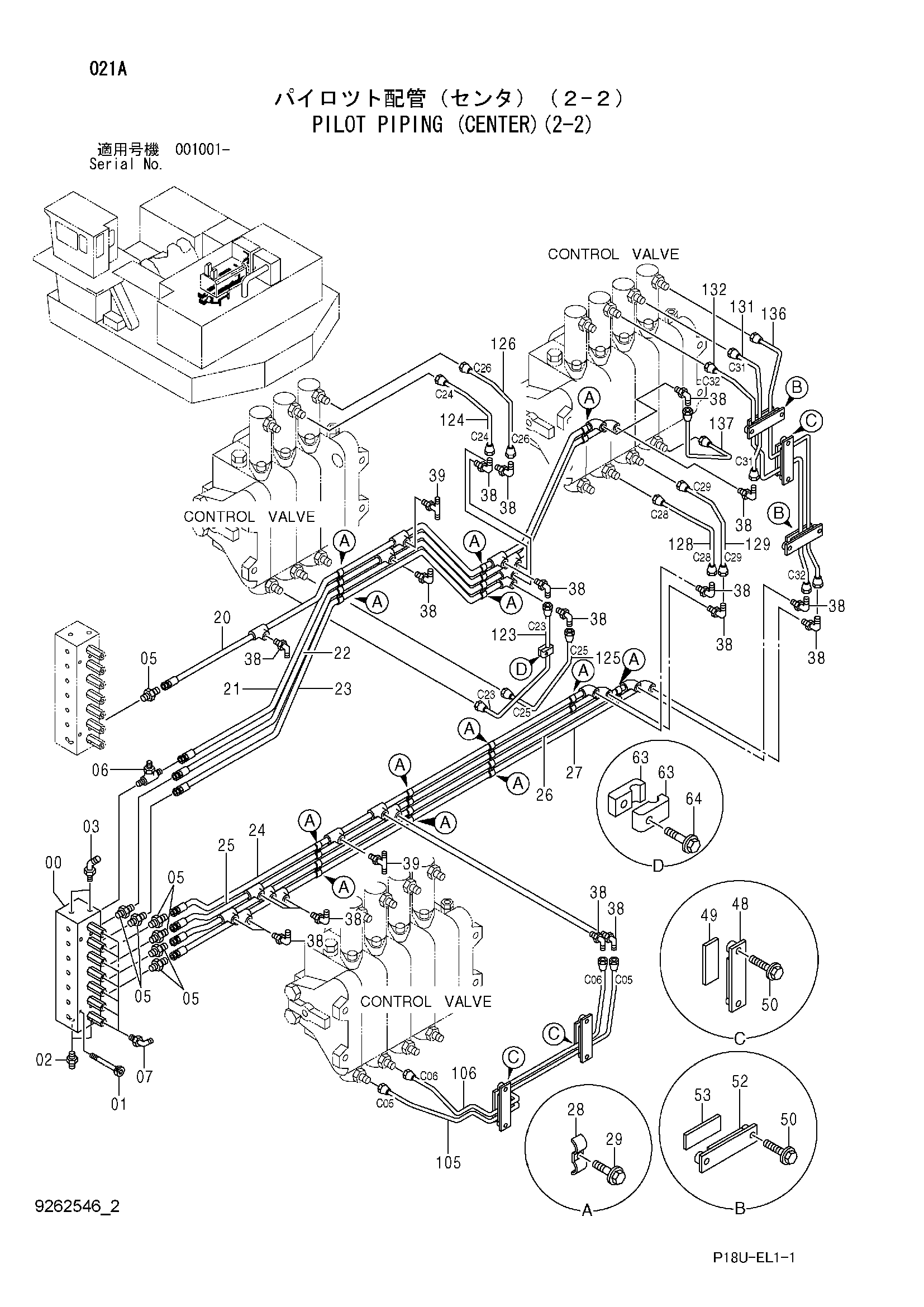

Пилотные гидролинии (центральный)(2-2) — HITACHI EX3600E-6
Заводская схема «Пилотные гидролинии (центральный)(2-2)» для HITACHI EX3600E-6. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4624080 | Клапан | 1 |
| 01 | M341000 | Болт с внутренним шестигранником | 4 |
| 02 | A852144 | Адаптер | 2 |
| 02A | 4506418 | Уплотнительное кольцо | 1 |
| 03 | A852244 | Угловой штуцер | 2 |
| 03A | 4506418 | Уплотнительное кольцо | 1 |
| 05 | A852143 | Адаптер | 7 |
| 05A | 4506418 | Уплотнительное кольцо | 1 |
| 06 | A852443 | Тройник | 1 |
| 06A | 4506418 | Уплотнительное кольцо | 1 |
| 07 | A852333 | Угловой штуцер | 7 |
| 07A | 4509180 | Уплотнительное кольцо | 1 |
| 20 | 8103349 | Трубка | 1 |
| 21 | 8103350 | Трубка | 1 |
| 22 | 9765488 | Трубка | 1 |
| 23 | 9765489 | Трубка | 1 |
| 24 | 8103351 | Трубка | 1 |
| 25 | 8103352 | Трубка | 1 |
| 26 | 8103353 | Трубка | 1 |
| 27 | 8103354 | Трубка | 1 |
| 28 | 4001156 | Хомут трубки | 13 |
| 29 | J271035 | Болт с шайбой | 13 |
| 29A | J901035 | Болт | 1 |
| 29B | J222010 | Шайба | 1 |
| 38 | 4344046 | Угловой штуцер | 19 |
| 38A | 4509180 | Уплотнительное кольцо | 1 |
| 39 | 4433448 | Тройник | 2 |
| 39A | 4509180 | Уплотнительное кольцо | 1 |
| 48 | 9743907 | Хомут | 3 |
| 49 | 4344542 | Резиновая прокладка | 3 |
| 50 | J271040 | Болт с шайбой | 10 |
| 50A | J901040 | Болт | 1 |
| 50B | J222010 | Шайба | 1 |
| 52 | 9755011 | Хомут | 2 |
| 53 | 4439256 | Резиновая прокладка | 2 |
| 63 | 4367706 | Хомут | 2 |
| 64 | J260630 | Болт с шайбой | 1 |
| 64A | J900630 | Болт | 1 |
| 64B | A590106 | Плоская шайба | 1 |
| 105 | 3088675 | Трубка | 1 |
| 106 | 3088676 | Трубка | 1 |
| 123 | 4433727 | Трубка | 1 |
| 124 | 4433728 | Трубка | 1 |
| 125 | 4433729 | Трубка | 1 |
| 126 | 4433730 | Трубка | 1 |
| 128 | 4433732 | Трубка | 1 |
| 129 | 4433733 | Трубка | 1 |
| 131 | 4433735 | Трубка | 1 |
| 132 | 3088677 | Трубка | 1 |
| 136 | 3088683 | Трубка | 1 |
| 137 | 4411420 | Трубка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX3600E-6 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
