Пилотный шланг в сборе — HITACHI EX3600E-6

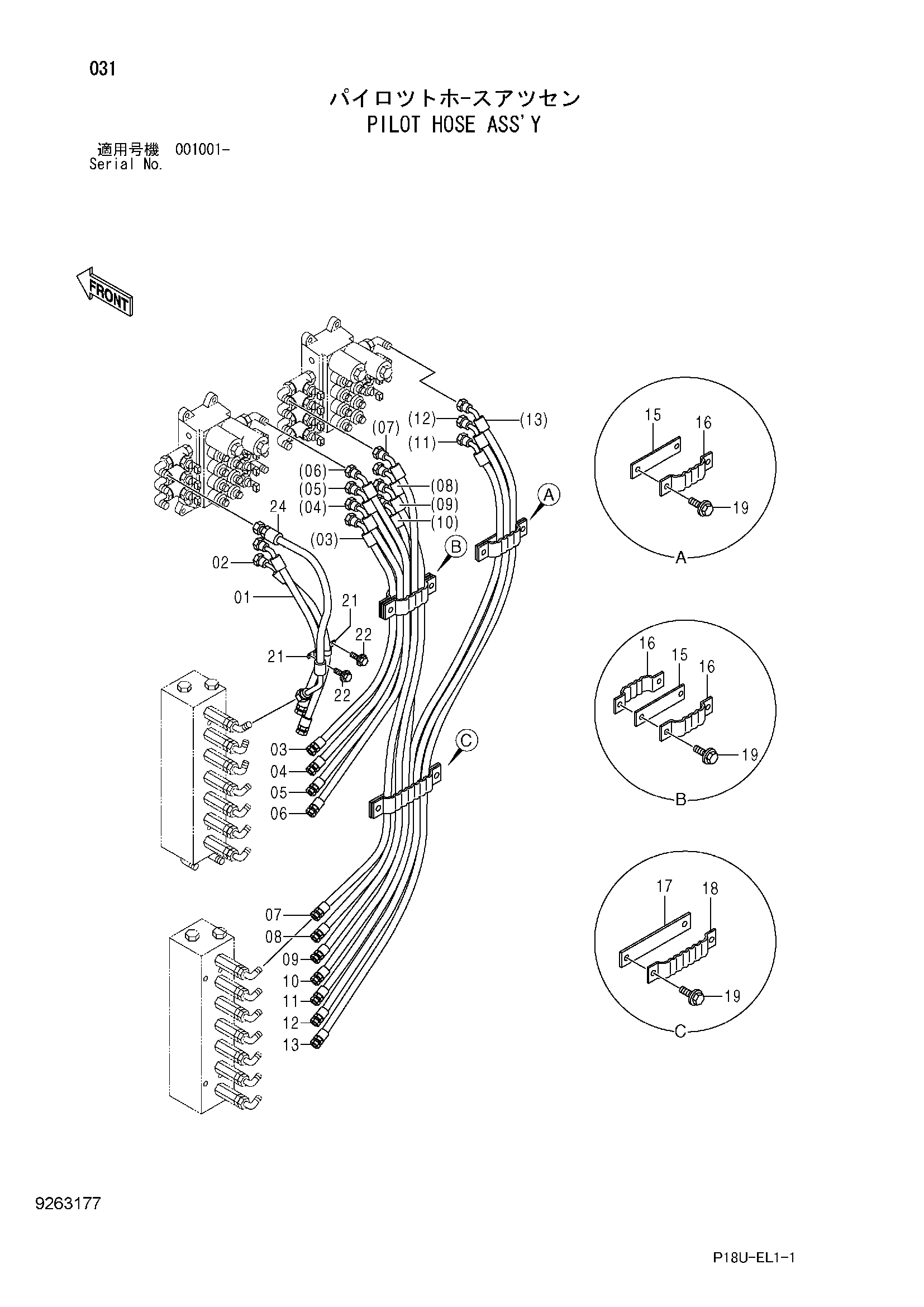

Заводская схема «Пилотный шланг в сборе» для HITACHI EX3600E-6. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4605368 | Шланг | 1 |
| 02 | 4436264 | Шланг | 1 |
| 03 | 4647464 | Шланг | 1 |
| 04 | 4647465 | Шланг | 1 |
| 05 | 4489612 | Шланг | 1 |
| 06 | 4468594 | Шланг | 1 |
| 07 | 4652819 | Шланг | 1 |
| 08 | 4652820 | Шланг | 1 |
| 09 | 4652821 | Шланг | 1 |
| 10 | 4647466 | Шланг | 1 |
| 11 | 4647467 | Шланг | 1 |
| 12 | 4647468 | Шланг | 1 |
| 13 | 4647469 | Шланг | 1 |
| 15 | 9727636 | Пластина | 2 |
| 16 | 9727638 | Хомут шланга | 3 |
| 17 | 9727637 | Пластина | 1 |
| 18 | 9727639 | Хомут шланга | 1 |
| 19 | J271030 | Болт с шайбой | 6 |
| 19A | J901030 | Болт | 1 |
| 19B | J222010 | Шайба | 1 |
| 21 | 4190253 | Зажим | 2 |
| 22 | J271025 | Болт с шайбой | 2 |
| 22A | J901025 | Болт | 1 |
| 22B | J222010 | Шайба | 1 |
| 24 | 4601962 | Шланг | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX3600E-6 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
