Трансмиссия (насос)(электрический) — HITACHI EX3600E-6

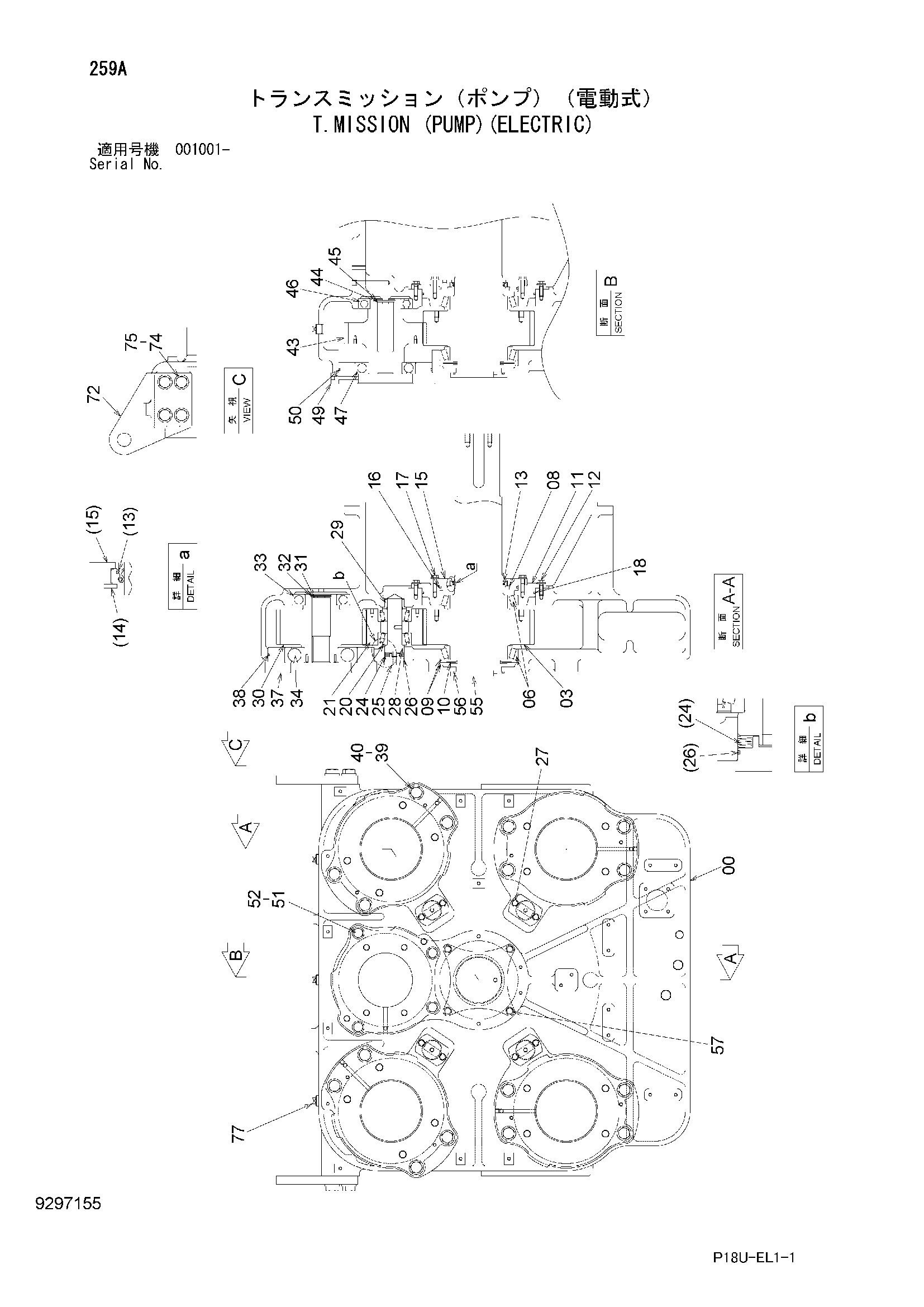

Заводская схема «Трансмиссия (насос)(электрический)» для HITACHI EX3600E-6. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 0006603 | Корпус трансмиссия | 1 |
| 03 | 2057289 | Шестерня центральный | 1 |
| 06 | 4427996 | Роликовый подшипник | 2 |
| 08 | 4692715 | Стопорное кольцо | 1 |
| 09 | 4428956 | Проставка | 2 |
| 10 | 4692197 | Тарельчатая пружина | 1 |
| 11 | 2057317 | Картридж | 1 |
| 12 | J271240 | Болт с шайбой | 12 |
| 12A | J901240 | Болт | 1 |
| 12B | J222012 | Шайба | 1 |
| 13 | 4692516 | Масляное уплотнение | 1 |
| 15 | 2057318 | Крышка | 1 |
| 16 | A810250 | Уплотнительное кольцо | 1 |
| 17 | J271250 | Болт с шайбой | 6 |
| 17A | J901250 | Болт | 1 |
| 17B | J222012 | Шайба | 1 |
| 18 | 4623262 | Уплотнительное кольцо | 1 |
| 20 | 4465831 | Роликовый подшипник | 8 |
| 21 | 3093879 | Шестерня холостой ход | 4 |
| 24 | 4465404 | Тарельчатая пружина | 4 |
| 25 | 3093878 | Ограничитель | 4 |
| 26 | 4153538 | Уплотнительное кольцо | 4 |
| 27 | J271030 | Болт с шайбой | 8 |
| 27A | J901030 | Болт | 1 |
| 27B | J222010 | Шайба | 1 |
| 28 | 3094511 | Мост | 4 |
| 29 | 3094508 | Втулка | 4 |
| 30 | 2057290 | Шестерня | 4 |
| 31 | 4344421 | Проставка | 4 |
| 32 | 4086775 | Стопорное кольцо | 4 |
| 33 | 4096555 | Шариковый подшипник | 4 |
| 34 | 4427995 | Шариковый подшипник | 4 |
| 37 | 2044439 | Картридж | 4 |
| 38 | 4197731 | Уплотнительное кольцо | 4 |
| 39 | J222024 | Шайба | 16 |
| 40 | J932480 | Болт | 16 |
| 43 | 2057291 | Шестерня | 1 |
| 44 | 4429123 | Проставка | 1 |
| 45 | 4022588 | Стопорное кольцо | 1 |
| 46 | 4089745 | Шариковый подшипник | 1 |
| 47 | 4333997 | Шариковый подшипник | 1 |
| 49 | 2044154 | Картридж | 1 |
| 50 | 4200404 | Уплотнительное кольцо | 1 |
| 51 | J222020 | Шайба | 4 |
| 52 | J932080 | Болт | 4 |
| 55 | 3114826 | Крышка | 1 |
| 56 | 4153558 | Уплотнительное кольцо | 1 |
| 57 | J271240 | Болт с шайбой | 4 |
| 57A | J901240 | Болт | 1 |
| 57B | J222012 | Шайба | 1 |
| 72 | 4698580 | Крюк | 2 |
| 74 | J222024 | Шайба | 8 |
| 75 | J932470 | Болт | 8 |
| 77 | 94-2026 | Пробка | 3 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX3600E-6 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
