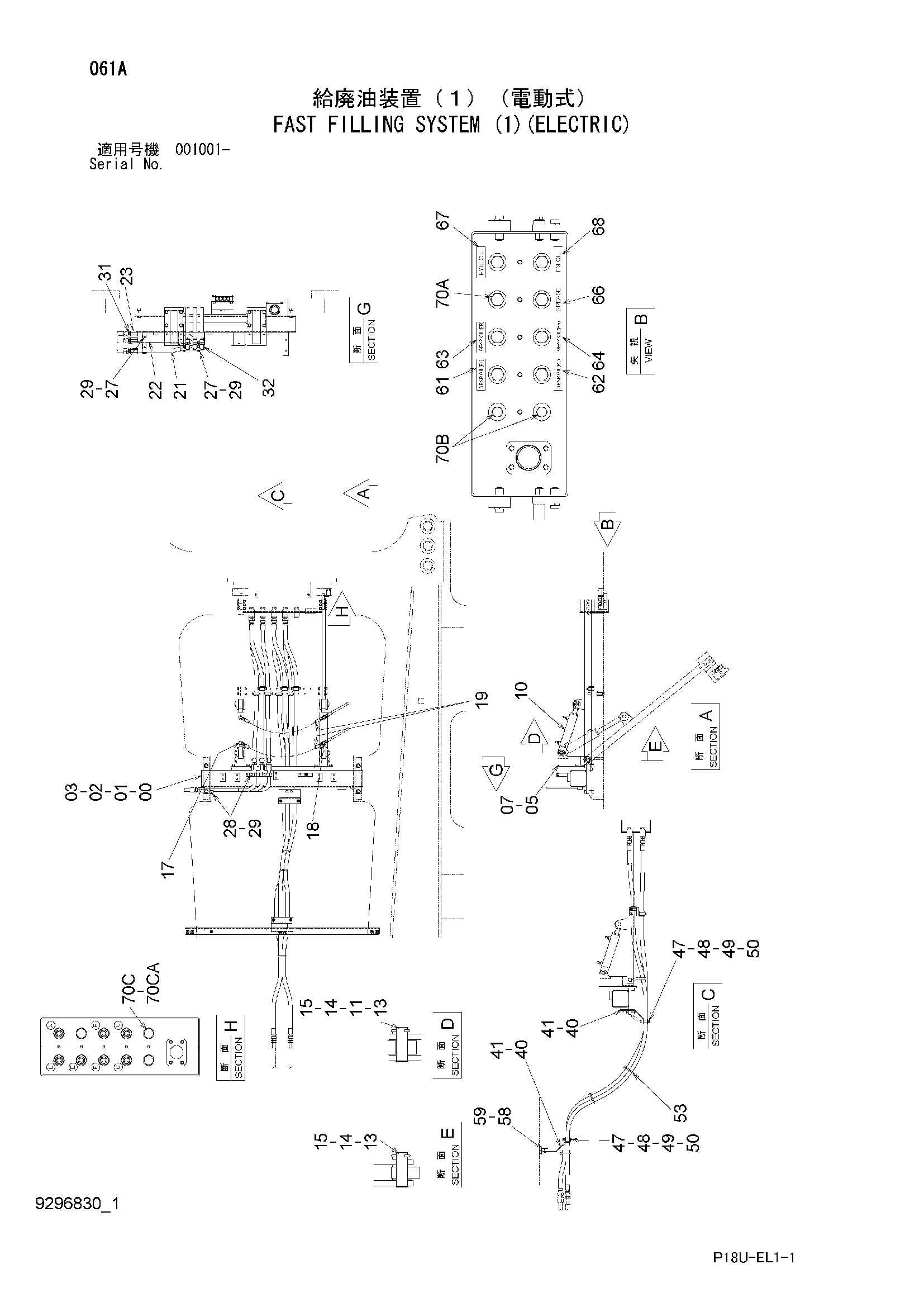

Быстрый заправка система (1)(электрический) — HITACHI EX3600E-6
Заводская схема «Быстрый заправка система (1)(электрический)» для HITACHI EX3600E-6. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 7038030 | Опора | 1 |
| 01 | J901660 | Болт | 4 |
| 02 | 4114405 | Шайба | 8 |
| 03 | J950016 | Гайка | 4 |
| 05 | 8036277 | Кронштейн | 1 |
| 07 | J271230 | Болт с шайбой | 8 |
| 07A | J901230 | Болт | 1 |
| 07B | J222012 | Шайба | 1 |
| 10 | 4192430 | Кйл.лифт | 2 |
| 11 | 4192416 | Втулка | 4 |
| 13 | 4192417 | Палец | 6 |
| 14 | A590124 | Плоская шайба | 10 |
| 15 | A766040 | Шплинт | 6 |
| 17 | A852322 | Угловой штуцер | 2 |
| 17A | 957366 | Уплотнительное кольцо | 1 |
| 18 | A852522 | Тройник | 2 |
| 18A | 957366 | Уплотнительное кольцо | 1 |
| 19 | 4346550 | Шланг | 2 |
| 21 | 9754354 | Трубка | 1 |
| 22 | 9754355 | Трубка | 1 |
| 23 | 9754356 | Трубка | 1 |
| 27 | 4053596 | Хомут трубки | 2 |
| 28 | 4053595 | Хомут трубки | 2 |
| 29 | J271255 | Болт с шайбой | 4 |
| 29A | J901255 | Болт | 1 |
| 29B | J222012 | Шайба | 1 |
| 31 | A852166 | Адаптер | 3 |
| 31A | 4506424 | Уплотнительное кольцо | 1 |
| 32 | A852366 | Угловой штуцер | 3 |
| 32A | 4506424 | Уплотнительное кольцо | 1 |
| 40 | 8079326 | Кронштейн | 2 |
| 41 | J271225 | Болт с шайбой | 4 |
| 41A | J901225 | Болт | 1 |
| 41B | J222012 | Шайба | 1 |
| 47 | 4401612 | Резиновая прокладка | 2 |
| 48 | 4401703 | Проставка | 4 |
| 49 | 9736384 | Пластина | 2 |
| 50 | J271260 | Болт с шайбой | 4 |
| 50A | J901260 | Болт | 1 |
| 50B | J222012 | Шайба | 1 |
| 53 | 4055312 | Ленточный зажим | 3 |
| 54 | 8090264 | Стойка | 1 |
| 55 | J271235 | Болт с шайбой | 4 |
| 55A | J901235 | Болт | 1 |
| 55B | J222012 | Шайба | 1 |
| 58 | 8105945 | Кронштейн | 1 |
| 59 | J271025 | Болт с шайбой | 1 |
| 59A | J901025 | Болт | 1 |
| 59B | J222010 | Шайба | 1 |
| 57 | J222012 | Шайба | 4 |
| 61 | 4450627 | Информационная табличка | 1 |
| 62 | 4450628 | Информационная табличка | 1 |
| 63 | 4450629 | Информационная табличка | 1 |
| 64 | 4450630 | Информационная табличка | 1 |
| 66 | 4415513 | Информационная табличка | 1 |
| 67 | 4450632 | Информационная табличка | 1 |
| 68 | 4450633 | Информационная табличка | 1 |
| 70A | 4505388 | Пробка | 8 |
| 70B | 4291577 | Пробка | 2 |
| 70C | A885006 | Пробка | 3 |
| 70CA | 4506424 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX3600E-6 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
