Гидромотор крышка (1)(электрический) — HITACHI EX3600E-6

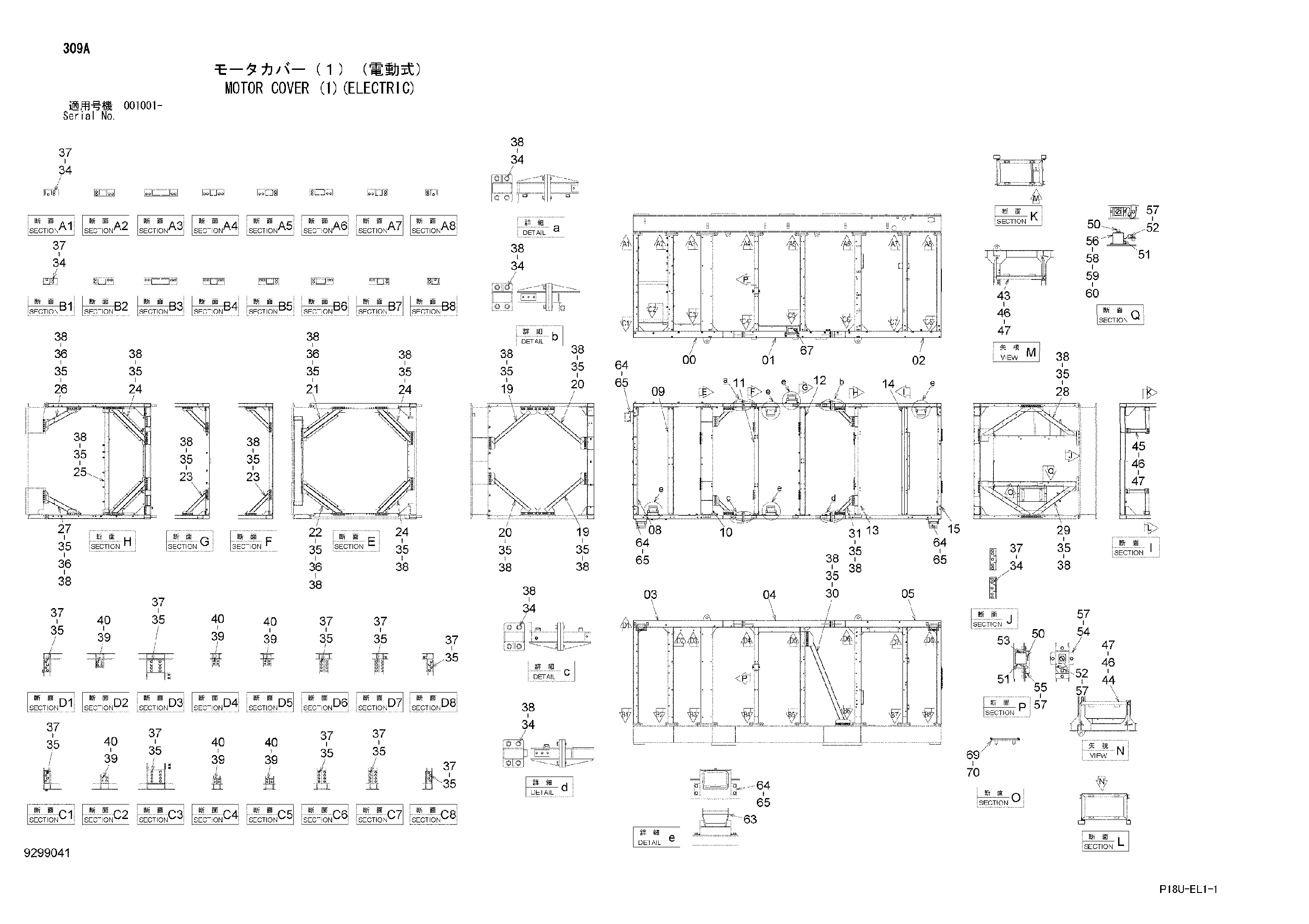

Заводская схема «Гидромотор крышка (1)(электрический)» для HITACHI EX3600E-6. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 5012255 | Панель | 1 |
| 01 | 5010780 | Панель | 1 |
| 02 | 5010781 | Панель | 1 |
| 03 | 5012238 | Панель | 1 |
| 04 | 5010783 | Панель | 1 |
| 05 | 5010784 | Панель | 1 |
| 08 | 6026939 | Балка | 1 |
| 09 | 7056076 | Балка | 1 |
| 10 | 6026940 | Балка | 1 |
| 11 | 8105646 | Балка | 1 |
| 12 | 7051988 | Балка | 1 |
| 13 | 6024777 | Балка | 1 |
| 14 | 7047981 | Балка | 1 |
| 15 | 6023552 | Балка | 1 |
| 19 | 8099756 | Стойка | 2 |
| 20 | 8099755 | Стойка | 2 |
| 21 | 8116037 | Стойка | 1 |
| 22 | 8116034 | Стойка | 1 |
| 23 | 8099788 | Стойка | 4 |
| 24 | 8099793 | Стойка | 4 |
| 25 | 7048058 | Балка | 1 |
| 26 | 8099792 | Стойка | 1 |
| 27 | 8099789 | Стойка | 1 |
| 28 | 6024778 | Опора | 1 |
| 29 | 6023521 | Опора | 1 |
| 30 | 8105660 | Стойка | 1 |
| 31 | 8105661 | Стойка | 4 |
| 34 | J931655 | Болт | 86 |
| 35 | J931645 | Болт | 316 |
| 36 | J931640 | Болт | 24 |
| 37 | J222016 | Шайба | 134 |
| 38 | 4087197 | Шайба | 292 |
| 39 | J921240 | Болт | 24 |
| 40 | J222012 | Шайба | 24 |
| 43 | 7048064 | Кронштейн | 1 |
| 44 | 7048065 | Кронштейн | 1 |
| 45 | 9754754 | Стойка | 4 |
| 46 | J931640 | Болт | 24 |
| 47 | 4087197 | Шайба | 24 |
| 50 | 4463400 | Выключатель | 3 |
| 51 | 4159363 | Резиновая втулка | 3 |
| 52 | 4257159 | Кронштейн | 3 |
| 53 | 3104444 | Кронштейн | 2 |
| 54 | 4633641 | Крышка | 2 |
| 55 | 4633642 | Крышка | 2 |
| 56 | 8084824 | Короб выключатель | 1 |
| 57 | J271025 | Болт с шайбой | 11 |
| 57A | J901025 | Болт | 1 |
| 57B | J222010 | Шайба | 1 |
| 58 | J900610 | Болт | 2 |
| 59 | A590906 | Пружинная шайба | 2 |
| 60 | A590106 | Плоская шайба | 2 |
| 63 | 4336570 | Фара | 5 |
| 63A | 4326801 | Ленс блок | 1 |
| 63B | 4326802 | Рама | 1 |
| 63C | 4285648 | Лампа | 1 |
| 63D | 4326803 | Прокладка | 1 |
| 63E | 4307026 | Шайба | 1 |
| 63F | 4307027 | Винт | 4 |
| 63G | A590114 | Плоская шайба | 1 |
| 63H | A590914 | Пружинная шайба | 1 |
| 63I | J952014 | Гайка | 1 |
| 64 | 8059828 | Кронштейн | 8 |
| 65 | J271030 | Болт с шайбой | 32 |
| 65A | J901030 | Болт | 1 |
| 65B | J222010 | Шайба | 1 |
| 67 | 4184582 | Резиновая втулка | 1 |
| 69 | 8081490 | Кронштейн | 1 |
| 70 | J281030 | Болт с шайбой | 4 |
| 70A | J901030 | Болт | 1 |
| 70B | 4486055 | Шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX3600E-6 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
