Радиатор схуттер — HITACHI EX3600E-6

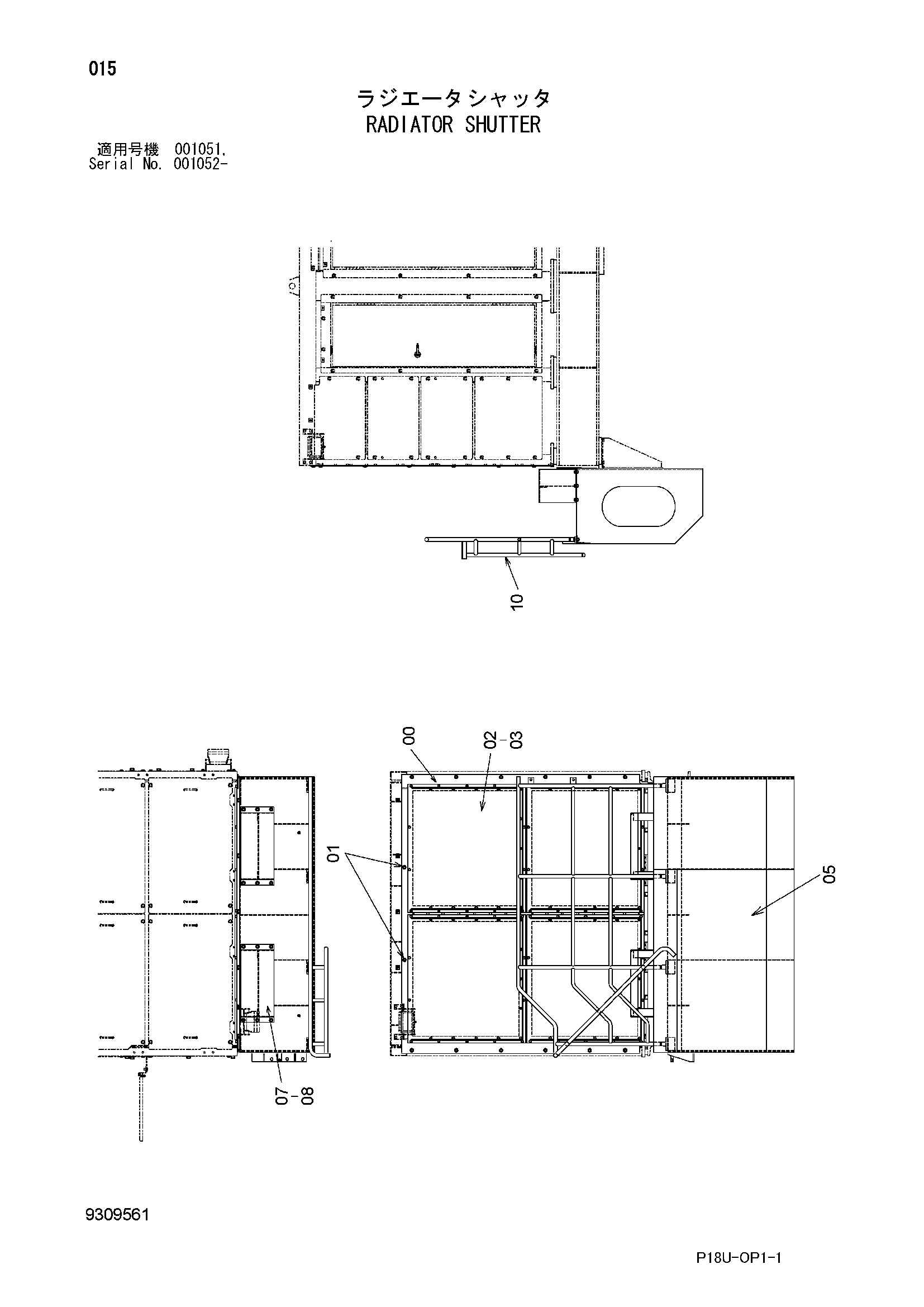

Заводская схема «Радиатор схуттер» для HITACHI EX3600E-6. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
00	6027765	Решётка	1
01	J281030	Болт с шайбой	2
01A	J901030	Болт	1
01B	4486055	Шайба	1
02	4682465	Схуттер	4
03	J271030	Болт с шайбой	56
03A	J901030	Болт	1
03B	J222010	Шайба	1
05	5011882	Крыло	1
07	8112922	Ступень	2
08	J281230	Болт с шайбой	12
08A	J901230	Болт	1
08B	4249324	Шайба	1
10	7054683	Поручень	1

Для точного подбора сообщите каталожный номер, модель HITACHI EX3600E-6 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
