Пилотные гидролинии (центральный)(4)(электрический) — HITACHI EX3600E-6

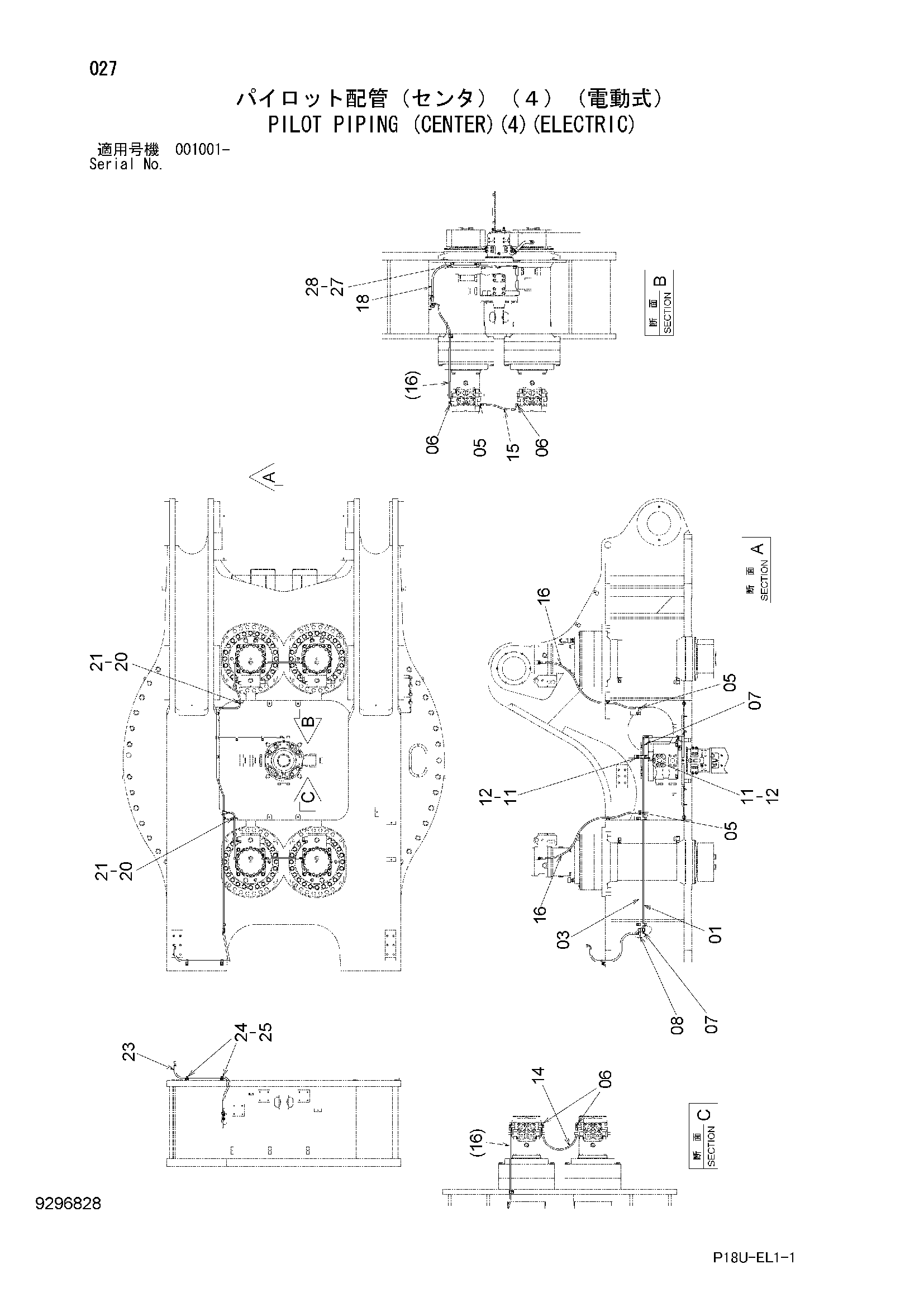

Заводская схема «Пилотные гидролинии (центральный)(4)(электрический)» для HITACHI EX3600E-6. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 8116769 | Трубка | 1 |
| 03 | 8116768 | Трубка | 1 |
| 05 | A852122 | Адаптер | 3 |
| 05A | 957366 | Уплотнительное кольцо | 1 |
| 06 | A852322 | Угловой штуцер | 5 |
| 06A | 957366 | Уплотнительное кольцо | 1 |
| 07 | A852133 | Адаптер | 2 |
| 07A | 4509180 | Уплотнительное кольцо | 1 |
| 08 | A852433 | Тройник | 1 |
| 08A | 4509180 | Уплотнительное кольцо | 1 |
| 11 | 4401675 | Хомут | 7 |
| 12 | J271040 | Болт с шайбой | 7 |
| 12A | J901040 | Болт | 1 |
| 12B | J222010 | Шайба | 1 |
| 14 | 4269797 | Шланг | 1 |
| 15 | 4270648 | Шланг | 1 |
| 16 | 4313253 | Шланг | 2 |
| 18 | 4655852 | Шланг | 1 |
| 20 | 4190275 | Зажим | 2 |
| 21 | J271020 | Болт с шайбой | 2 |
| 21A | J901020 | Болт | 1 |
| 21B | J222010 | Шайба | 1 |
| 23 | 4628865 | Шланг | 1 |
| 24 | 4190262 | Зажим | 2 |
| 25 | J271020 | Болт с шайбой | 2 |
| 25A | J901020 | Болт | 1 |
| 25B | J222010 | Шайба | 1 |
| 27 | 4190273 | Зажим | 2 |
| 28 | J271025 | Болт с шайбой | 2 |
| 28A | J901025 | Болт | 1 |
| 28B | J222010 | Шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX3600E-6 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
