Ступень (правый) — HITACHI EX3600E-6

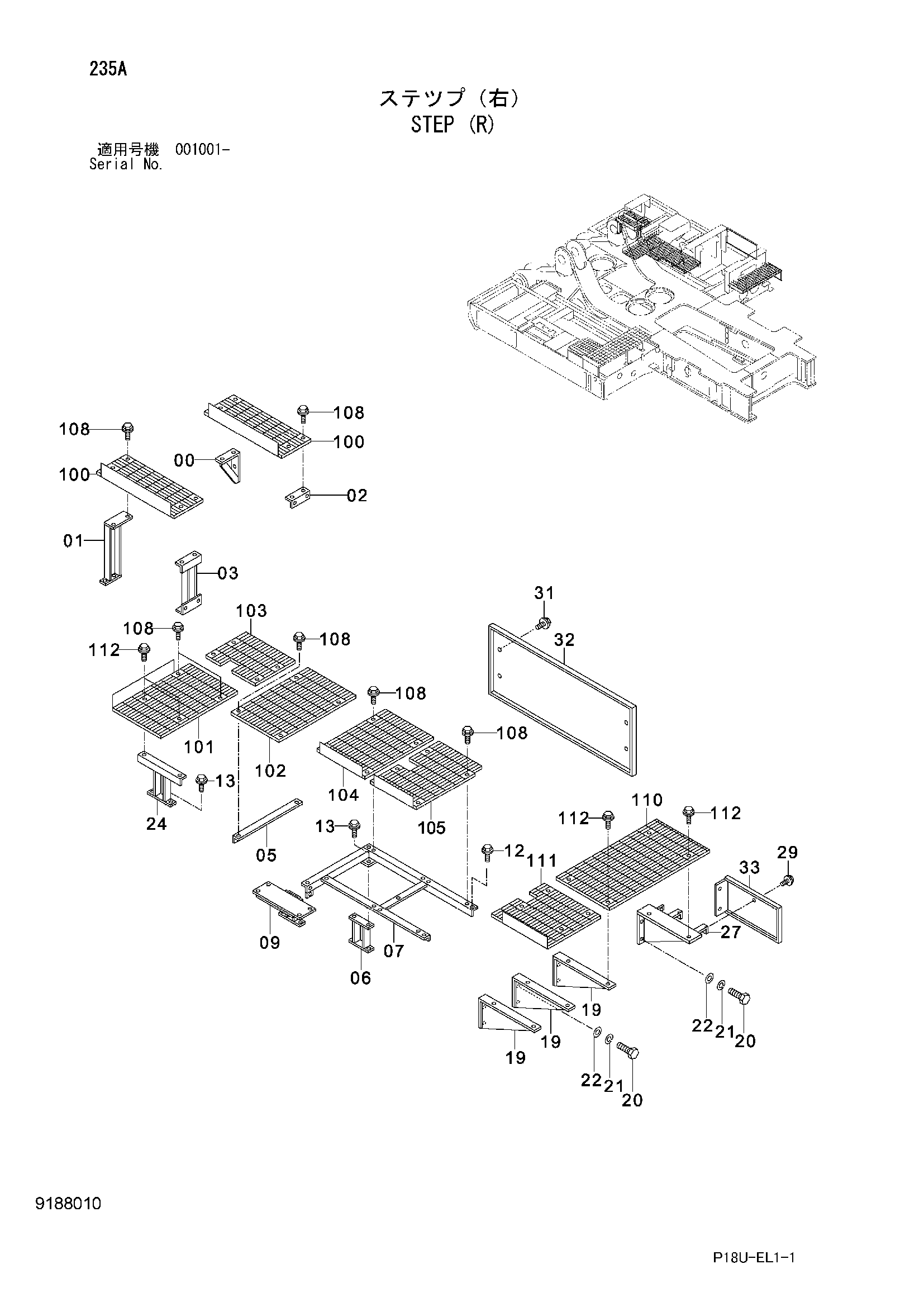

Заводская схема «Ступень (правый)» для HITACHI EX3600E-6. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 9754235 | Кронштейн | 1 |
| 01 | 8079138 | Кронштейн | 1 |
| 02 | 9754237 | Кронштейн | 1 |
| 03 | 8079139 | Кронштейн | 1 |
| 05 | 9754239 | Кронштейн | 1 |
| 06 | 9754240 | Кронштейн | 1 |
| 07 | 7037975 | Кронштейн | 1 |
| 09 | 8079144 | Кронштейн | 1 |
| 12 | J281230 | Болт с шайбой | 22 |
| 12A | J901230 | Болт | 1 |
| 12B | 4249324 | Шайба | 1 |
| 13 | J281235 | Болт с шайбой | 4 |
| 13A | J901235 | Болт | 1 |
| 13B | 4249324 | Шайба | 1 |
| 19 | 8099827 | Кронштейн | 3 |
| 20 | J901640 | Болт | 8 |
| 21 | A590916 | Пружинная шайба | 8 |
| 22 | A590116 | Плоская шайба | 8 |
| 24 | 8081163 | Кронштейн | 1 |
| 27 | 8099797 | Кронштейн | 1 |
| 29 | J281030 | Болт с шайбой | 4 |
| 29A | J901030 | Болт | 1 |
| 29B | 4486055 | Шайба | 1 |
| 31 | J281025 | Болт с шайбой | 6 |
| 31A | J901025 | Болт | 1 |
| 31B | 4486055 | Шайба | 1 |
| 32 | 8099806 | Крышка | 1 |
| 33 | 3104349 | Крышка | 1 |
| 100 | 8079140 | Ступень | 2 |
| 101 | 8079143 | Ступень | 1 |
| 102 | 8079145 | Ступень | 1 |
| 103 | 8079146 | Ступень | 1 |
| 104 | 8079149 | Ступень | 1 |
| 105 | 8079147 | Ступень | 1 |
| 108 | J281235 | Болт с шайбой | 27 |
| 108A | J901235 | Болт | 1 |
| 108B | 4249324 | Шайба | 1 |
| 110 | 8079782 | Ступень | 1 |
| 111 | 8079783 | Ступень | 1 |
| 112 | J281035 | Болт с шайбой | 10 |
| 112A | J901035 | Болт | 1 |
| 112B | 4486055 | Шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX3600E-6 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
