Рама (левый)(электрический) — HITACHI EX3600E-6

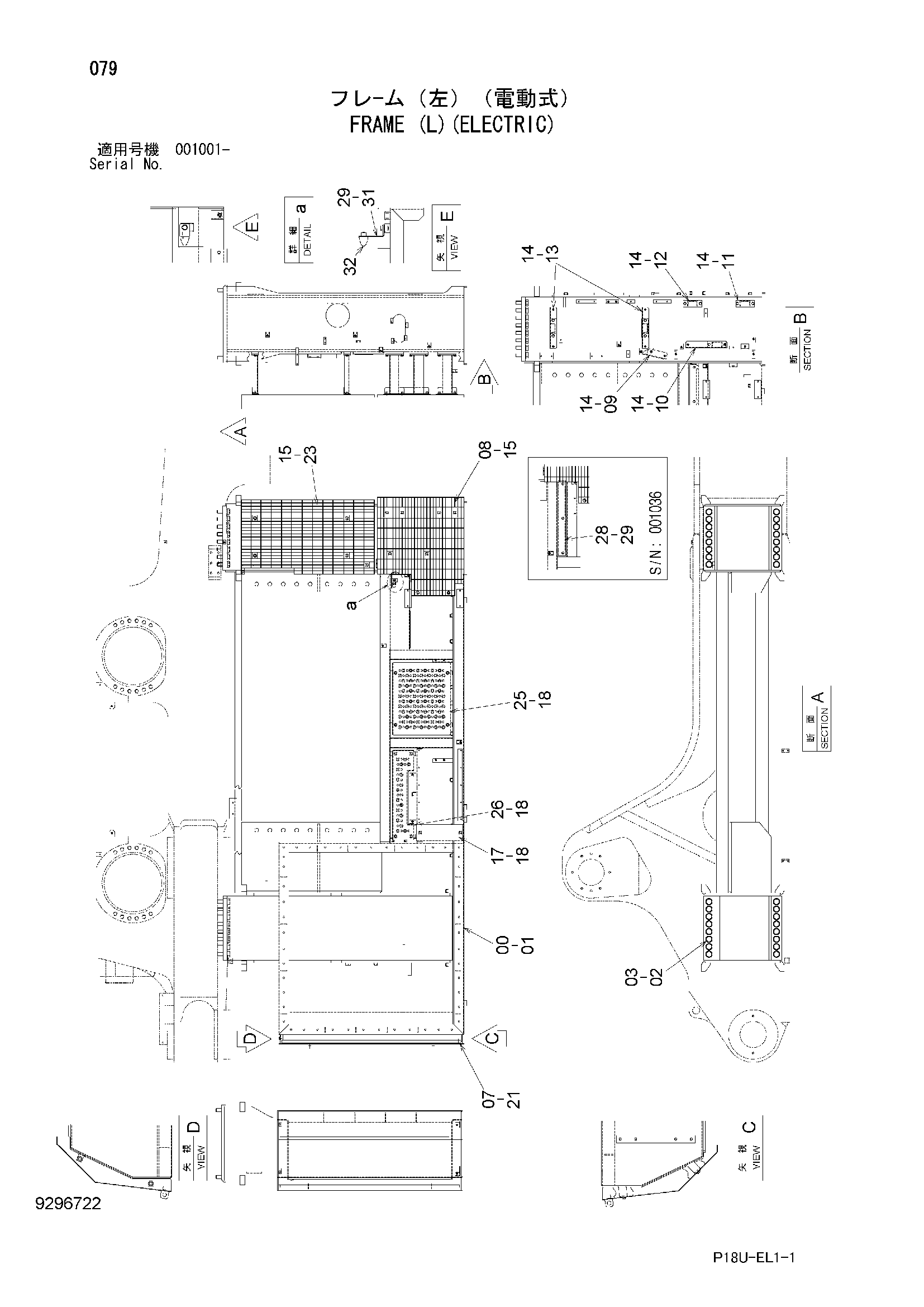

Заводская схема «Рама (левый)(электрический)» для HITACHI EX3600E-6. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 02 | J833300 | Болт | 32 |
| 03 | 4083438 | Шайба | 32 |
| 07 | 8106277 | Крышка | 1 |
| 08 | 8115675 | Ступень | 1 |
| 09 | 8118992 | Кронштейн | 1 |
| 10 | 8118350 | Кронштейн | 1 |
| 11 | 8111607 | Кронштейн | 1 |
| 12 | 8079075 | Кронштейн | 1 |
| 13 | 8079077 | Кронштейн | 2 |
| 14 | J271230 | Болт с шайбой | 12 |
| 14A | J901230 | Болт | 1 |
| 14B | J222012 | Шайба | 1 |
| 15 | J281030 | Болт с шайбой | 13 |
| 15A | J901030 | Болт | 1 |
| 15B | 4486055 | Шайба | 1 |
| 17 | 8079088 | Крышка | 1 |
| 18 | J281050 | Болт с шайбой | 10 |
| 18A | J901050 | Болт | 1 |
| 18B | 4486055 | Шайба | 1 |
| 21 | J281025 | Болт с шайбой | 4 |
| 21A | J901025 | Болт | 1 |
| 21B | 4486055 | Шайба | 1 |
| 23 | 7055869 | Ступень | 1 |
| 25 | 8116507 | Крышка | 1 |
| 26 | 7056207 | Крышка | 1 |
| 28 | 4691956 | Крышка | 1 |
| 29 | J271025 | Болт с шайбой | 3 |
| 29 | J271025 | Болт с шайбой | 1 |
| 29A | J901025 | Болт | 1 |
| 29B | J222010 | Шайба | 1 |
| 31 | 9771417 | Кронштейн | 1 |
| 32 | 4371411 | Ограничитель резиновый | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX3600E-6 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
