Напорные трубопроводы (центральный) — HITACHI EX3600E-6

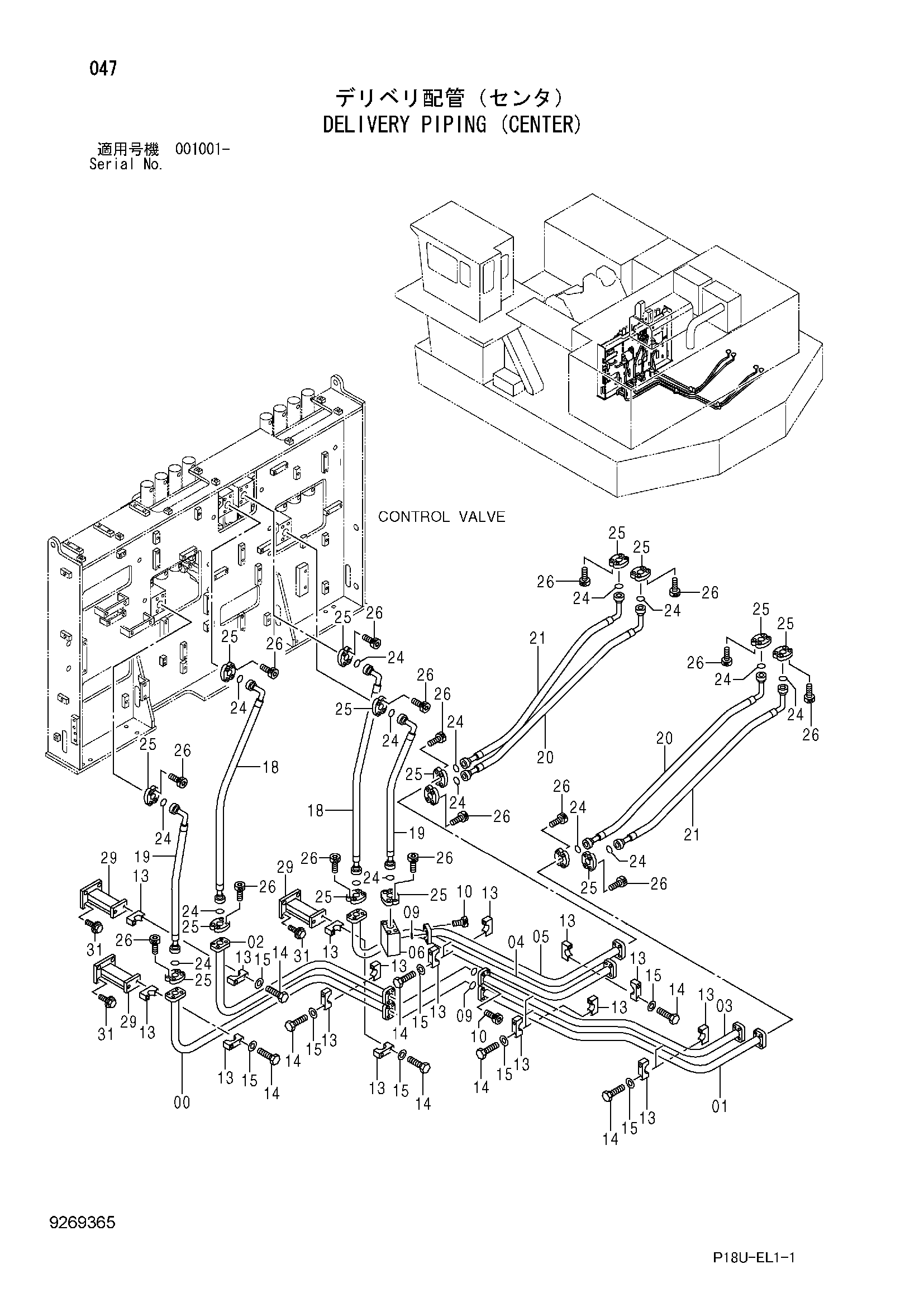

Заводская схема «Напорные трубопроводы (центральный)» для HITACHI EX3600E-6. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8079262 | Трубка | 1 |
| 01 | 8079285 | Трубка | 1 |
| 02 | 8079263 | Трубка | 1 |
| 03 | 8079293 | Трубка | 1 |
| 04 | 8079110 | Трубка | 1 |
| 05 | 8079256 | Трубка | 1 |
| 06 | 4433454 | Блок | 1 |
| 09 | 4292385 | Уплотнительное кольцо | 3 |
| 10 | M342065 | Болт с внутренним шестигранником | 12 |
| 13 | 4357265 | Хомут трубки | 26 |
| 14 | J901402 | Болт | 26 |
| 15 | A590114 | Плоская шайба | 26 |
| 18 | 4433444 | Шланг | 2 |
| 19 | 4433445 | Шланг | 2 |
| 20 | 4433446 | Шланг | 2 |
| 21 | 4433447 | Шланг | 2 |
| 24 | 4292385 | Уплотнительное кольцо | 16 |
| 25 | 4169565 | Разъёмный фланец | 32 |
| 26 | M342065 | Болт с внутренним шестигранником | 64 |
| 29 | 8079697 | Кронштейн | 3 |
| 31 | J271230 | Болт с шайбой | 12 |
| 31A | J901230 | Болт | 1 |
| 31B | J222012 | Шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX3600E-6 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
