Воздушный открытый клапан — HITACHI EX3600E-6

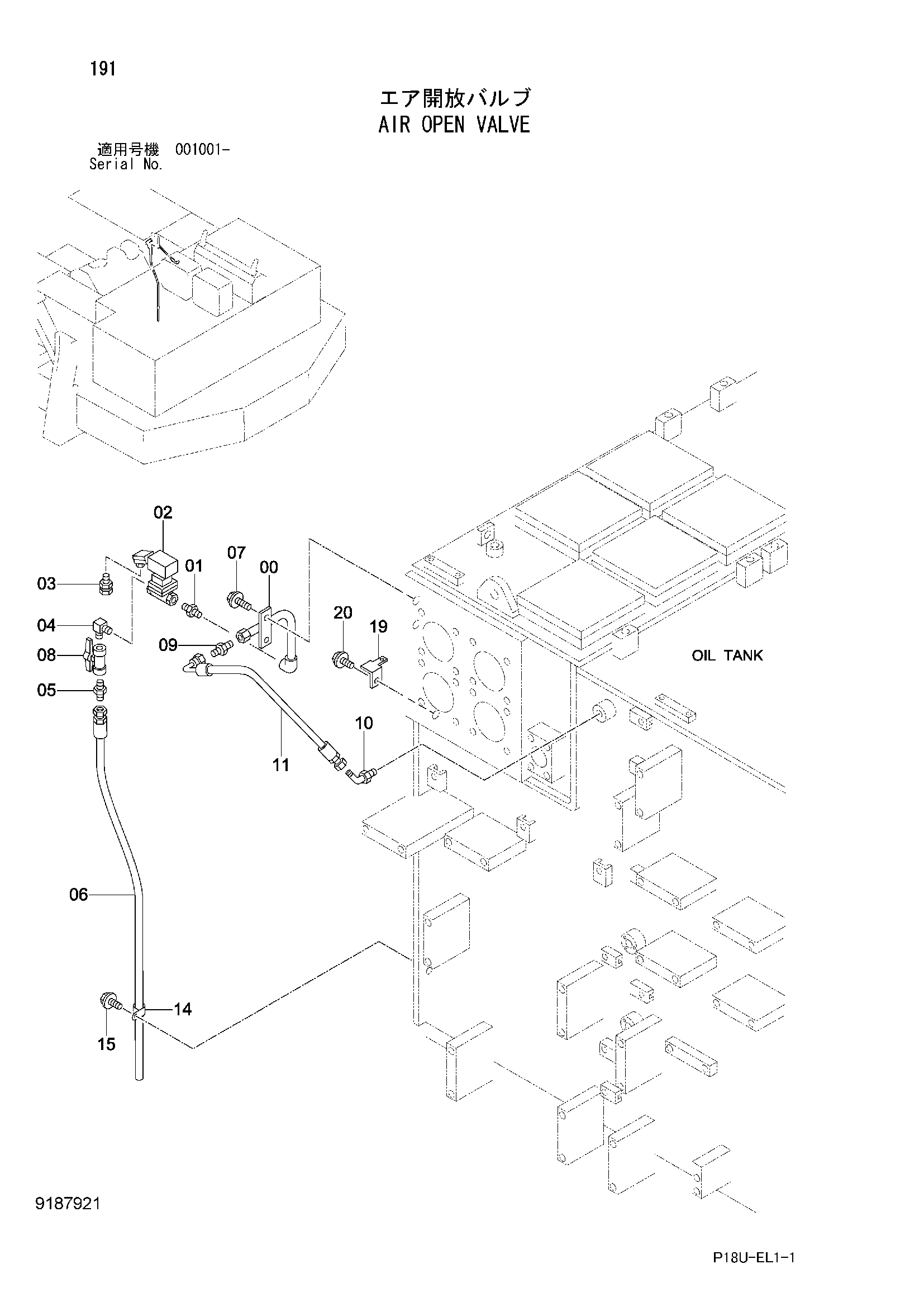

Заводская схема «Воздушный открытый клапан» для HITACHI EX3600E-6. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 9754224 | Трубка | 1 |
| 01 | 4208243 | Адаптер | 1 |
| 01A | 4506424 | Уплотнительное кольцо | 1 |
| 02 | 4411269 | Клапан | 1 |
| 03 | 4416569 | Разъём | 1 |
| 04 | 4320827 | Угловой штуцер | 1 |
| 05 | 4086752 | Адаптер | 1 |
| 06 | 4433002 | Шланг | 1 |
| 07 | J271225 | Болт с шайбой | 2 |
| 07A | J901225 | Болт | 1 |
| 07B | J222012 | Шайба | 1 |
| 08 | 4203434 | Шаровой клапан | 1 |
| 09 | A852166 | Адаптер | 1 |
| 09A | 4506424 | Уплотнительное кольцо | 1 |
| 10 | A852366 | Угловой штуцер | 1 |
| 10A | 4506424 | Уплотнительное кольцо | 1 |
| 11 | 4402711 | Шланг | 1 |
| 14 | 4190264 | Зажим | 1 |
| 15 | J271020 | Болт с шайбой | 1 |
| 15A | J901020 | Болт | 1 |
| 15B | J222010 | Шайба | 1 |
| 19 | 4257159 | Кронштейн | 1 |
| 20 | J271020 | Болт с шайбой | 1 |
| 20A | J901020 | Болт | 1 |
| 20B | J222010 | Шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX3600E-6 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
