Масляный коллер вентилятор гидромотор трубопроводы (правый) — HITACHI EX3600E-6

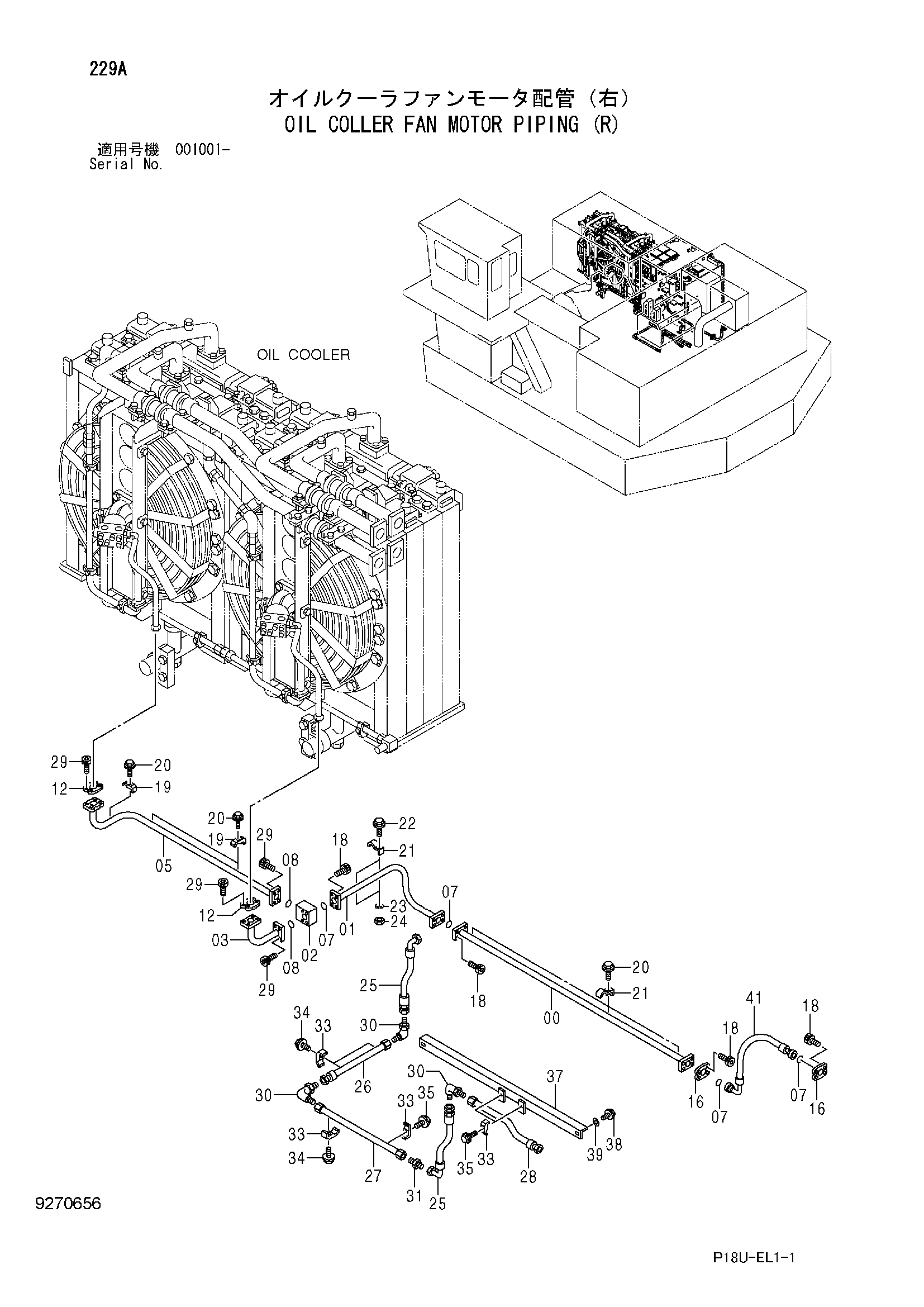

Заводская схема «Масляный коллер вентилятор гидромотор трубопроводы (правый)» для HITACHI EX3600E-6. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 9754247 | Трубка | 1 |
| 01 | 8079150 | Трубка | 1 |
| 02 | 3088536 | Блок | 1 |
| 03 | 9754241 | Трубка | 1 |
| 05 | 8079151 | Трубка | 1 |
| 07 | 4292383 | Уплотнительное кольцо | 4 |
| 08 | 4292382 | Уплотнительное кольцо | 2 |
| 12 | 4085560 | Разъёмный фланец | 4 |
| 16 | 4089703 | Разъёмный фланец | 4 |
| 18 | M341445 | Болт с внутренним шестигранником | 16 |
| 19 | 4053598 | Хомут трубки | 3 |
| 20 | J271265 | Болт с шайбой | 6 |
| 20A | J901265 | Болт | 1 |
| 20B | J222012 | Шайба | 1 |
| 21 | 4053698 | Хомут трубки | 5 |
| 22 | J271270 | Болт с шайбой | 2 |
| 22A | J901270 | Болт | 1 |
| 22B | J222012 | Шайба | 1 |
| 23 | A590112 | Плоская шайба | 2 |
| 24 | J950012 | Гайка | 2 |
| 25 | 4283023 | Шланг | 2 |
| 26 | 9754263 | Трубка | 1 |
| 27 | 9754092 | Трубка | 1 |
| 28 | 9754248 | Трубка | 1 |
| 29 | M341240 | Болт с внутренним шестигранником | 16 |
| 30 | A852344 | Угловой штуцер | 3 |
| 30A | 4506418 | Уплотнительное кольцо | 1 |
| 31 | A852144 | Адаптер | 1 |
| 31A | 4506418 | Уплотнительное кольцо | 1 |
| 33 | 4053594 | Хомут трубки | 6 |
| 34 | J271045 | Болт с шайбой | 3 |
| 34A | J901045 | Болт | 1 |
| 34B | J222010 | Шайба | 1 |
| 35 | J271040 | Болт с шайбой | 3 |
| 35A | J901040 | Болт | 1 |
| 35B | J222010 | Шайба | 1 |
| 37 | 9754403 | Кронштейн | 1 |
| 38 | J271230 | Болт с шайбой | 2 |
| 38A | J901230 | Болт | 1 |
| 38B | J222012 | Шайба | 1 |
| 39 | 449490 | Плоская шайба | 2 |
| 41 | 4089682 | Шланг | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX3600E-6 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
