Быстрый заправка трубопроводы (центральный)(1-1) — HITACHI EX3600E-6

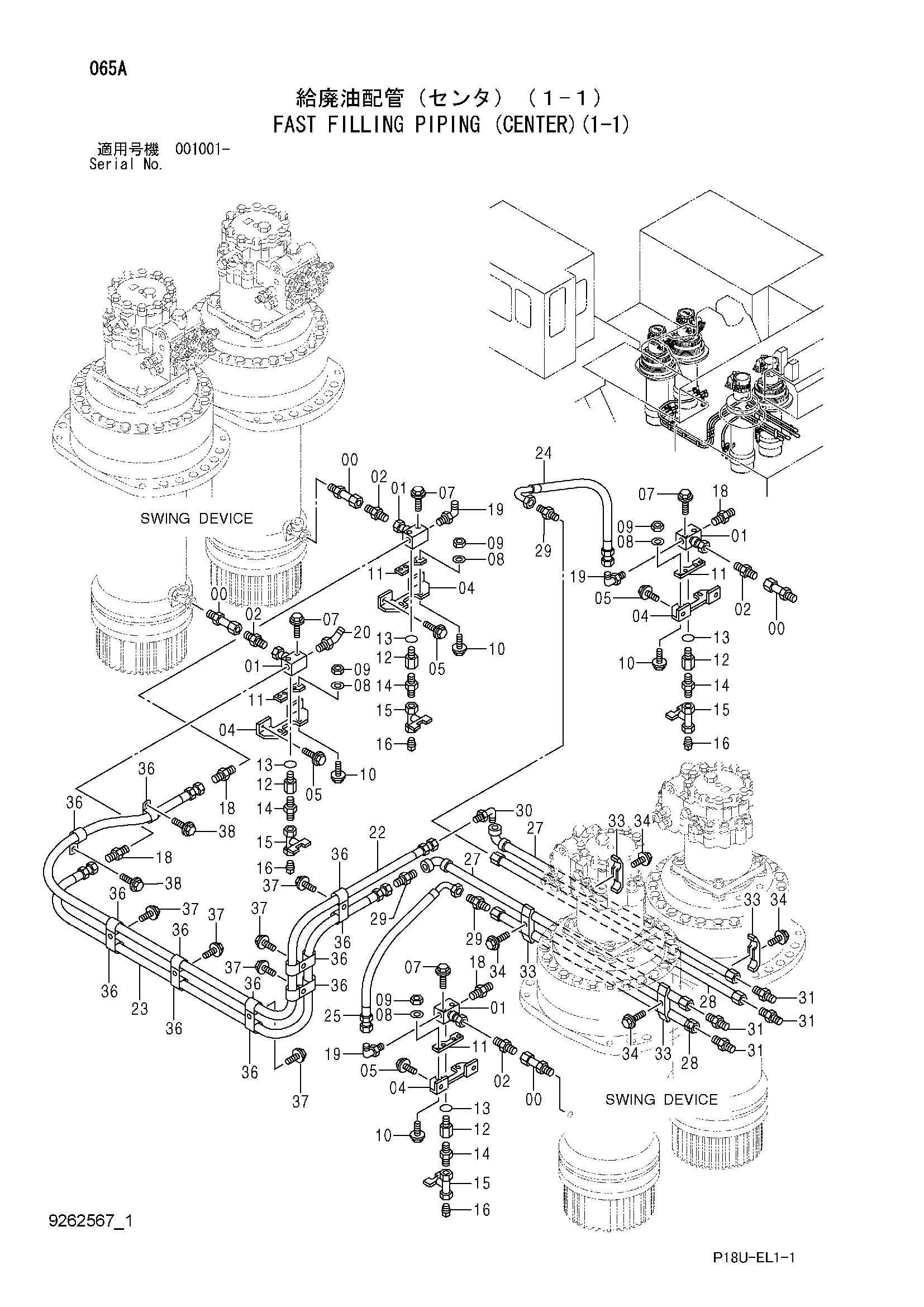

Заводская схема «Быстрый заправка трубопроводы (центральный)(1-1)» для HITACHI EX3600E-6. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 9765841 | Трубка | 4 |
| 01 | 9754353 | Трубка | 4 |
| 02 | A852166 | Адаптер | 4 |
| 02A | 4506424 | Уплотнительное кольцо | 1 |
| 04 | 3089838 | Кронштейн | 4 |
| 05 | J271025 | Болт с шайбой | 8 |
| 05A | J901025 | Болт | 1 |
| 05B | J222010 | Шайба | 1 |
| 07 | J271080 | Болт с шайбой | 8 |
| 07A | J901080 | Болт | 1 |
| 07B | J222010 | Шайба | 1 |
| 08 | J222010 | Шайба | 8 |
| 09 | J950010 | Гайка | 8 |
| 10 | J271030 | Болт с шайбой | 8 |
| 10A | J901030 | Болт | 1 |
| 10B | J222010 | Шайба | 1 |
| 11 | 9755092 | Кронштейн | 4 |
| 12 | 4291184 | Адаптер | 4 |
| 13 | 4506424 | Уплотнительное кольцо | 4 |
| 14 | 4208243 | Адаптер | 4 |
| 14A | 4506424 | Уплотнительное кольцо | 1 |
| 15 | 4203434 | Шаровой клапан | 4 |
| 16 | 94-2025 | Пробка | 4 |
| 18 | A852166 | Адаптер | 4 |
| 18A | 4506424 | Уплотнительное кольцо | 1 |
| 19 | A852366 | Угловой штуцер | 3 |
| 19A | 4506424 | Уплотнительное кольцо | 1 |
| 20 | A852266 | Угловой штуцер | 1 |
| 20A | 4506424 | Уплотнительное кольцо | 1 |
| 22 | 4432865 | Шланг | 1 |
| 23 | 4432862 | Шланг | 1 |
| 24 | 4402662 | Шланг | 1 |
| 25 | 4310094 | Шланг | 1 |
| 27 | 9755093 | Трубка | 2 |
| 28 | 9754351 | Трубка | 2 |
| 29 | A852166 | Адаптер | 3 |
| 29A | 4506424 | Уплотнительное кольцо | 1 |
| 30 | A852366 | Угловой штуцер | 1 |
| 30A | 4506424 | Уплотнительное кольцо | 1 |
| 31 | A852166 | Адаптер | 4 |
| 31A | 4506424 | Уплотнительное кольцо | 1 |
| 33 | 4053596 | Хомут трубки | 4 |
| 34 | J271255 | Болт с шайбой | 4 |
| 34A | J901255 | Болт | 1 |
| 34B | J222012 | Шайба | 1 |
| 36 | 4192035 | Зажим | 14 |
| 37 | J271025 | Болт с шайбой | 6 |
| 37A | J901025 | Болт | 1 |
| 37B | J222010 | Шайба | 1 |
| 38 | J271020 | Болт с шайбой | 2 |
| 38A | J901020 | Болт | 1 |
| 38B | J222010 | Шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX3600E-6 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
