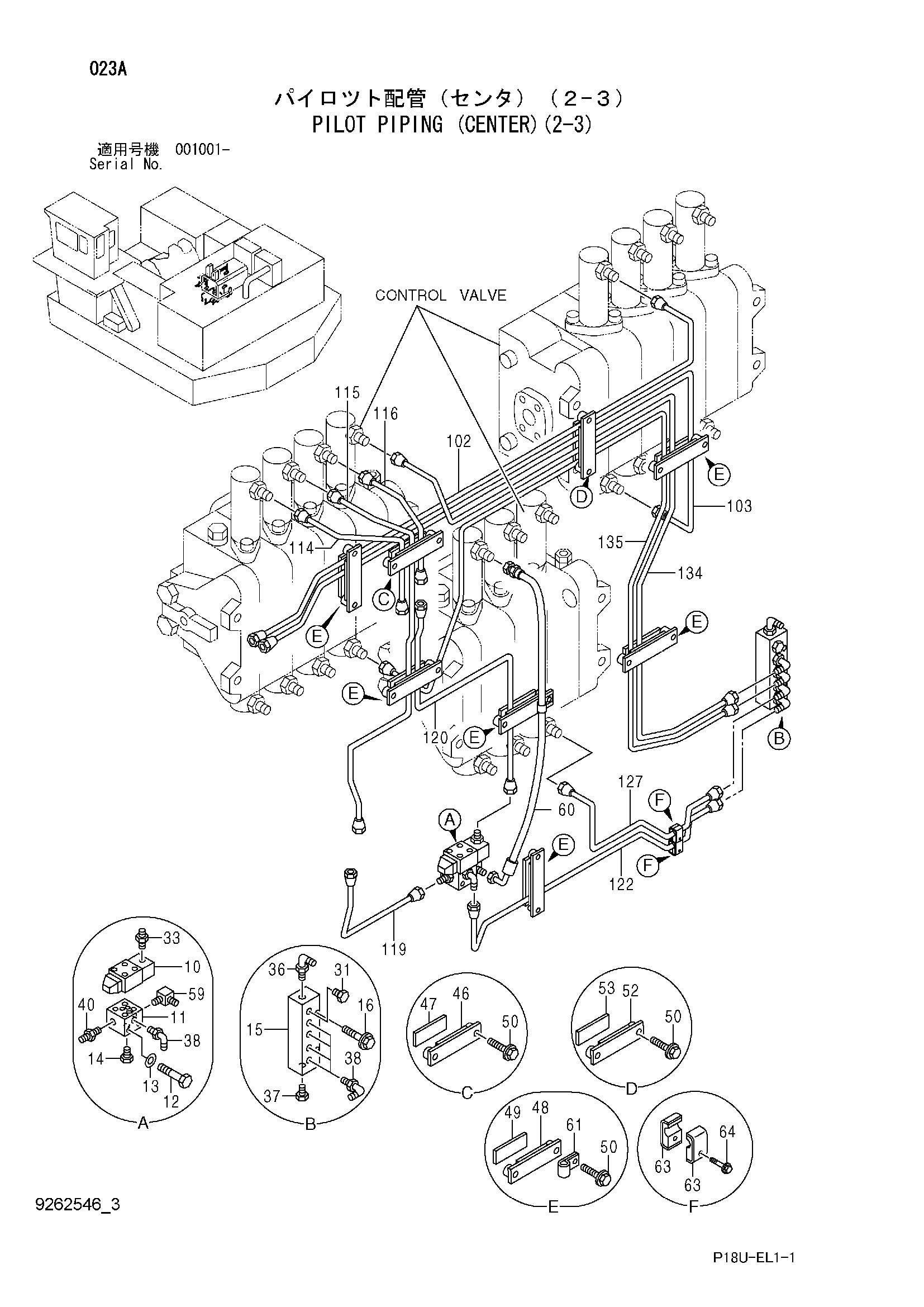

Пилотные гидролинии (центральный)(2-3) — HITACHI EX3600E-6
Заводская схема «Пилотные гидролинии (центральный)(2-3)» для HITACHI EX3600E-6. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 10 | 4187562 | Клапан селектор | 1 |
| 11 | 2047258 | Коллектор | 1 |
| 12 | J900880 | Болт | 2 |
| 13 | A590108 | Плоская шайба | 2 |
| 14 | A885003 | Пробка | 1 |
| 14A | 4509180 | Уплотнительное кольцо | 1 |
| 15 | 3088595 | Коллектор | 1 |
| 16 | J271065 | Болт с шайбой | 2 |
| 16A | J901065 | Болт | 1 |
| 16B | J222010 | Шайба | 1 |
| 31 | A885003 | Пробка | 1 |
| 31A | 4509180 | Уплотнительное кольцо | 1 |
| 33 | 4401787 | Адаптер | 1 |
| 36 | A852344 | Угловой штуцер | 1 |
| 36A | 4506418 | Уплотнительное кольцо | 1 |
| 37 | A885004 | Пробка | 1 |
| 37A | 4506418 | Уплотнительное кольцо | 1 |
| 38 | 4344046 | Угловой штуцер | 5 |
| 38A | 4509180 | Уплотнительное кольцо | 1 |
| 40 | 4344020 | Адаптер | 1 |
| 40A | 4509180 | Уплотнительное кольцо | 1 |
| 46 | 9743906 | Хомут | 1 |
| 47 | 4344541 | Резиновая прокладка | 1 |
| 48 | 9743907 | Хомут | 6 |
| 49 | 4344542 | Резиновая прокладка | 6 |
| 50 | J271040 | Болт с шайбой | 16 |
| 50A | J901040 | Болт | 1 |
| 50B | J222010 | Шайба | 1 |
| 52 | 9755011 | Хомут | 1 |
| 53 | 4439256 | Резиновая прокладка | 1 |
| 59 | A852333 | Угловой штуцер | 1 |
| 59A | 4509180 | Уплотнительное кольцо | 1 |
| 60 | 4357337 | Шланг | 1 |
| 61 | 4190253 | Зажим | 1 |
| 63 | 4367706 | Хомут | 4 |
| 64 | J260630 | Болт с шайбой | 2 |
| 64A | J900630 | Болт | 1 |
| 64B | A590106 | Плоская шайба | 1 |
| 102 | 3106871 | Трубка | 1 |
| 103 | 3106872 | Трубка | 1 |
| 114 | 4433718 | Трубка | 1 |
| 115 | 4433719 | Трубка | 1 |
| 116 | 4433720 | Трубка | 1 |
| 119 | 4433723 | Трубка | 1 |
| 120 | 4433724 | Трубка | 1 |
| 122 | 4433726 | Трубка | 1 |
| 127 | 4433731 | Трубка | 1 |
| 134 | 3088681 | Трубка | 1 |
| 135 | 3088682 | Трубка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX3600E-6 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
