Кубикле в сборе (электрический) — HITACHI EX3600E-6

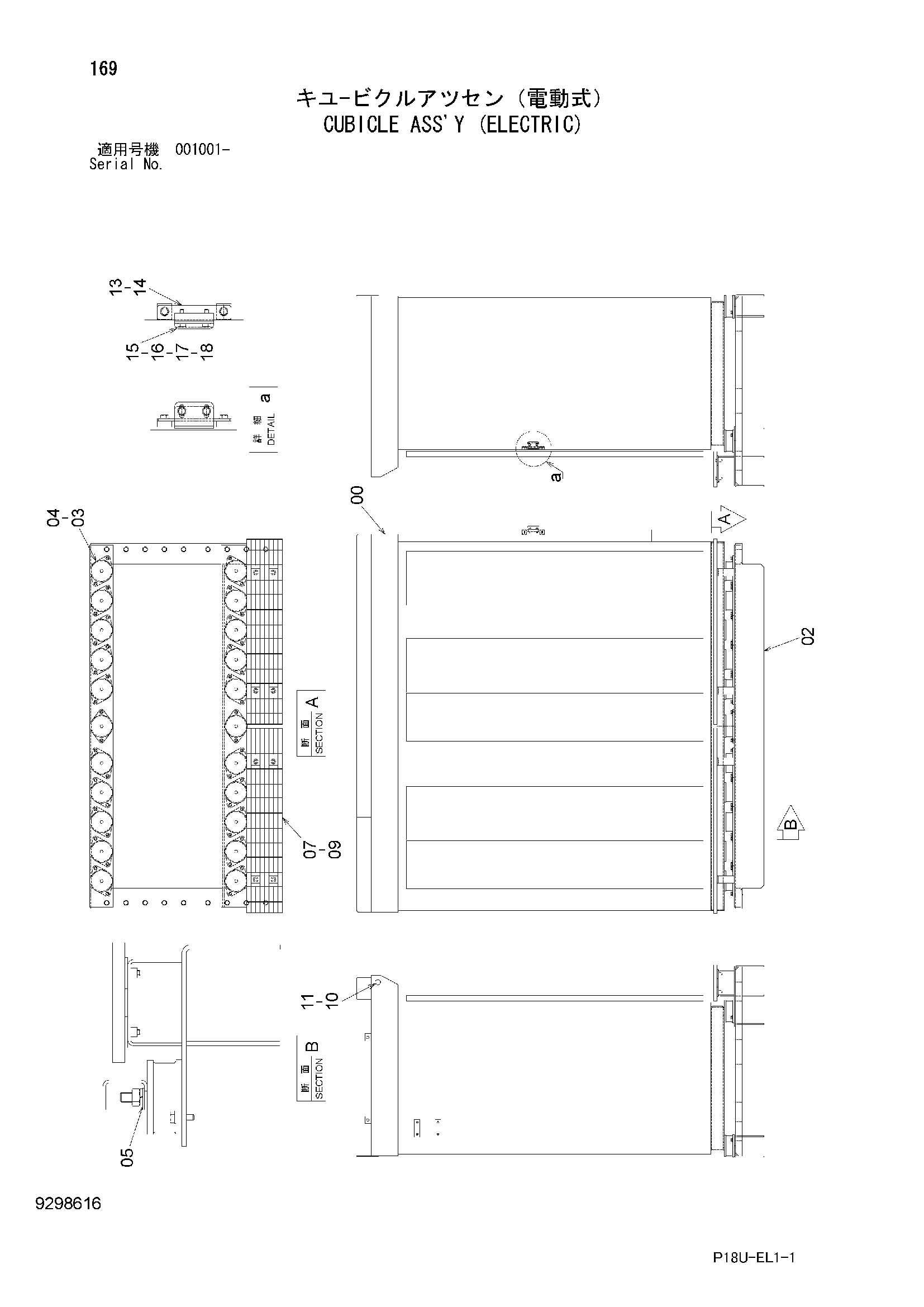

Заводская схема «Кубикле в сборе (электрический)» для HITACHI EX3600E-6. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4689593 | Кубикле | 1 |
| 02 | 6026822 | Платформа | 1 |
| 03 | 4694321 | Амортизатор резиновый | 22 |
| 04 | J271240 | Болт с шайбой | 44 |
| 04A | J901240 | Болт | 1 |
| 04B | J222012 | Шайба | 1 |
| 05 | 4018545 | Шайба | 22 |
| 07 | 8115703 | Ступень | 2 |
| 09 | J271035 | Болт с шайбой | 8 |
| 09A | J901035 | Болт | 1 |
| 09B | J222010 | Шайба | 1 |
| 10 | 4294508 | Ограничитель | 1 |
| 11 | J950010 | Гайка | 1 |
| 13 | J260816 | Болт с шайбой | 2 |
| 13A | J900816 | Болт | 1 |
| 13B | A590108 | Плоская шайба | 1 |
| 14 | 9764679 | Кронштейн | 1 |
| 15 | 4639521 | Ограничитель | 1 |
| 16 | J260830 | Болт с шайбой | 2 |
| 16A | J900830 | Болт | 1 |
| 16B | A590108 | Плоская шайба | 1 |
| 17 | 4639523 | Регулировочная шайба 1.6mm | 3 |
| 18 | 4639524 | Регулировочная шайба 3.2mm | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX3600E-6 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
