Рама (центральный)(электрический) — HITACHI EX3600E-6

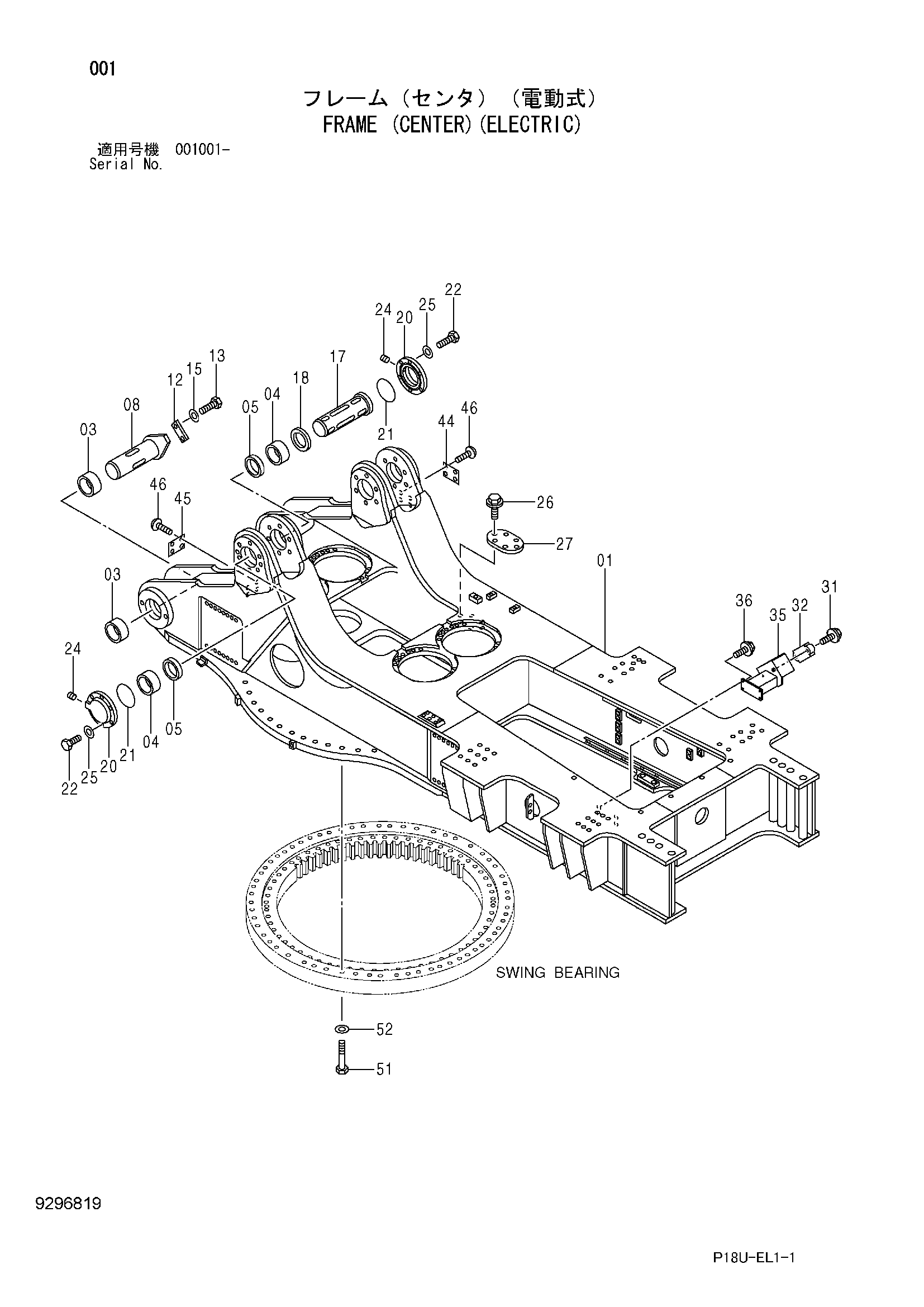

Заводская схема «Рама (центральный)(электрический)» для HITACHI EX3600E-6. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 5012488 | Рама основной | 1 |
| 03 | 4193447 | Втулка | 4 |
| 04 | 4201150 | Втулка | 4 |
| 05 | 4194029 | Пылезащитное уплотнение | 4 |
| 08 | 8079324 | Палец | 2 |
| 12 | 4192930 | Пластина | 2 |
| 13 | J932455 | Болт | 4 |
| 15 | J222024 | Шайба | 4 |
| 17 | 3036471 | Палец | 2 |
| 18 | 4194038 | Пластина | 2 |
| 20 | 3036470 | Крышка | 4 |
| 21 | A811300 | Уплотнительное кольцо | 4 |
| 22 | J932055 | Болт | 24 |
| 24 | 94-2022 | Пробка | 2 |
| 25 | J222020 | Шайба | 24 |
| 26 | J271020 | Болт с шайбой | 6 |
| 26A | J901020 | Болт | 1 |
| 26B | J222010 | Шайба | 1 |
| 27 | 4193705 | Крышка | 1 |
| 31 | J271000 | Болт с шайбой | 2 |
| 31A | J901000 | Болт | 1 |
| 31B | J222010 | Шайба | 1 |
| 32 | 4283028 | Сигнализация | 1 |
| 35 | 8108368 | Кронштейн | 1 |
| 36 | J271020 | Болт с шайбой | 4 |
| 36A | J901020 | Болт | 1 |
| 36B | J222010 | Шайба | 1 |
| 45 | 3091474 | Информационная табличка | 1 |
| 45 | 3110875 | Информационная табличка (спанисх) | 1 |
| 45 | 3114188 | Информационная табличка (туркисх) | 1 |
| 45 | 3112044 | Информационная табличка (русский) | 1 |
| 45 | 3115591 | Информационная табличка (финнисх) | 1 |
| 46 | M492964 | Приводной винт | 8 |
| 51 | 4317616 | Болт | 60 |
| 52 | 4187302 | Шайба | 60 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX3600E-6 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
