Механизм натяжения трубопроводы (гусеница (наружный)) — HITACHI EX3600E-6

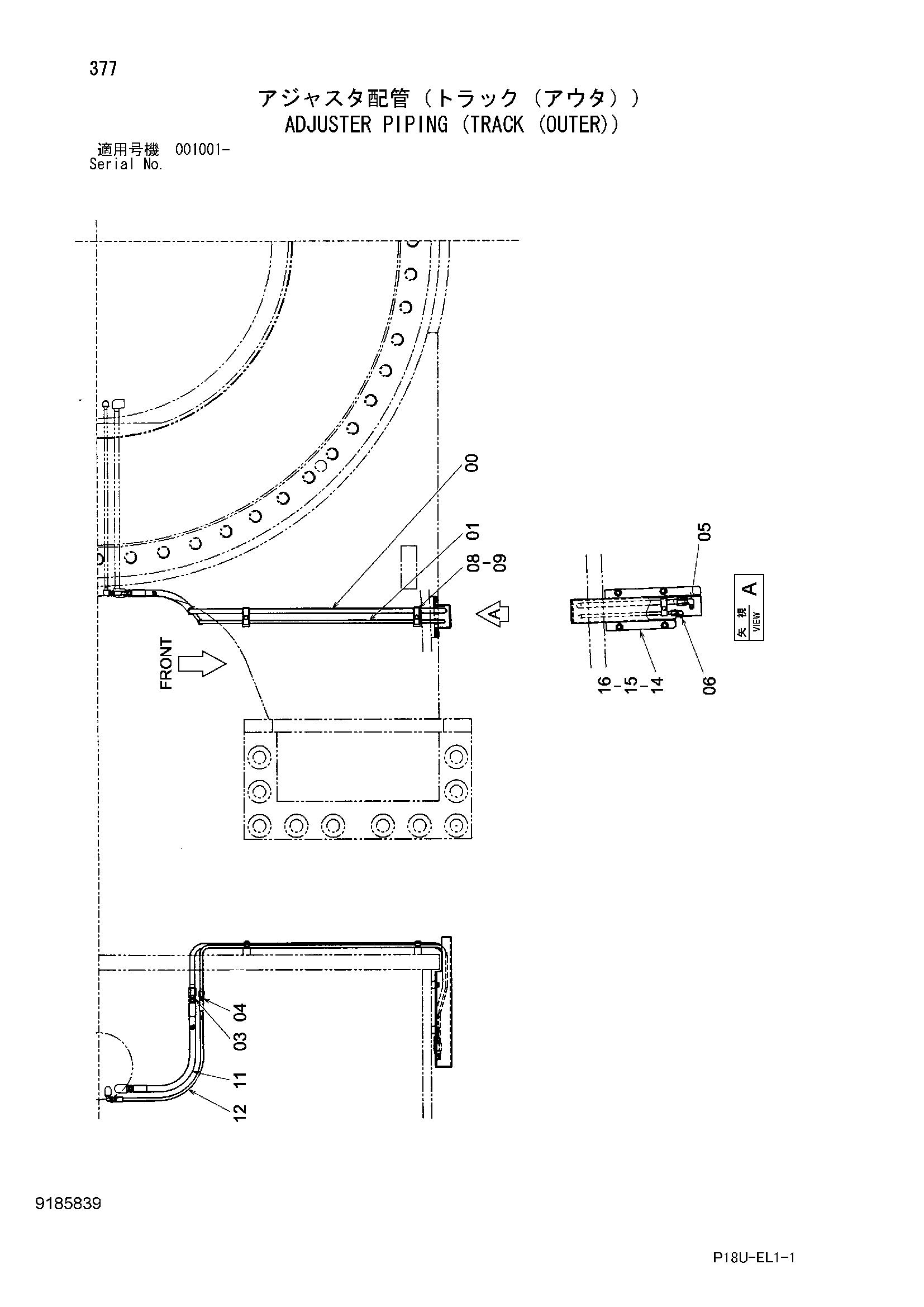

Заводская схема «Механизм натяжения трубопроводы (гусеница (наружный))» для HITACHI EX3600E-6. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8077316 | Трубка | 2 |
| 01 | 8077321 | Трубка | 2 |
| 03 | A852144 | Адаптер | 2 |
| 03A | 4506418 | Уплотнительное кольцо | 1 |
| 04 | A852122 | Адаптер | 2 |
| 04A | 957366 | Уплотнительное кольцо | 1 |
| 05 | A852344 | Угловой штуцер | 2 |
| 05A | 4506418 | Уплотнительное кольцо | 1 |
| 06 | A852322 | Угловой штуцер | 2 |
| 06A | 957366 | Уплотнительное кольцо | 1 |
| 08 | 4189924 | Хомут трубки | 6 |
| 09 | J271035 | Болт с шайбой | 6 |
| 09A | J901035 | Болт | 1 |
| 09B | J222010 | Шайба | 1 |
| 11 | 4401953 | Шланг | 2 |
| 12 | 4428599 | Шланг | 2 |
| 14 | 3087777 | Крышка | 1 |
| 15 | 3087825 | Крышка | 1 |
| 16 | J281025 | Болт с шайбой | 8 |
| 16A | J901025 | Болт | 1 |
| 16B | 4486055 | Шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX3600E-6 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
