Обратные трубопроводы (правый)(4) — HITACHI EX3600E-6

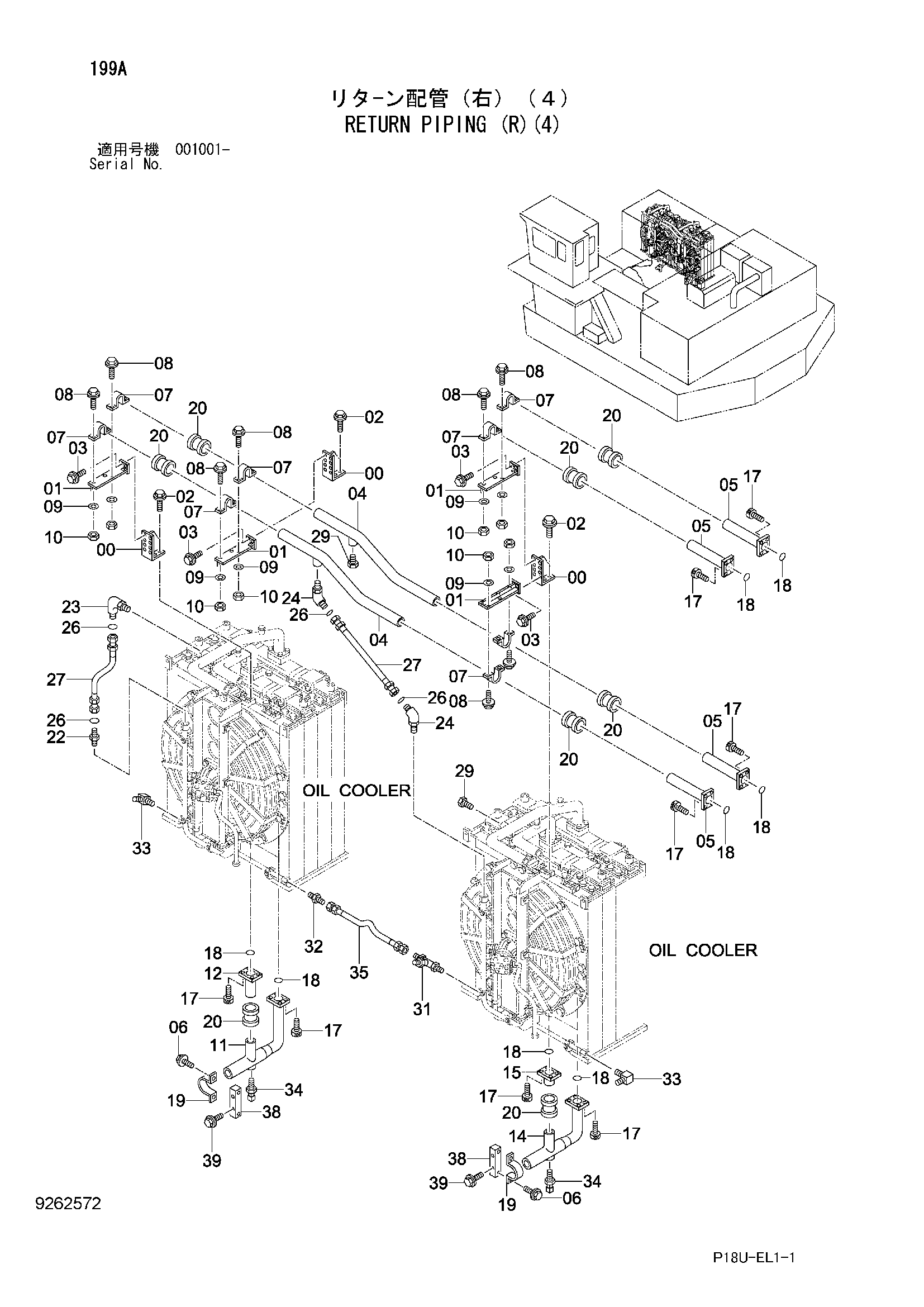

Заводская схема «Обратные трубопроводы (правый)(4)» для HITACHI EX3600E-6. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8081863 | Кронштейн | 3 |
| 01 | 8081862 | Кронштейн | 4 |
| 02 | J281230 | Болт с шайбой | 6 |
| 02A | J901230 | Болт | 1 |
| 02B | 4249324 | Шайба | 1 |
| 03 | J271030 | Болт с шайбой | 16 |
| 03A | J901030 | Болт | 1 |
| 03B | J222010 | Шайба | 1 |
| 04 | 8078748 | Трубка | 2 |
| 05 | 9754056 | Трубка | 4 |
| 06 | J271025 | Болт с шайбой | 4 |
| 06A | J901025 | Болт | 1 |
| 06B | J222010 | Шайба | 1 |
| 07 | 4000909 | Хомут трубки | 8 |
| 08 | J271030 | Болт с шайбой | 16 |
| 08A | J901030 | Болт | 1 |
| 08B | J222010 | Шайба | 1 |
| 09 | J222010 | Шайба | 16 |
| 10 | J950010 | Гайка | 16 |
| 11 | 8078745 | Трубка | 1 |
| 12 | 9754061 | Трубка | 1 |
| 14 | 8078744 | Трубка | 1 |
| 15 | 9754060 | Трубка | 1 |
| 17 | M341440 | Болт с внутренним шестигранником | 32 |
| 18 | 4153541 | Уплотнительное кольцо | 8 |
| 19 | 4000910 | Хомут трубки | 2 |
| 20 | 4071215 | Муфта | 8 |
| 22 | A853188 | Адаптер | 1 |
| 22A | 4506429 | Уплотнительное кольцо | 1 |
| 23 | A853388 | Угловой штуцер | 1 |
| 23A | 4506429 | Уплотнительное кольцо | 1 |
| 24 | A853288 | Угловой штуцер | 2 |
| 24A | 4506429 | Уплотнительное кольцо | 1 |
| 26 | 4187328 | Уплотнительное кольцо | 4 |
| 27 | 4295883 | Шланг | 2 |
| 29 | A885008 | Пробка | 2 |
| 29A | 4506429 | Уплотнительное кольцо | 1 |
| 31 | A852444 | Тройник | 1 |
| 31A | 4506418 | Уплотнительное кольцо | 1 |
| 32 | A852144 | Адаптер | 1 |
| 32A | 4506418 | Уплотнительное кольцо | 1 |
| 33 | A852344 | Угловой штуцер | 2 |
| 33A | 4506418 | Уплотнительное кольцо | 1 |
| 34 | 4436535 | Датчик давления | 2 |
| 34A | 957366 | Уплотнительное кольцо | 1 |
| 35 | 4305006 | Шланг | 1 |
| 38 | 4445948 | Седло винта | 2 |
| 39 | J281030 | Болт с шайбой | 4 |
| 39A | J901030 | Болт | 1 |
| 39B | 4486055 | Шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX3600E-6 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
