Гусеничная рама (электрический) — HITACHI EX3600E-6

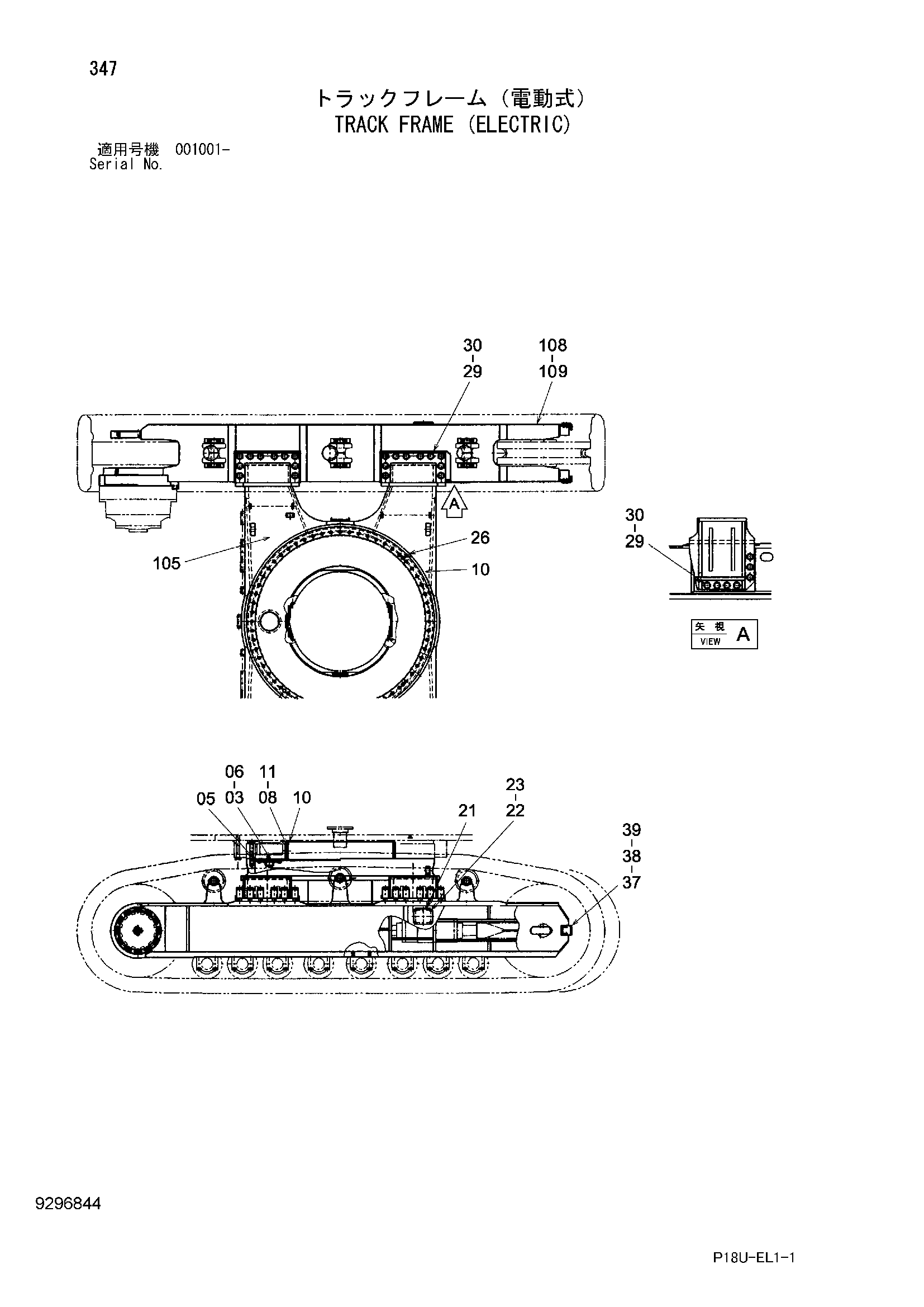

Заводская схема «Гусеничная рама (электрический)» для HITACHI EX3600E-6. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 03 | 8035803 | Крышка | 1 |
| 05 | J271230 | Болт с шайбой | 6 |
| 05A | J901230 | Болт | 1 |
| 05B | J222012 | Шайба | 1 |
| 06 | 4617478 | Прокладка | 1 |
| 08 | 4189930 | Крышка | 1 |
| 10 | J271020 | Болт с шайбой | 8 |
| 10A | J901020 | Болт | 1 |
| 10B | J222010 | Шайба | 1 |
| 11 | 4617476 | Прокладка | 1 |
| 21 | 4190406 | Крышка | 2 |
| 22 | J901225 | Болт | 8 |
| 23 | A590912 | Пружинная шайба | 8 |
| 26 | 4185488 | Установочный штифт | 2 |
| 29 | 4192022 | Болт | 68 |
| 30 | 4188188 | Шайба | 68 |
| 37 | 4351398 | Кронштейн | 4 |
| 38 | J931665 | Болт | 16 |
| 39 | J222016 | Шайба | 16 |
| 105 | 4690329 | Гусеничная рама | 1 |
| 108 | 4700714 | Рама боковой (правый) | 1 |
| 109 | 4700713 | Рама боковой (левый) | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX3600E-6 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
