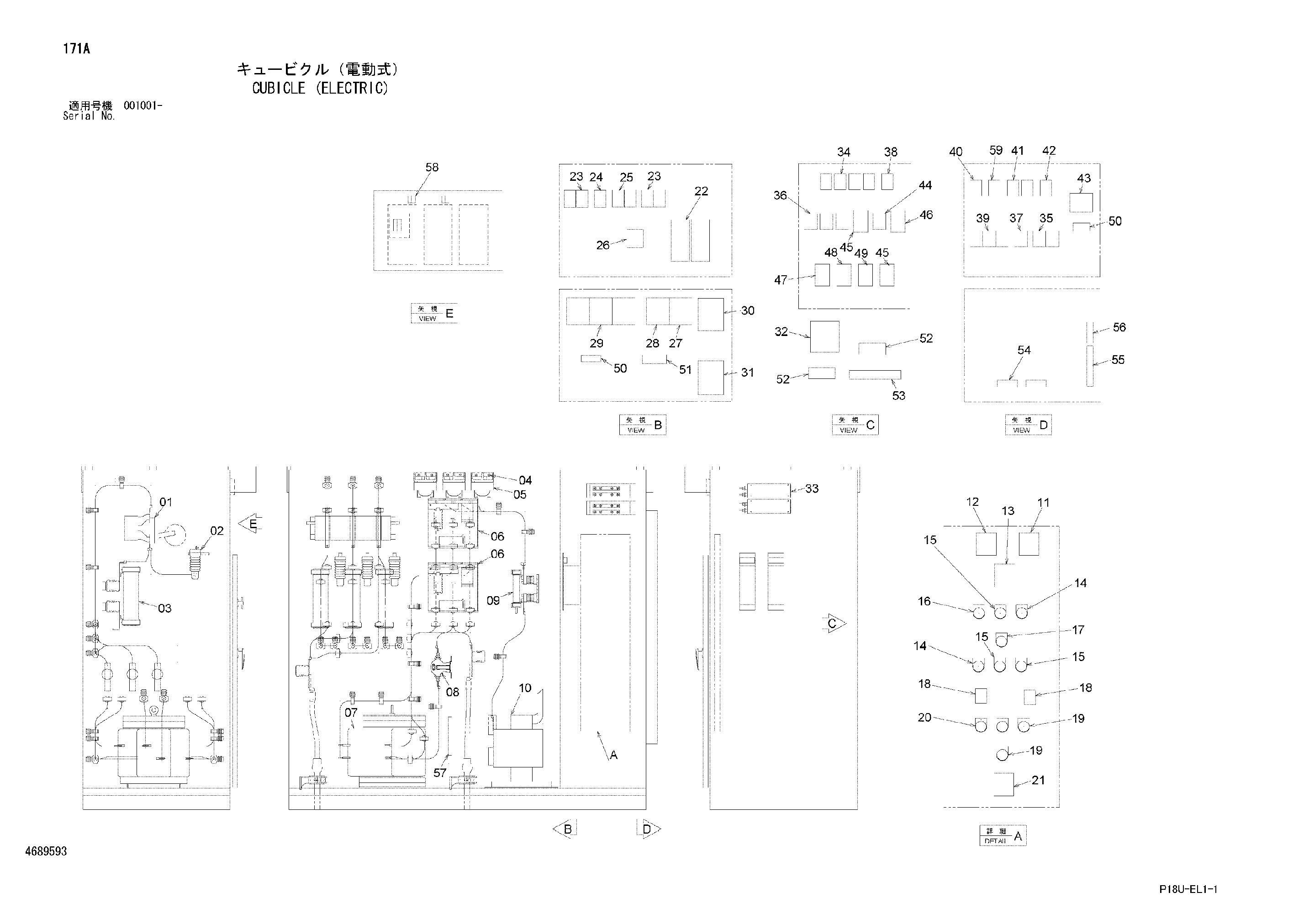

Кубикле (электрический) — HITACHI EX3600E-6

Заводская схема «Кубикле (электрический)» для HITACHI EX3600E-6. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
	4689593	Кубикле	1
01	4693692	Выключатель	1
02	4475542	Аррестер спарк	3
03	4706046	Предохранитель	3
04	4681404	Предохранитель	6
05	4681407	Трансформер	3
06	4475528	Контактор	2
07	4706047	Коил	1
08	4681406	Трансформер	2
09	4681405	Предохранитель	3
10	4680044	Трансформер	1
11	4475533	Измеритель	1
12	4475534	Измеритель	1
13	4475535	Измеритель	1
14	4475546	Фонарь (RED)	2
15	4475547	Фонарь (оранге)	3
16	4475545	Фонарь (греен)	1
17	4475548	Фонарь (вхите)	1
18	4475564	Выключатель	2
19	4681413	Выключатель	3
20	4681412	Выключатель	1
21	4475536	Реле	1
22	4631703	Ректифиер	2
23	4475561	Предохранитель (10A)	4
24	4475562	Предохранитель (3A)	1
25	4693711	Предохранитель (5A)	2
26	4693700	Реле	1
27	4693695	Гидромолот	1
28	4693696	Гидромолот	1
29	4706049	Гидромолот	3
30	4706050	Гидромолот	1
31	4706051	Реле	1
32	4706052	Реле	1
33	4693710	Силовой супплй	2
34	4658447	Реле	4
35	4693702	Реле	2
36	4693703	Реле	3
37	4484237	Реле	1
38	4475556	Реле	1
39	4696480	Реле	3
40	4681409	Трансформер	1
41	4475552	Таймер	2
42	4658447	Реле	1
43	4475558	Реле	1
44	4693705	Таймер	1
45	4693709	Ограничитель	2
46	4706053	Ограничитель	1
47	4693706	Блок рекеивер	1
48	4693707	Блок рекеивер	1
49	4706054	Блок рекеивер	2
57	4475543	Отопитель	1
58	4475563	Выключатель концевой	6
59	4693704	Таймер	1

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI EX3600E-6 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
