Гидролинии хода (1)(электрический) — HITACHI EX3600E-6

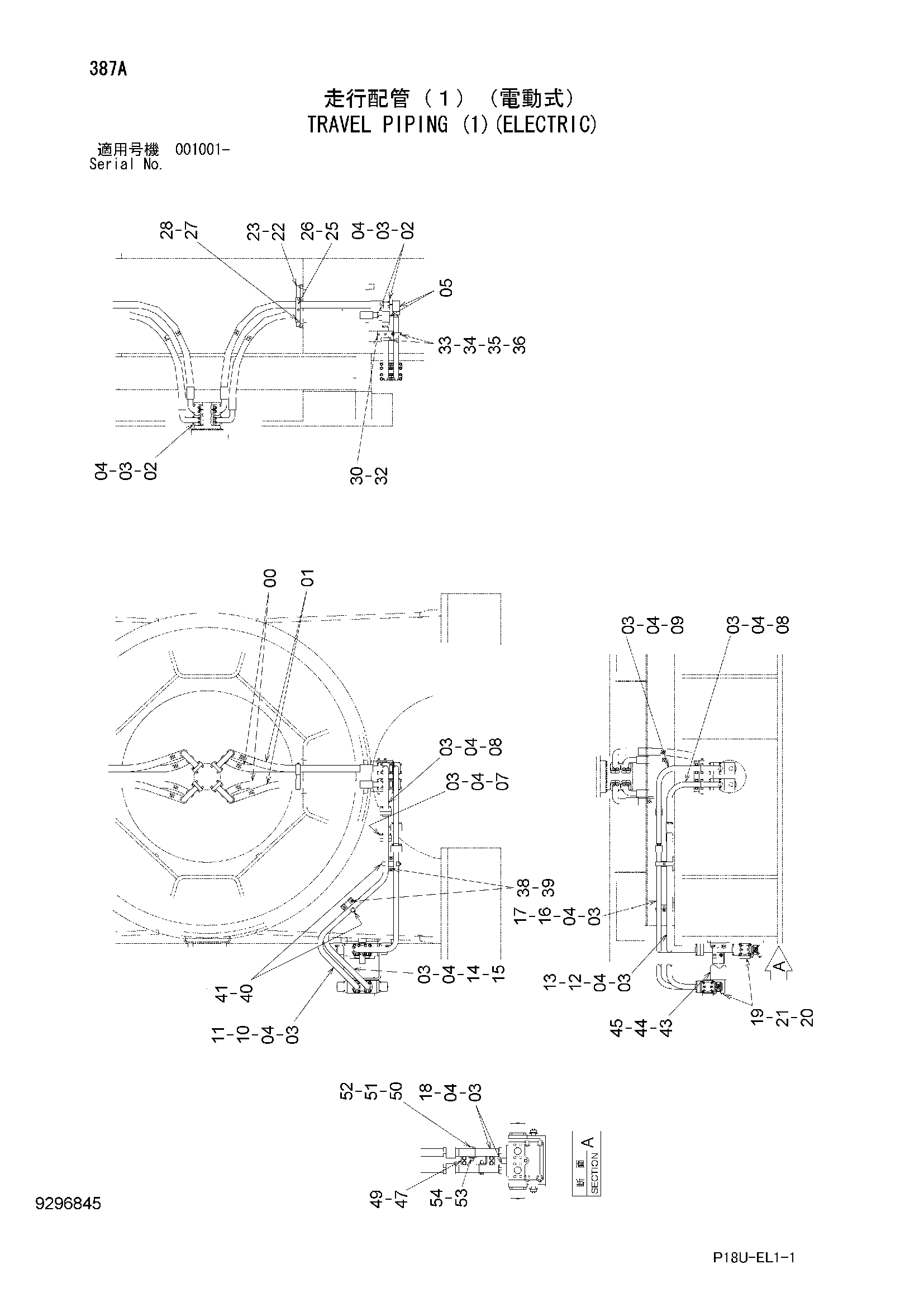

Заводская схема «Гидролинии хода (1)(электрический)» для HITACHI EX3600E-6. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
00	4347840	Шланг	4
01	4347841	Шланг	4
02	4075854	Разъёмный фланец	32
03	M341650	Болт с внутренним шестигранником	176
04	4510169	Уплотнительное кольцо	44
05	3035396	Блок	8
07	8057276	Трубка	2
08	8057275	Трубка	4
09	8057277	Трубка	2
10	8115852	Трубка	1
11	8115850	Трубка	1
12	8035554	Трубка	1
13	8035558	Трубка	1
14	8115662	Трубка	1
15	8115835	Трубка	1
16	8035559	Трубка L	1
17	8035557	Трубка R	1
18	9770343	Трубка	4
19	4386596	Тормозной клапан	4
20	J901610	Болт	16
21	A590916	Пружинная шайба	16
22	8035700	Опора	2
23	J271225	Болт с шайбой	8
23A	J901225	Болт	1
23B	J222012	Шайба	1
25	4189867	Хомут	4
26	4186033	Втулка	8
27	J901004	Болт	12
28	A590910	Пружинная шайба	12
30	4189650	Кронштейн	2
32	J271225	Болт с шайбой	8
32A	J901225	Болт	1
32B	J222012	Шайба	1
33	4257716	Хомут трубки	8
34	J901290	Болт	16
35	A590112	Плоская шайба	16
36	J950012	Гайка	16
38	8035548	Опора	4
39	J271235	Болт с шайбой	8
39A	J901235	Болт	1
39B	J222012	Шайба	1
40	4031909	Хомут	6
41	J271265	Болт с шайбой	6
41A	J901265	Болт	1
41B	J222012	Шайба	1
43	4692479	Седло винта	2
44	J912050	Болт	8
45	4018545	Шайба	8
47	8115882	Кронштейн	2
49	J271235	Болт с шайбой	8
49A	J901235	Болт	1
49B	J222012	Шайба	1
50	4053697	Хомут трубки	4
51	J901280	Болт	4
52	A590112	Плоская шайба	4
53	4249324	Шайба	4
54	J950012	Гайка	4

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI EX3600E-6 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
