Дренажный, маке-уп трубопроводы (электрический) — HITACHI EX3600E-6

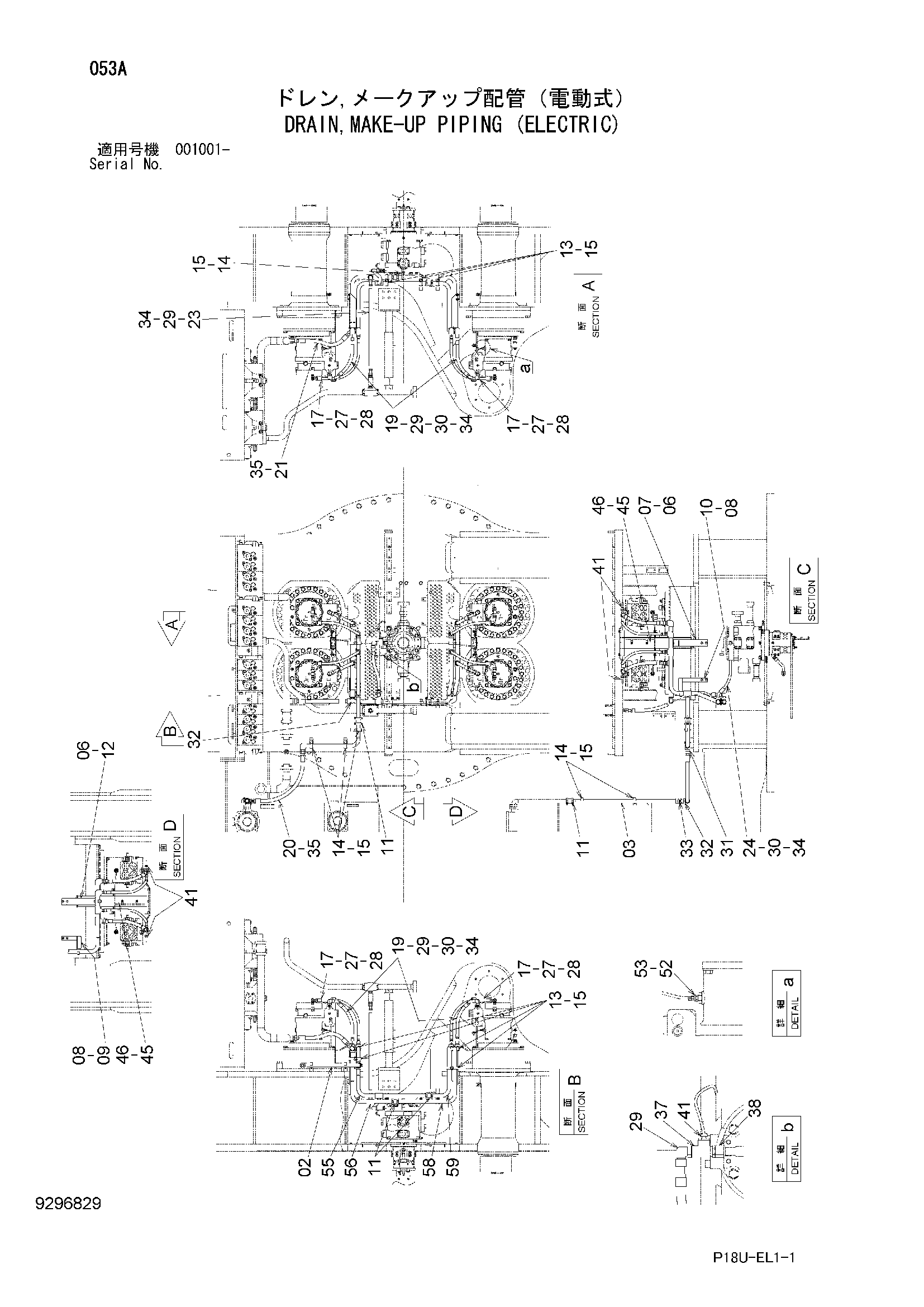

Заводская схема «Дренажный, маке-уп трубопроводы (электрический)» для HITACHI EX3600E-6. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 02 | 8078331 | Трубка | 1 |
| 03 | 9754297 | Трубка | 1 |
| 06 | J271225 | Болт с шайбой | 4 |
| 06A | J901225 | Болт | 1 |
| 06B | J222012 | Шайба | 1 |
| 07 | 8079685 | Кронштейн | 1 |
| 08 | J271230 | Болт с шайбой | 4 |
| 08A | J901230 | Болт | 1 |
| 08B | J222012 | Шайба | 1 |
| 09 | 8087601 | Кронштейн | 1 |
| 10 | 8087600 | Кронштейн | 1 |
| 11 | 4069801 | Муфта | 4 |
| 11A | 4196259 | Уплотнение кольцо | 2 |
| 12 | 8118394 | Кронштейн | 1 |
| 13 | 4053696 | Хомут трубки | 7 |
| 14 | 4053698 | Хомут трубки | 6 |
| 15 | J271265 | Болт с шайбой | 13 |
| 15A | J901265 | Болт | 1 |
| 15B | J222012 | Шайба | 1 |
| 17 | 4652663 | Шланг | 4 |
| 19 | 4430960 | Шланг | 4 |
| 20 | 4430965 | Шланг | 1 |
| 21 | 4430964 | Шланг | 1 |
| 23 | 4242431 | Шланг | 1 |
| 24 | 4696300 | Шланг | 1 |
| 27 | 4652592 | Тройник | 4 |
| 27A | 4506424 | Уплотнительное кольцо | 1 |
| 28 | A852166 | Адаптер | 8 |
| 28A | 4506424 | Уплотнительное кольцо | 1 |
| 29 | A853388 | Угловой штуцер | 6 |
| 29A | 4506429 | Уплотнительное кольцо | 1 |
| 30 | A853188 | Адаптер | 5 |
| 30A | 4506429 | Уплотнительное кольцо | 1 |
| 31 | A853100 | Адаптер | 1 |
| 31A | 970860 | Уплотнительное кольцо | 1 |
| 32 | A853300 | Угловой штуцер | 2 |
| 32A | 970860 | Уплотнительное кольцо | 1 |
| 33 | A852144 | Адаптер | 1 |
| 33A | 4506418 | Уплотнительное кольцо | 1 |
| 34 | 4187328 | Уплотнительное кольцо | 12 |
| 35 | 4187329 | Уплотнительное кольцо | 4 |
| 37 | 4448172 | Тройник | 1 |
| 37A | 4506429 | Уплотнительное кольцо | 1 |
| 38 | 4204973 | Адаптер | 1 |
| 38A | 4506429 | Уплотнительное кольцо | 1 |
| 41 | 4670726 | Датчик | 5 |
| 41A | 955656 | Уплотнительное кольцо | 1 |
| 43 | 9756741 | Опора | 1 |
| 45 | 8117636 | Кронштейн | 2 |
| 46 | J271025 | Болт с шайбой | 4 |
| 46A | J901025 | Болт | 1 |
| 46B | J222010 | Шайба | 1 |
| 52 | 4288282 | Пробка | 4 |
| 52A | 4506424 | Уплотнительное кольцо | 1 |
| 53 | 4436535 | Датчик давления | 4 |
| 53A | 957366 | Уплотнительное кольцо | 1 |
| 55 | 7056156 | Трубка | 1 |
| 56 | 7056374 | Трубка | 1 |
| 58 | 7057105 | Трубка | 1 |
| 59 | 7057106 | Трубка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX3600E-6 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
