Быстрый заправка трубопроводы (правый) — HITACHI EX3600E-6

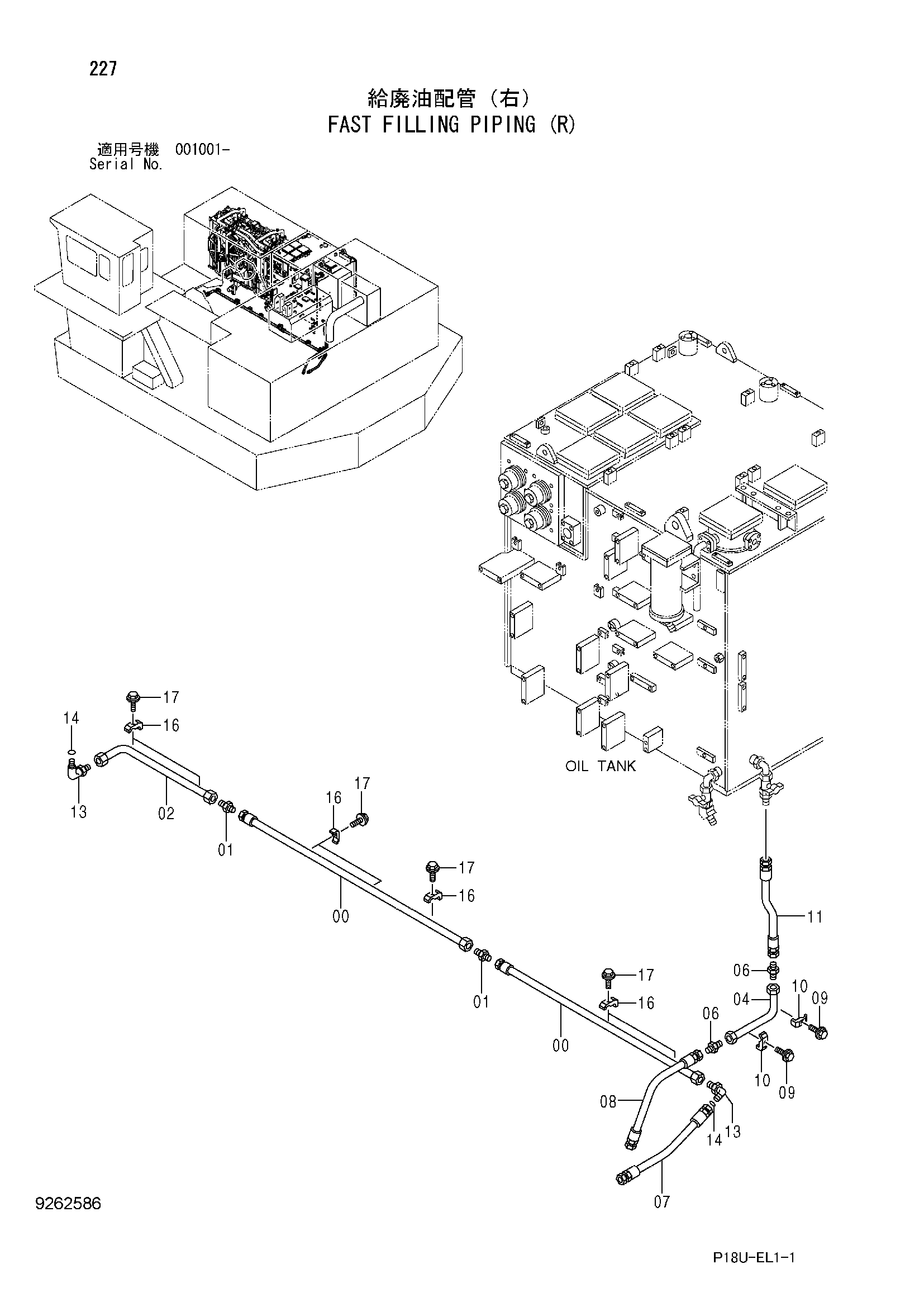

Заводская схема «Быстрый заправка трубопроводы (правый)» для HITACHI EX3600E-6. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 9765851 | Трубка | 2 |
| 01 | 4042034 | Адаптер | 2 |
| 01A | 4506429 | Уплотнительное кольцо | 1 |
| 02 | 9765852 | Трубка | 1 |
| 04 | 9754249 | Трубка | 1 |
| 06 | A852166 | Адаптер | 2 |
| 06A | 4506424 | Уплотнительное кольцо | 1 |
| 07 | 4624974 | Шланг | 1 |
| 08 | 4373108 | Шланг | 1 |
| 09 | J271255 | Болт с шайбой | 2 |
| 09A | J901255 | Болт | 1 |
| 09B | J222012 | Шайба | 1 |
| 10 | 4053595 | Хомут трубки | 2 |
| 11 | 4301411 | Шланг | 1 |
| 13 | A853388 | Угловой штуцер | 2 |
| 13A | 4506429 | Уплотнительное кольцо | 1 |
| 14 | 4187328 | Уплотнительное кольцо | 2 |
| 16 | 4053598 | Хомут трубки | 7 |
| 17 | J271265 | Болт с шайбой | 7 |
| 17A | J901265 | Болт | 1 |
| 17B | J222012 | Шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX3600E-6 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
