Радиатор трубопроводы (электрический) — HITACHI EX3600E-6

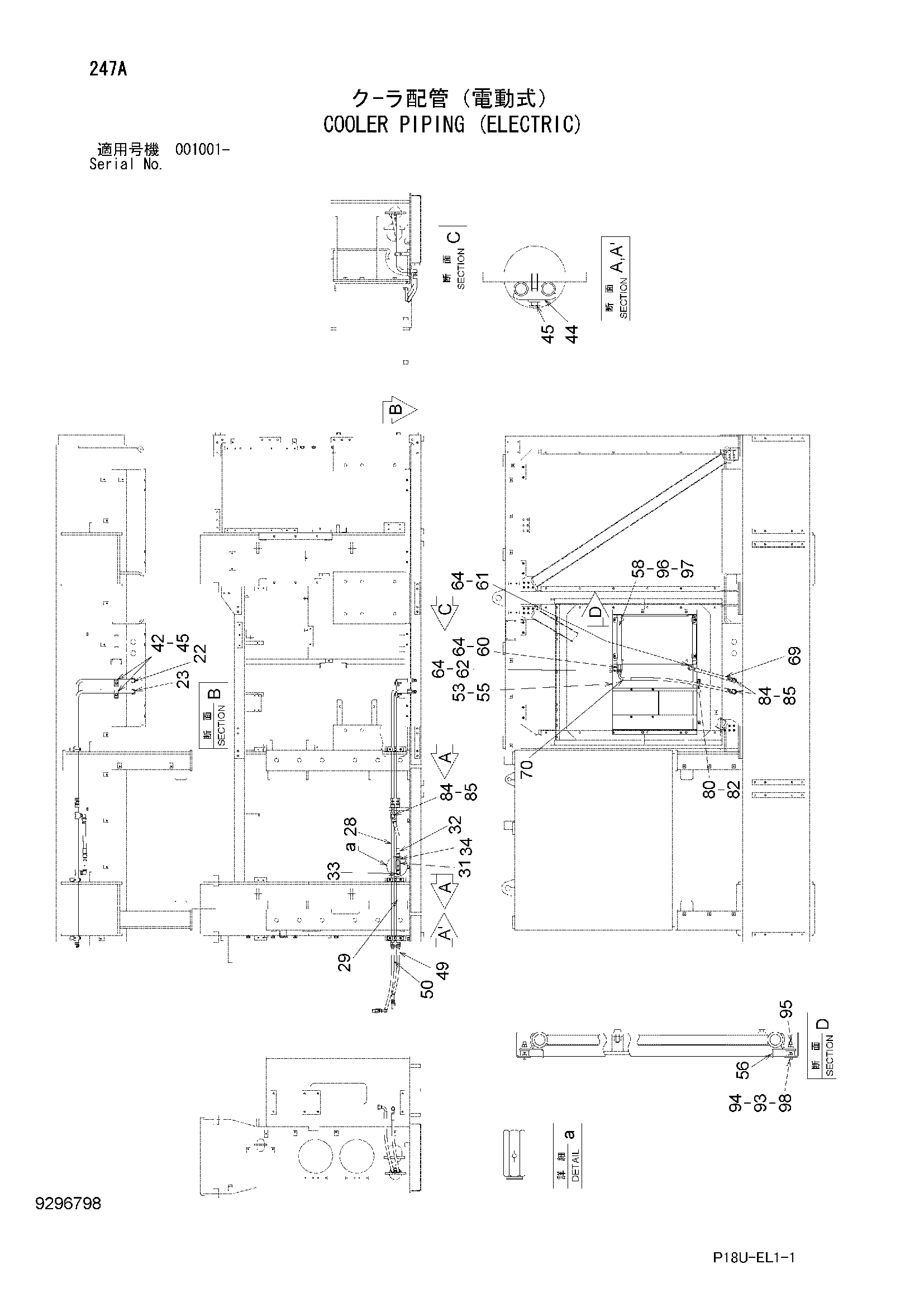

Заводская схема «Радиатор трубопроводы (электрический)» для HITACHI EX3600E-6. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 22 | 9766532 | Трубка | 1 |
| 23 | 9766533 | Трубка | 1 |
| 28 | 9766538 | Трубка | 1 |
| 29 | 9766539 | Трубка | 1 |
| 31 | 4414162 | Обратный клапан | 1 |
| 32 | 4620770 | Шланг | 1 |
| 33 | 4633237 | Угловой штуцер | 1 |
| 33A | 4153103 | Уплотнительное кольцо | 1 |
| 34 | 4154654 | Адаптер | 1 |
| 42 | 4190126 | Хомут трубки | 2 |
| 44 | 4189859 | Хомут трубки | 5 |
| 45 | J271255 | Болт с шайбой | 7 |
| 45A | J901255 | Болт | 1 |
| 45B | J222012 | Шайба | 1 |
| 49 | 4485418 | Шланг | 1 |
| 50 | 4485411 | Шланг | 1 |
| 53 | J271030 | Болт с шайбой | 4 |
| 53A | J901030 | Болт | 1 |
| 53B | J222010 | Шайба | 1 |
| 55 | 7052496 | Кронштейн | 1 |
| 56 | 4668182 | Крышка | 2 |
| 58 | 4634793 | Радиатор | 1 |
| 60 | 3035972 | Адаптер | 1 |
| 61 | 4662046 | Угловой штуцер | 1 |
| 62 | 4456400 | Адаптер | 1 |
| 64 | 4153108 | Уплотнительное кольцо | 3 |
| 69 | 4658024 | Шланг | 1 |
| 70 | 4666656 | Шланг | 1 |
| 80 | 4190277 | Зажим | 1 |
| 82 | J271025 | Болт с шайбой | 1 |
| 82A | J901025 | Болт | 1 |
| 82B | J222010 | Шайба | 1 |
| 84 | 4662047 | Угловой штуцер | 3 |
| 85 | 4153103 | Уплотнительное кольцо | 3 |
| 93 | A590106 | Плоская шайба | 8 |
| 94 | M500605 | Гайка | 8 |
| 95 | 4637227 | Резиновая прокладка | 4 |
| 96 | M500807 | Гайка | 4 |
| 97 | A590108 | Плоская шайба | 4 |
| 98 | J260616 | Болт с шайбой | 8 |
| 98A | J900616 | Болт | 1 |
| 98B | A590106 | Плоская шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX3600E-6 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
