Буттерфлй клапан — HITACHI EX3600E-6

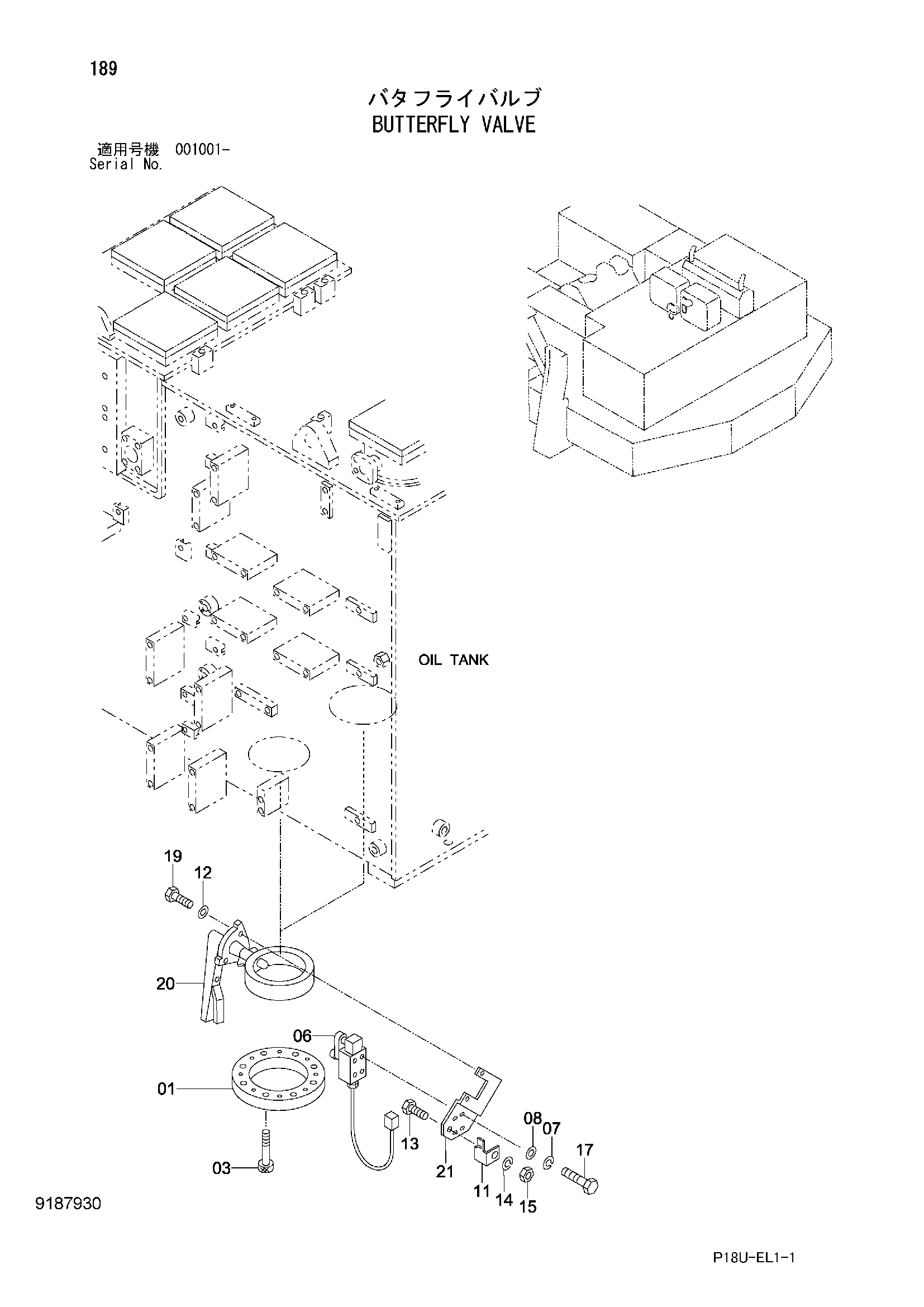

Заводская схема «Буттерфлй клапан» для HITACHI EX3600E-6. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4445187 | Фланец | 2 |
| 03 | M342011 | Болт: разъём | 16 |
| 06 | 4298612 | Выключатель концевой | 2 |
| 07 | A590906 | Пружинная шайба | 8 |
| 08 | A590106 | Плоская шайба | 8 |
| 11 | 4257159 | Кронштейн | 2 |
| 12 | A590110 | Плоская шайба | 4 |
| 13 | J901020 | Болт | 2 |
| 14 | A590910 | Пружинная шайба | 2 |
| 15 | J950010 | Гайка | 2 |
| 17 | J900616 | Болт | 8 |
| 19 | J901050 | Болт | 4 |
| 20 | 4646794 | Клапан | 2 |
| 21 | 3107256 | Кронштейн | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX3600E-6 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
