Компрессор (воздушный звуковой сигнал) — HITACHI EX3600E-6

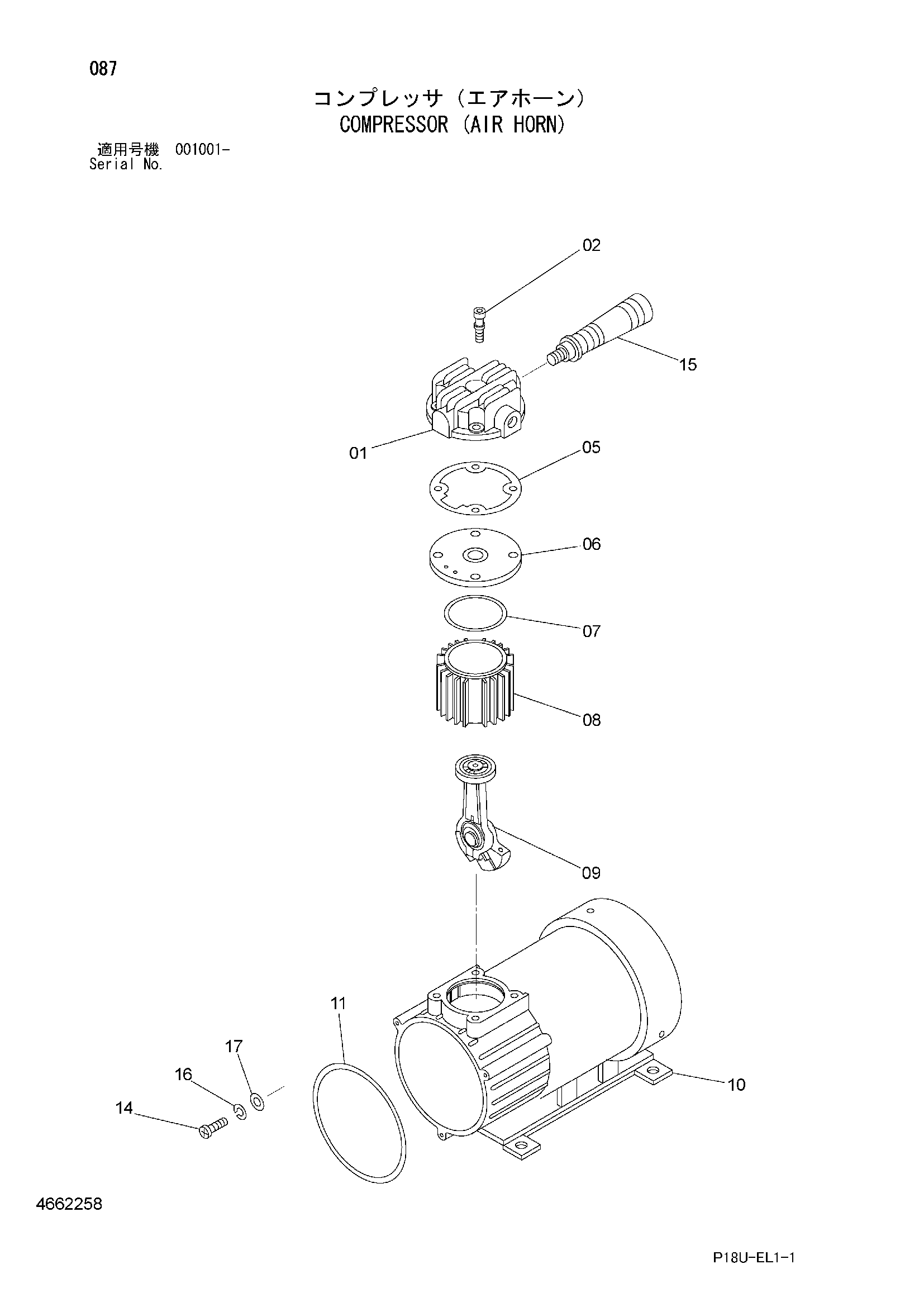

Заводская схема «Компрессор (воздушный звуковой сигнал)» для HITACHI EX3600E-6. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4662258 | Компрессор | 1 | |
| 01 | 4694461 | Головка гидроцилиндра | 1 |
| 02 | 4694465 | Болт | 4 |
| 05 | 4694466 | Прокладка | 1 |
| 06 | 4694534 | Сиденье клапан | 1 |
| 07 | 4694547 | Прокладка | 1 |
| 08 | 4694560 | Гидроцилиндр | 1 |
| 09 | 4694563 | Шток | 1 |
| 10 | 4694564 | Гидромотор | 1 |
| 11 | 4680487 | Манжета | 1 |
| 14 | M430513 | Винт | 3 |
| 15 | 4694569 | Рукоятка | 1 |
| 16 | A590905 | Пружинная шайба | 3 |
| 17 | A590105 | Плоская шайба | 3 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX3600E-6 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
