Электрооборудование (центральный)(электрический) — HITACHI EX3600E-6

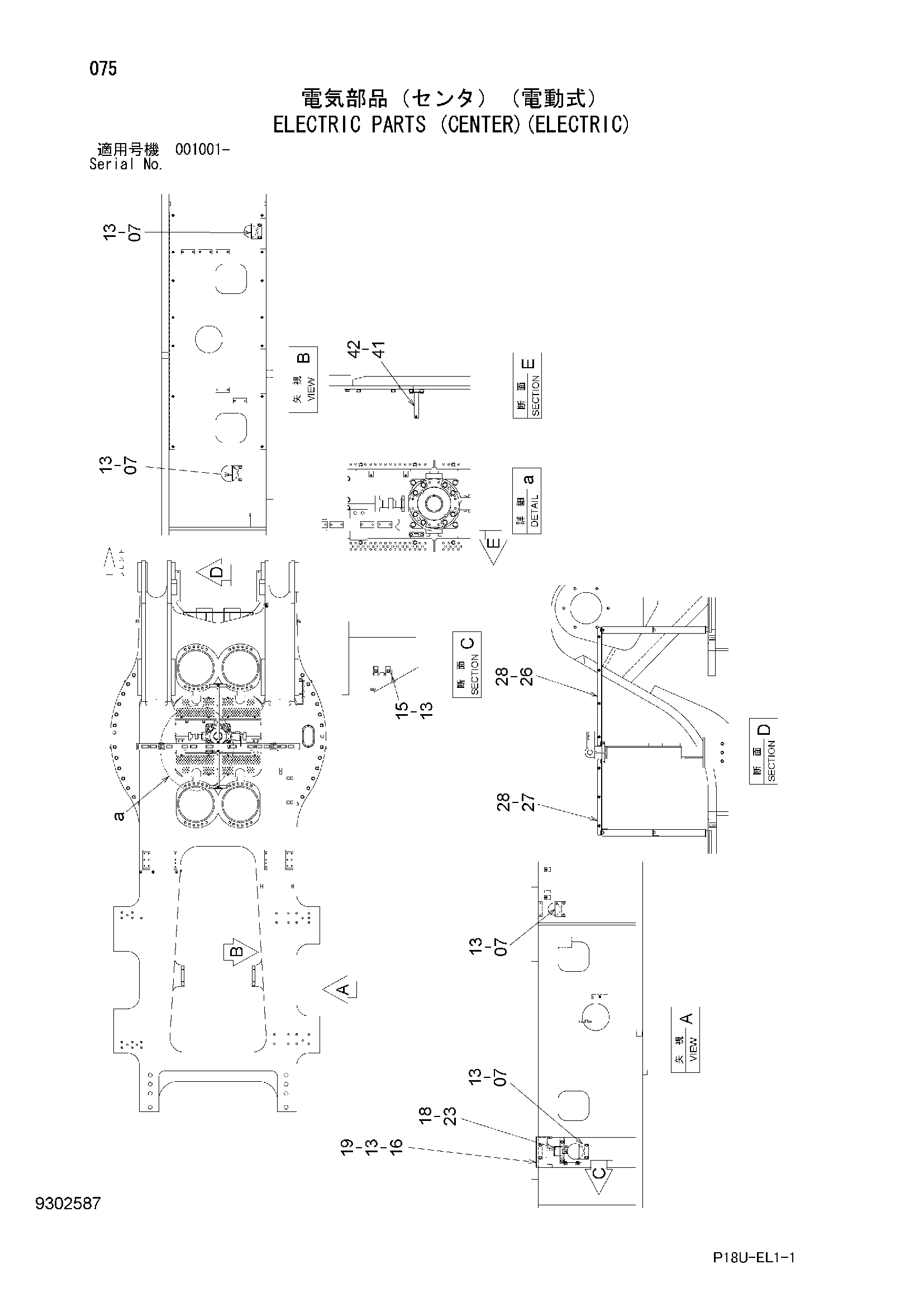

Заводская схема «Электрооборудование (центральный)(электрический)» для HITACHI EX3600E-6. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 07 | 9754635 | Кронштейн | 4 |
| 13 | J271020 | Болт с шайбой | 50 |
| 13A | J901020 | Болт | 1 |
| 13B | J222010 | Шайба | 1 |
| 15 | 4454856 | Кронштейн | 1 |
| 16 | 4665130 | Кронштейн | 1 |
| 18 | J271025 | Болт с шайбой | 2 |
| 18A | J901025 | Болт | 1 |
| 18B | J222010 | Шайба | 1 |
| 19 | J460316 | Винт с шайбой | 6 |
| 23 | 9760636 | Кронштейн | 1 |
| 26 | 9770991 | Кронштейн | 1 |
| 27 | 9770992 | Кронштейн | 1 |
| 28 | J281025 | Болт с шайбой | 4 |
| 28A | J901025 | Болт | 1 |
| 28B | 4486055 | Шайба | 1 |
| 41 | 9770999 | Кронштейн | 1 |
| 42 | J271025 | Болт с шайбой | 2 |
| 42A | J901025 | Болт | 1 |
| 42B | J222010 | Шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX3600E-6 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
