Кабина группа (2)(электрический) — HITACHI EX3600E-6

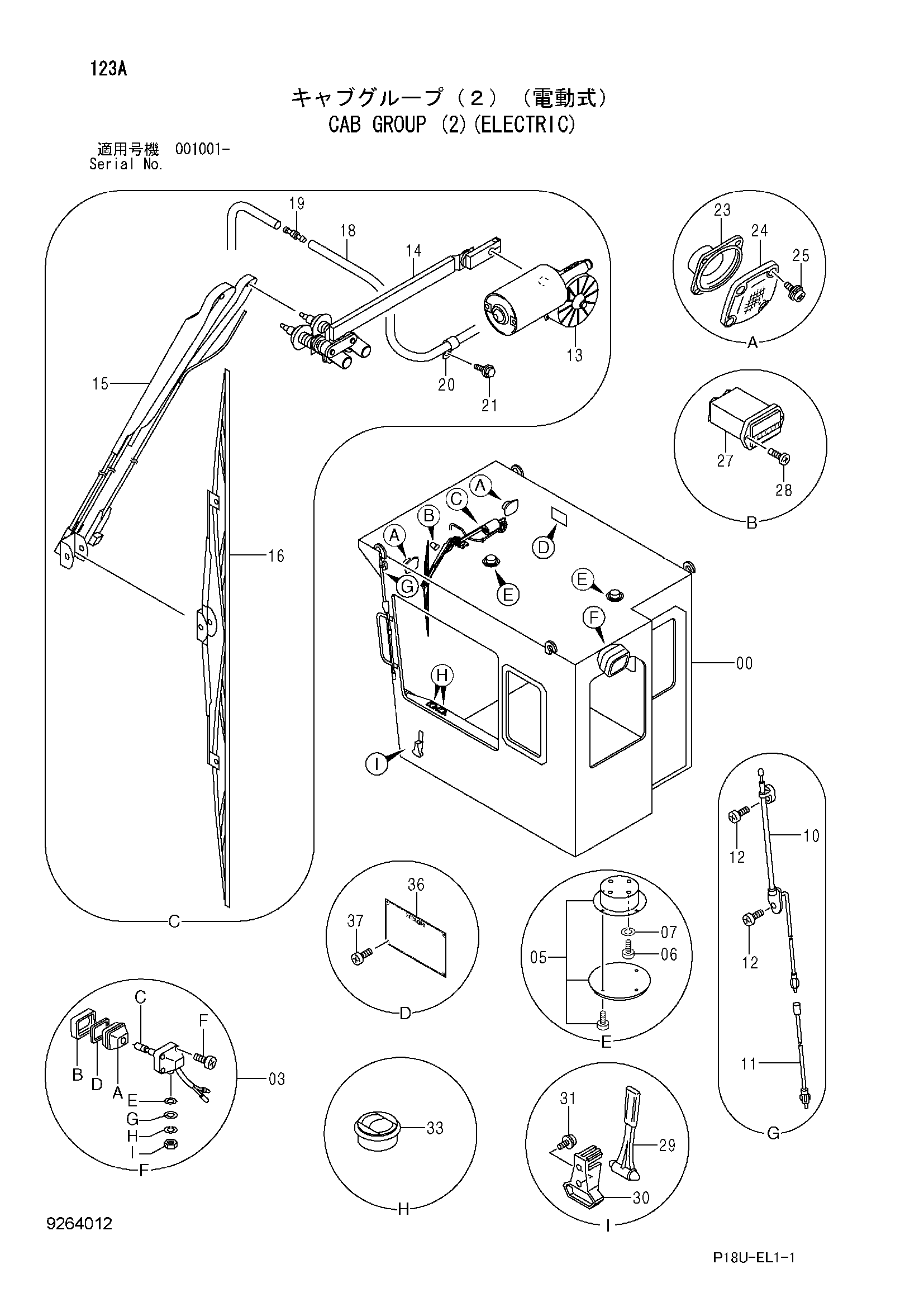

Заводская схема «Кабина группа (2)(электрический)» для HITACHI EX3600E-6. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4653484 | Кабина в сборе | 1 |
| 03 | 4336570 замена: 4326800 | Фара | 1 |
| 03 | 4326800 | Фара | 1 |
| 03A | 4326801 | Ленс блок | 1 |
| 03B | 4326802 | Рама | 1 |
| 03C | 4285648 | Лампа | 1 |
| 03D | 4326803 | Прокладка | 1 |
| 03E | 4307026 | Шайба | 1 |
| 03F | 4307027 | Винт | 4 |
| 03G | A590114 | Плоская шайба | 1 |
| 03H | A590914 | Пружинная шайба | 1 |
| 03I | J952014 | Гайка | 1 |
| 05 | 4639557 замена: 4679551 | Плафон кабины | 2 |
| 05 | 4679551 | Плафон кабины | 2 |
| 06 | M430513 | Винт | 4 |
| 06 | M430516 | Винт | 4 |
| 07 | A590905 | Пружинная шайба | 4 |
| 10 | 4123177 | Антенна | 1 |
| 10A | 4210412 | Винт | 1 |
| 10B | 4210413 | Винт | 1 |
| 11 | 4102096 | Питатель | 2 |
| 12 | M430416 | Винт | 2 |
| 13 | 4639246 | Мотор стеклоочистителя | 1 |
| 14 | 4639247 | Тяга | 1 |
| 15 | 4639248 | Рычаг стеклоочистителя | 1 |
| 16 | 4639249 | Щётка стеклоочистителя | 1 |
| 18 | 4200937 | Виниловый шланг | 1 |
| 19 | 4273335 | Клапан | 1 |
| 20 | 4190276 | Зажим | 1 |
| 21 | J271016 | Болт с шайбой | 1 |
| 21A | J901016 | Болт | 1 |
| 21B | J222010 | Шайба | 1 |
| 23 | 4361302 | Динамик | 2 |
| 24 | 4364504 | Решётка | 2 |
| 25 | 4372608 | Винт с шайбой | 8 |
| 27 | 4657890 | Измеритель хоур | 1 |
| 28 | 4427083 | Самонарезающий винт | 2 |
| 29 | 4362700 | Молоток | 1 |
| 30 | 2038764 | Кронштейн | 1 |
| 31 | J460514 | Винт с шайбой | 2 |
| 33 | 4619904 | Лоувер | 2 |
| 37 | M492564 | Приводной винт | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX3600E-6 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
