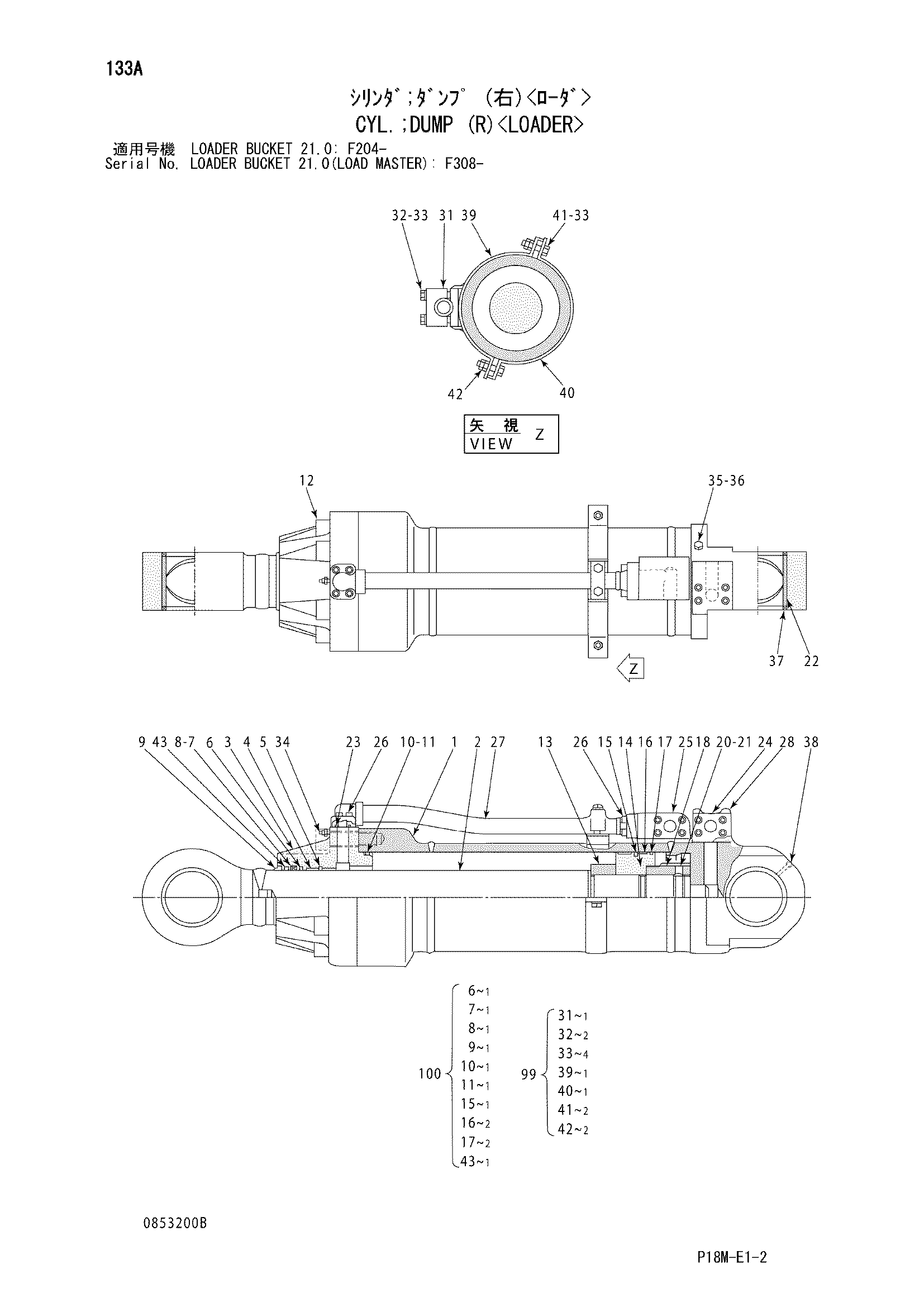

Гидроцилиндр. разгрузка (правый)<погрузчик> — HITACHI EX3600E-6

Заводская схема «Гидроцилиндр. разгрузка (правый)<погрузчик>» для HITACHI EX3600E-6. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
	4483340	Гидроцилиндр. разгрузка (правый)	1
1	0443001	Труба гидроцилиндра	1
2	0853101	Шток поршня	1
3	0853102	Головка гидроцилиндра	1
4	0353004	Втулка	1
5	0161203	Стопорное кольцо	1
6	0941506	Кольцо	1
7	0972303	U-образная манжета	1
8	0257005	Опорное кольцо	1
9	0972304	Грязесъёмное кольцо	1
10	A811210	Уплотнительное кольцо	1
11	0853106	Опорное кольцо	1
12	0336609	Болт с внутренним шестигранником	8
13	4306281	Амортизирующий подшипник	1
14	0853107	Поршень	1
15	0242712	Уплотнительное кольцо	1
16	0831308	Направляющее кольцо	2
17	0242714	Кольцо	2
18	0379814	Гайка	1
20	0379815	Установочный винт	1
21	0109124	Стальной шарик	1
22	0187312	Втулка	2
23	955612	Oーкольцо	3
24	0317410	Соединение	1
25	0317411	Соединение	1
26	0158883	Болт с внутренним шестигранником	8
27	4634396	Трубка	1
28	0191428	Болт с внутренним шестигранником	4
31	0242520	Держатель	1
32	0443006	Болт	2
33	0163408	Пружинная шайба	4
34	0643016	Бреедер воздушный	1
35	0242508	Пробка	1
36	4506418	Уплотнительное кольцо	1
37	4205000	Пылезащитное уплотнение	4
38	94-2011	Пулг	1
39	0460402	Лента	1
40	0443008	Лента	1
41	0443009	Болт	2
42	0443010	Гайка	2
43	0417605	Кольцо	1
99	4300921	Лента в сборе	1
100	4660641	Комплект уплотнений	1

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI EX3600E-6 и серийный номер машины. Это снижает риск заказа детали другого исполнения.

Запросить цену
