Вентилятор привод (масляный радиатор)(электрический) — HITACHI EX3600E-6

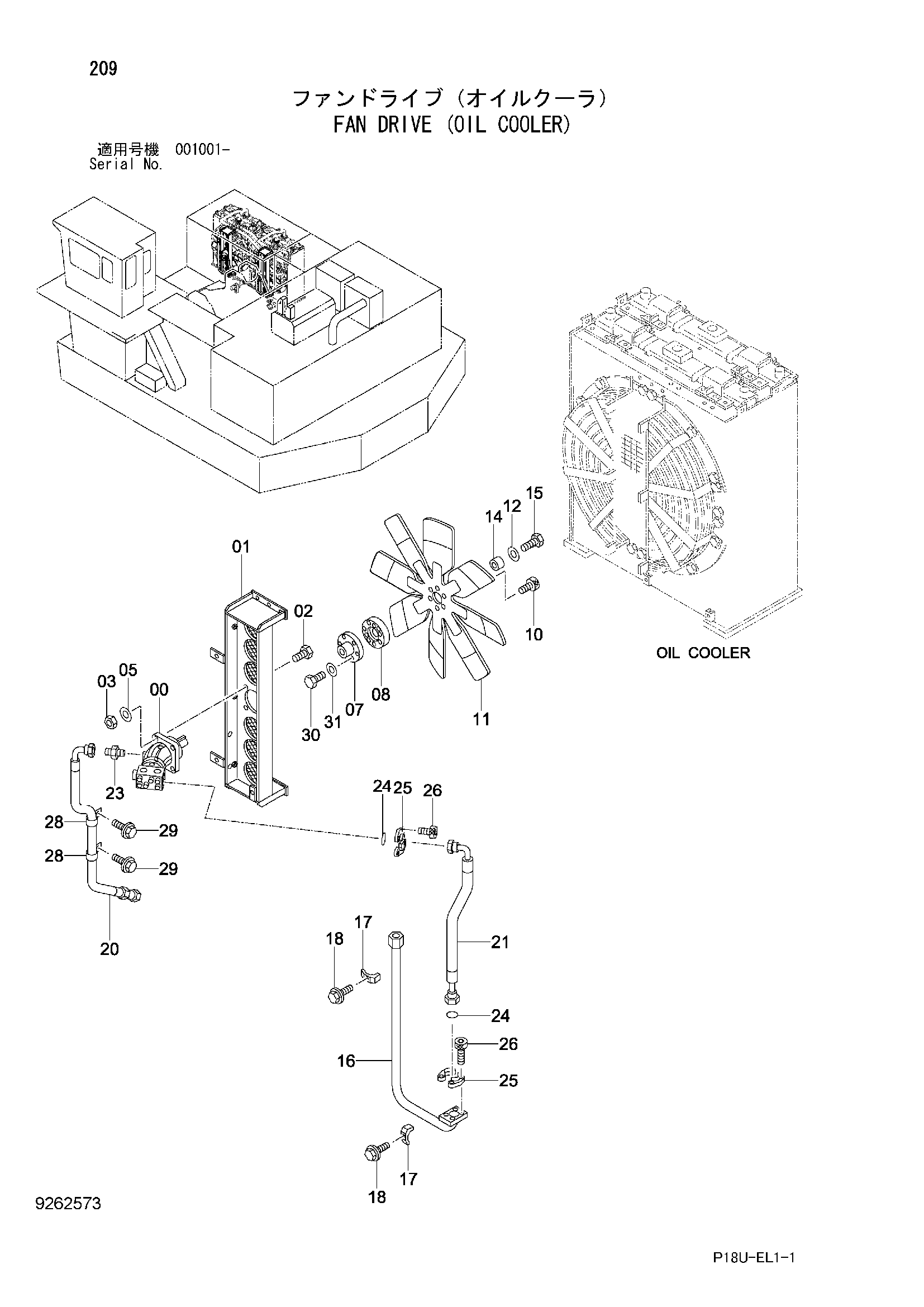

Заводская схема «Вентилятор привод (масляный радиатор)(электрический)» для HITACHI EX3600E-6. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4423413 | Гидромотор | 1 |
| 01 | 7043912 | Кронштейн | 1 |
| 02 | J921655 | Болт | 4 |
| 03 | J950016 | Гайка | 4 |
| 05 | J222016 | Шайба | 4 |
| 07 | 4442018 замена: 4671858 | Муфта | 1 |
| 07 | 4671858 | Муфта | 1 |
| 08 | 4442019 | Муфта | 1 |
| 10 | M341240 | Болт с внутренним шестигранником | 6 |
| 11 | 4471620 | Вентилятор | 1 |
| 12 | 4338542 | Плоская шайба | 1 |
| 14 | 4396683 | Проставка | 1 |
| 15 | J921665 | Болт | 1 |
| 16 | 8078750 | Трубка | 1 |
| 17 | 4053598 | Хомут трубки | 3 |
| 18 | J271270 | Болт с шайбой | 3 |
| 18A | J901270 | Болт | 1 |
| 18B | J222012 | Шайба | 1 |
| 20 | 4652658 | Шланг | 1 |
| 21 | 4432092 | Шланг | 1 |
| 23 | A852144 | Адаптер | 1 |
| 23A | 4506418 | Уплотнительное кольцо | 1 |
| 24 | 4292382 | Уплотнительное кольцо | 2 |
| 25 | 4085560 | Разъёмный фланец | 4 |
| 26 | M341240 | Болт с внутренним шестигранником | 8 |
| 28 | 4190274 | Зажим | 2 |
| 29 | J271025 | Болт с шайбой | 2 |
| 29A | J901025 | Болт | 1 |
| 29B | J222010 | Шайба | 1 |
| 30 | J921240 | Болт | 6 |
| 31 | J222012 | Шайба | 6 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX3600E-6 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
