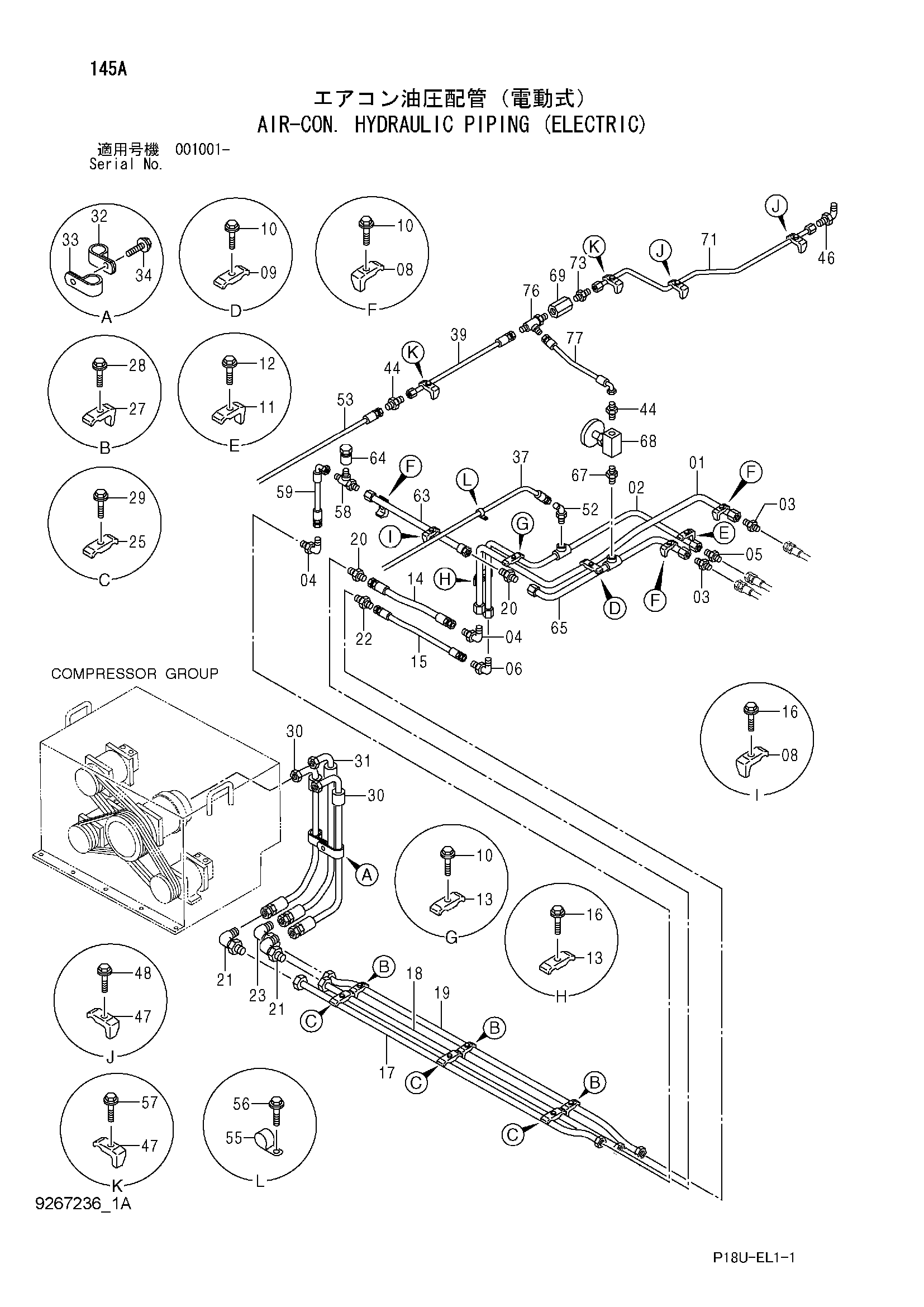

Кондиционер. гидравлические трубопроводы (электрический) — HITACHI EX3600E-6
Заводская схема «Кондиционер. гидравлические трубопроводы (электрический)» для HITACHI EX3600E-6. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 8106189 | Трубка | 1 |
| 02 | 8106183 | Трубка | 1 |
| 03 | A852166 | Адаптер | 2 |
| 03A | 4506424 | Уплотнительное кольцо | 1 |
| 04 | A852366 | Угловой штуцер | 2 |
| 04A | 4506424 | Уплотнительное кольцо | 1 |
| 05 | 4348798 | Адаптер | 1 |
| 05A | 4506418 | Уплотнительное кольцо | 1 |
| 06 | A852344 | Угловой штуцер | 1 |
| 06A | 4506418 | Уплотнительное кольцо | 1 |
| 08 | 4053595 | Хомут трубки | 4 |
| 09 | 4053596 | Хомут трубки | 1 |
| 10 | J271255 | Болт с шайбой | 5 |
| 10A | J901255 | Болт | 1 |
| 10B | J222012 | Шайба | 1 |
| 11 | 4053594 | Хомут трубки | 1 |
| 12 | J271050 | Болт с шайбой | 1 |
| 12A | J901050 | Болт | 1 |
| 12B | J222010 | Шайба | 1 |
| 13 | 4141806 | Хомут трубки | 2 |
| 14 | 4403183 | Шланг | 1 |
| 15 | 4305005 | Шланг | 1 |
| 16 | J271260 | Болт с шайбой | 2 |
| 16A | J901260 | Болт | 1 |
| 16B | J222012 | Шайба | 1 |
| 17 | 9766625 | Трубка | 1 |
| 18 | 9766624 | Трубка | 1 |
| 19 | 9766626 | Трубка | 1 |
| 20 | A852166 | Адаптер | 2 |
| 20A | 4506424 | Уплотнительное кольцо | 1 |
| 21 | A852366 | Угловой штуцер | 2 |
| 21A | 4506424 | Уплотнительное кольцо | 1 |
| 22 | A852144 | Адаптер | 1 |
| 22A | 4506418 | Уплотнительное кольцо | 1 |
| 23 | A852344 | Угловой штуцер | 1 |
| 23A | 4506418 | Уплотнительное кольцо | 1 |
| 25 | 4053596 | Хомут трубки | 3 |
| 27 | 4053594 | Хомут трубки | 3 |
| 28 | J271050 | Болт с шайбой | 3 |
| 28A | J901050 | Болт | 1 |
| 28B | J222010 | Шайба | 1 |
| 29 | J271255 | Болт с шайбой | 3 |
| 29A | J901255 | Болт | 1 |
| 29B | J222012 | Шайба | 1 |
| 30 | 4432873 | Шланг | 2 |
| 31 | 4313153 | Шланг | 1 |
| 32 | 4192035 | Зажим | 1 |
| 33 | 4190291 | Зажим | 1 |
| 34 | J271030 | Болт с шайбой | 1 |
| 34A | J901030 | Болт | 1 |
| 34B | J222010 | Шайба | 1 |
| 37 | 4250870 | Шланг | 1 |
| 39 | 9766631 | Трубка | 1 |
| 44 | A852133 | Адаптер | 2 |
| 44A | 4509180 | Уплотнительное кольцо | 1 |
| 46 | A852333 | Угловой штуцер | 1 |
| 46A | 4509180 | Уплотнительное кольцо | 1 |
| 47 | 4138227 | Хомут трубки | 4 |
| 48 | J271040 | Болт с шайбой | 2 |
| 48A | J901040 | Болт | 1 |
| 48B | J222010 | Шайба | 1 |
| 52 | A852244 | Угловой штуцер | 1 |
| 52A | 4506418 | Уплотнительное кольцо | 1 |
| 53 | 4348446 | Шланг | 1 |
| 55 | 4190277 | Зажим | 1 |
| 56 | J271025 | Болт с шайбой | 1 |
| 56A | J901025 | Болт | 1 |
| 56B | J222010 | Шайба | 1 |
| 57 | J271045 | Болт с шайбой | 2 |
| 57A | J901012 | Болт | 1 |
| 57B | J222010 | Шайба | 1 |
| 58 | 4286917 | Тройник | 1 |
| 58A | 4506424 | Уплотнительное кольцо | 1 |
| 59 | 4664463 | Шланг | 1 |
| 63 | 9768038 | Трубка | 1 |
| 64 | 4208224 | Пробка | 1 |
| 65 | 8107809 | Трубка | 1 |
| 67 | 4198472 | Адаптер | 1 |
| 67A | 4509180 | Уплотнительное кольцо | 1 |
| 68 | 4620787 | Запорный клапан | 1 |
| 69 | 4404795 | Обратный клапан | 1 |
| 71 | 8110034 | Трубка | 1 |
| 73 | 4620794 | Адаптер | 1 |
| 73A | 4509180 | Уплотнительное кольцо | 1 |
| 76 | A852433 | Тройник | 1 |
| 76A | 4509180 | Уплотнительное кольцо | 1 |
| 77 | 4315332 | Шланг | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX3600E-6 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
