Механизм натяжения гидроцилиндр (электрический) — HITACHI EX3600E-6

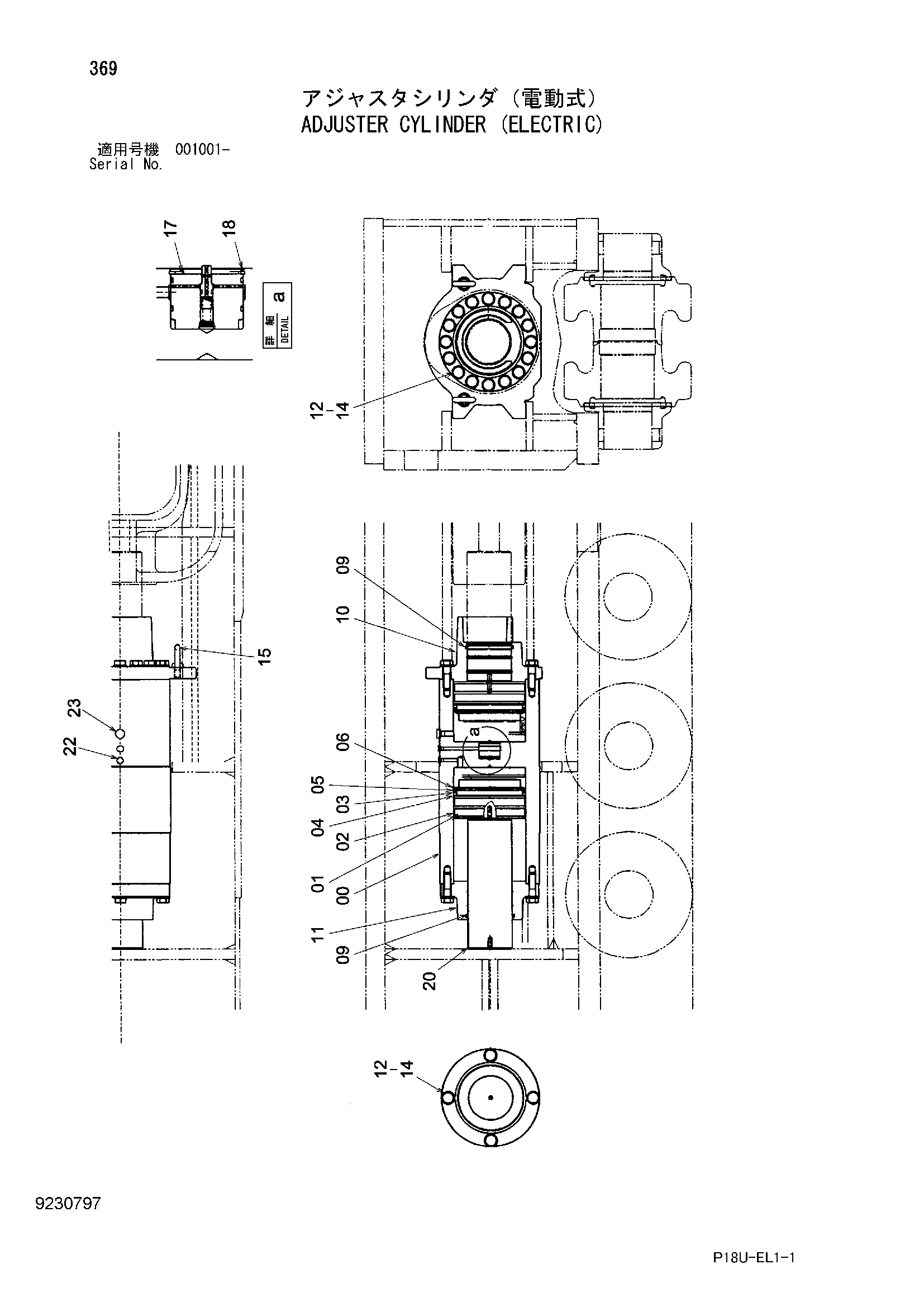

Заводская схема «Механизм натяжения гидроцилиндр (электрический)» для HITACHI EX3600E-6. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 9230797 | Механизм натяжения гидроцилиндр | 2 | |
| 00 | 1027041 | Гидроцилиндр | 1 |
| 01 | 3035173 | Поршень | 2 |
| 02 | 4187600 | Износостойкое кольцо | 4 |
| 03 | 4187602 | U-образная манжета | 2 |
| 04 | 4187601 | Опорное кольцо | 2 |
| 05 | 4187599 | Пластина | 2 |
| 06 | 4061124 | Стопорное кольцо | 2 |
| 09 | 4140486 | Уплотнительное кольцо | 2 |
| 10 | 2044475 | Фланец | 1 |
| 11 | 3035175 | Фланец | 1 |
| 12 | 4085857 | Шайба | 20 |
| 14 | J932795 | Болт | 20 |
| 15 | 4085154 | Болт проушина | 2 |
| 17 | 4187925 | Клапан | 1 |
| 18 | 988850 | Стопорное кольцо | 1 |
| 20 | 4187604 | Шток | 1 |
| 22 | A885002 | Пробка | 2 |
| 23 | A885004 | Пробка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX3600E-6 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
