Крышка (гусеница)(электрический) — HITACHI EX3600E-6

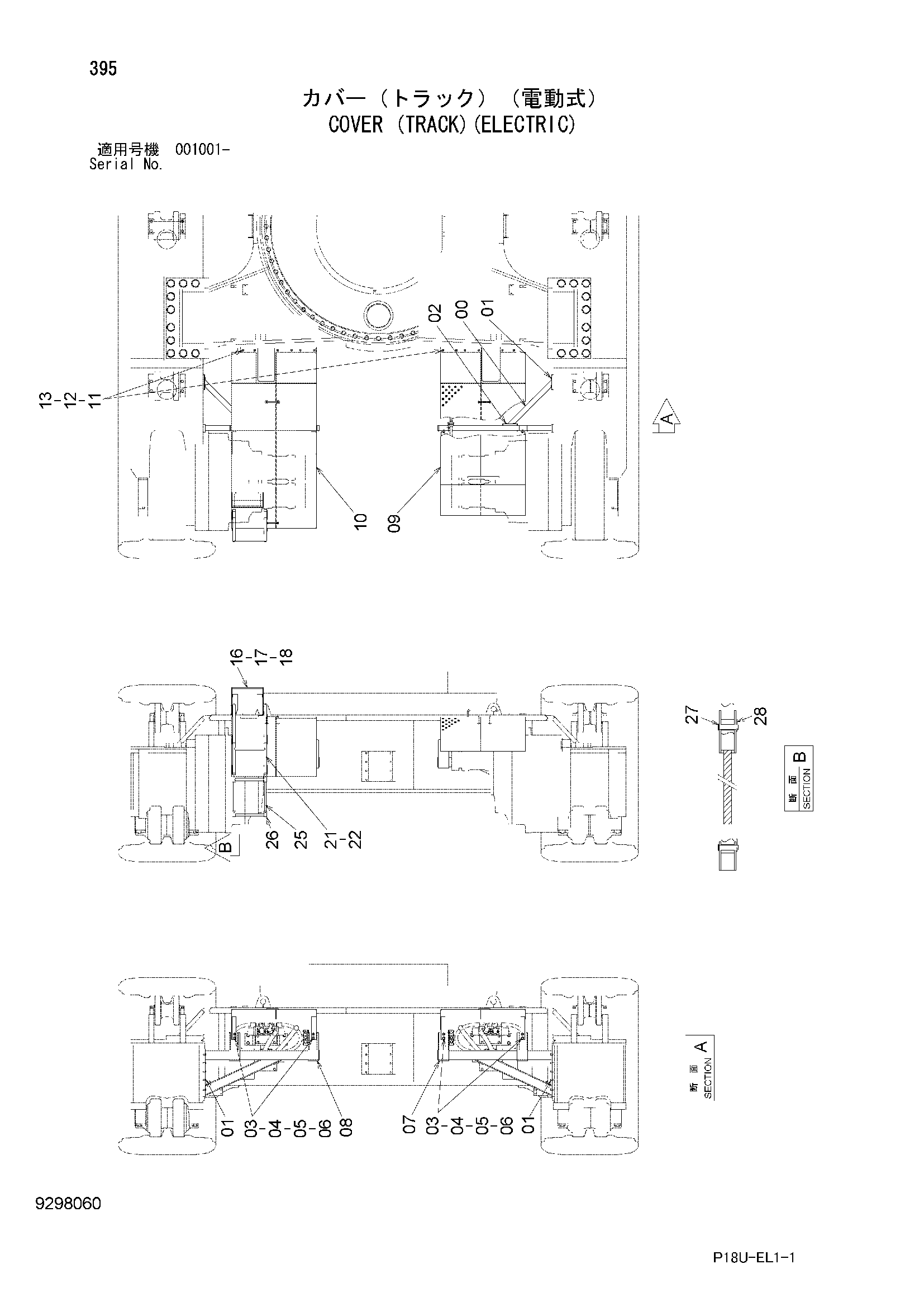

Заводская схема «Крышка (гусеница)(электрический)» для HITACHI EX3600E-6. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8116020 | Опора | 2 |
| 01 | J281230 | Болт с шайбой | 18 |
| 01A | J901230 | Болт | 1 |
| 01B | 4249324 | Шайба | 1 |
| 02 | J281240 | Болт с шайбой | 8 |
| 02A | J901240 | Болт | 1 |
| 02B | 4249324 | Шайба | 1 |
| 03 | J901240 | Болт | 8 |
| 04 | A590912 | Пружинная шайба | 8 |
| 05 | 449490 | Плоская шайба | 16 |
| 06 | J950012 | Гайка | 8 |
| 07 | 6026954 | Опора | 1 |
| 08 | 6026955 | Опора | 1 |
| 09 | 6026965 | Крышка | 1 |
| 10 | 6026931 | Крышка | 1 |
| 11 | J901230 | Болт | 12 |
| 12 | A590912 | Пружинная шайба | 12 |
| 13 | 449490 | Плоская шайба | 12 |
| 16 | 8080340 | Ступень | 1 |
| 17 | J901225 | Болт | 4 |
| 18 | A590912 | Пружинная шайба | 4 |
| 21 | 8080264 | Ступень | 1 |
| 22 | J271230 | Болт с шайбой | 12 |
| 22A | J901230 | Болт | 1 |
| 22B | J222012 | Шайба | 1 |
| 25 | 4200559 | Канат провод | 2 |
| 26 | 9727401 | Ступень | 1 |
| 27 | 4200558 | Палец | 4 |
| 28 | A764020 | Шплинт | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX3600E-6 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
