Гидромотор группа (электрический) — HITACHI EX3600E-6

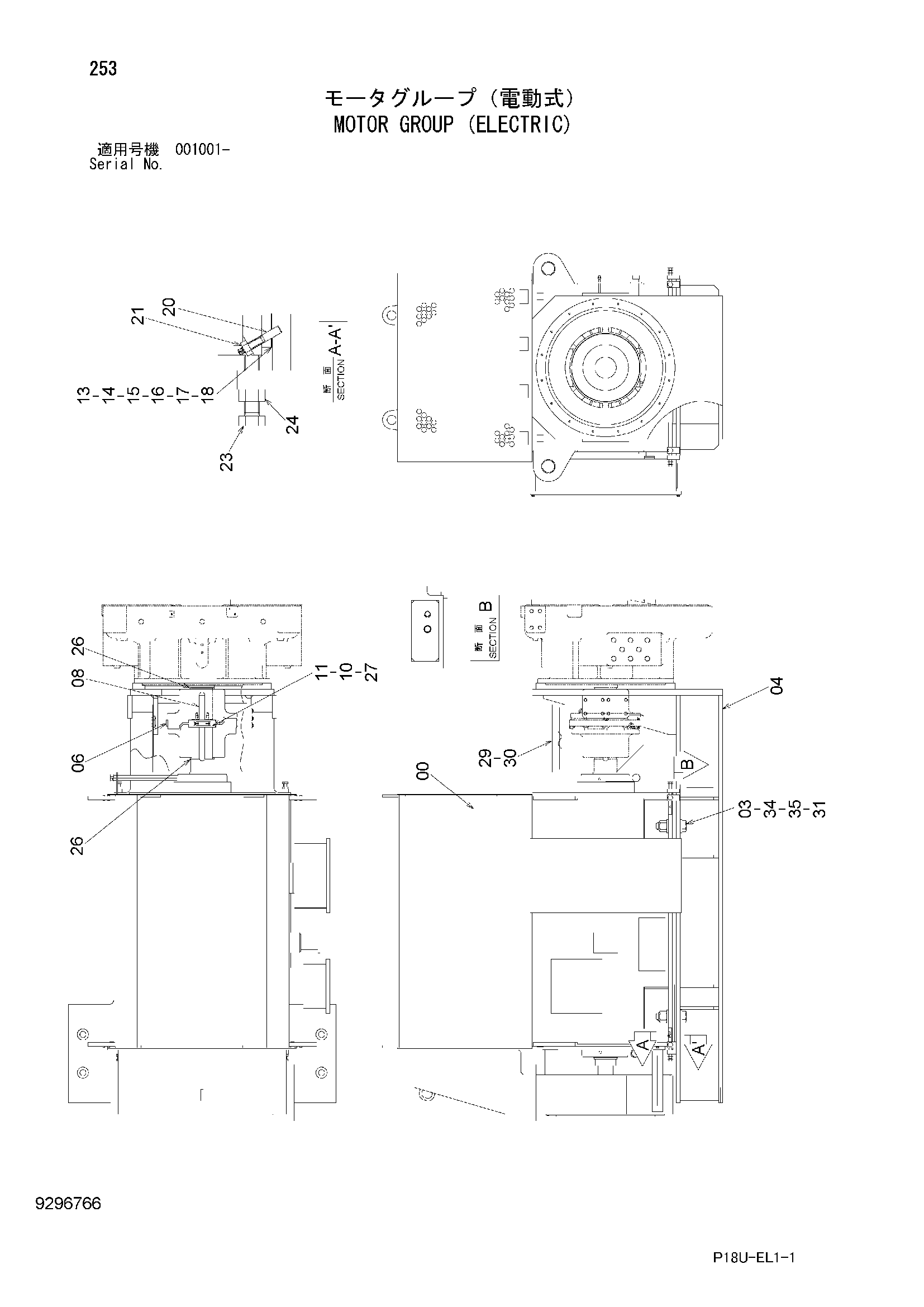

Заводская схема «Гидромотор группа (электрический)» для HITACHI EX3600E-6. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4687811 | Гидромотор | 1 |
| 03 | J953042 | Гайка | 4 |
| 04 | 5012148 | Базовый гидромотор | 1 |
| 06 | 4691173 | Муфта | 1 |
| 08 | 94-2434 | Шпонка | 1 |
| 10 | 4024518 | Стопорная шайба | 2 |
| 11 | J901640 | Болт | 4 |
| 13 | 4695984 | Регулировочная шайба 0.5mm | 8 |
| 14 | 4695985 | Регулировочная шайба 0.1mm | 8 |
| 15 | 4695986 | Регулировочная шайба 0.2mm | 8 |
| 16 | 4695987 | Регулировочная шайба 0.5mm | 8 |
| 17 | 4695988 | Регулировочная шайба 1.0mm | 8 |
| 18 | 4695989 | Регулировочная шайба 2.0mm | 8 |
| 20 | 4472141 | Болт кнокк | 2 |
| 21 | J950010 | Гайка | 2 |
| 23 | M162080 | Болт | 8 |
| 24 | J953020 | Гайка | 8 |
| 26 | 4691215 | Проставка | 2 |
| 27 | 4691218 | Фиксатор | 2 |
| 29 | 8116716 | Крышка | 1 |
| 30 | J281020 | Болт с шайбой | 6 |
| 30A | J901020 | Болт | 1 |
| 30B | 4486055 | Шайба | 1 |
| 31 | 4697545 | Болт | 4 |
| 34 | 4691667 | U-образная гайка | 4 |
| 35 | J222042 | Шайба | 8 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX3600E-6 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
