Трос опора (электрический) — HITACHI EX3600E-6

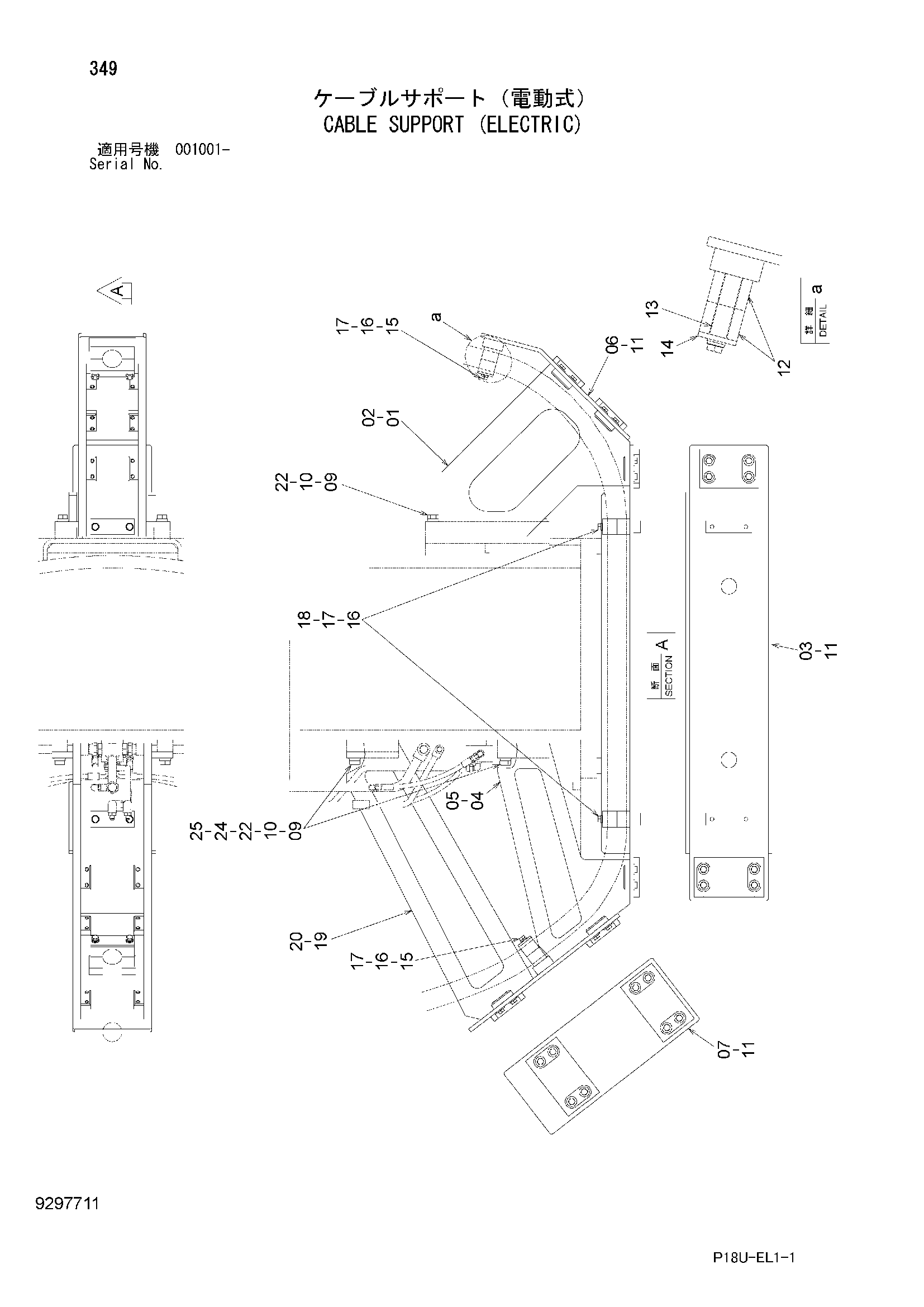

Заводская схема «Трос опора (электрический)» для HITACHI EX3600E-6. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 8112994 | Кронштейн | 1 |
| 02 | 8113436 | Кронштейн | 1 |
| 03 | 8116215 | Защитный кожух | 1 |
| 04 | 8116229 | Кронштейн | 1 |
| 05 | 8116230 | Кронштейн | 1 |
| 06 | 8116199 | Крышка | 1 |
| 07 | 8116220 | Крышка | 1 |
| 09 | A590920 | Пружинная шайба | 16 |
| 10 | A590120 | Плоская шайба | 16 |
| 11 | J281235 | Болт с шайбой | 24 |
| 11A | J901235 | Болт | 1 |
| 11B | 4249324 | Шайба | 1 |
| 12 | 4692118 | Хомут трос | 8 |
| 13 | 4472406 | Проставка | 8 |
| 14 | 4472562 | Пластина | 4 |
| 15 | J901202 | Болт | 4 |
| 16 | A590912 | Пружинная шайба | 8 |
| 17 | A590112 | Плоская шайба | 8 |
| 18 | J901204 | Болт | 4 |
| 19 | 8116231 | Кронштейн | 1 |
| 20 | 8116232 | Кронштейн | 1 |
| 22 | J912060 | Болт | 16 |
| 24 | 4697483 | Регулировочная шайба 0.5mm | 10 |
| 25 | 4697484 | Регулировочная шайба 2.3mm | 8 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX3600E-6 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
