Блинд — HITACHI EX3600E-6

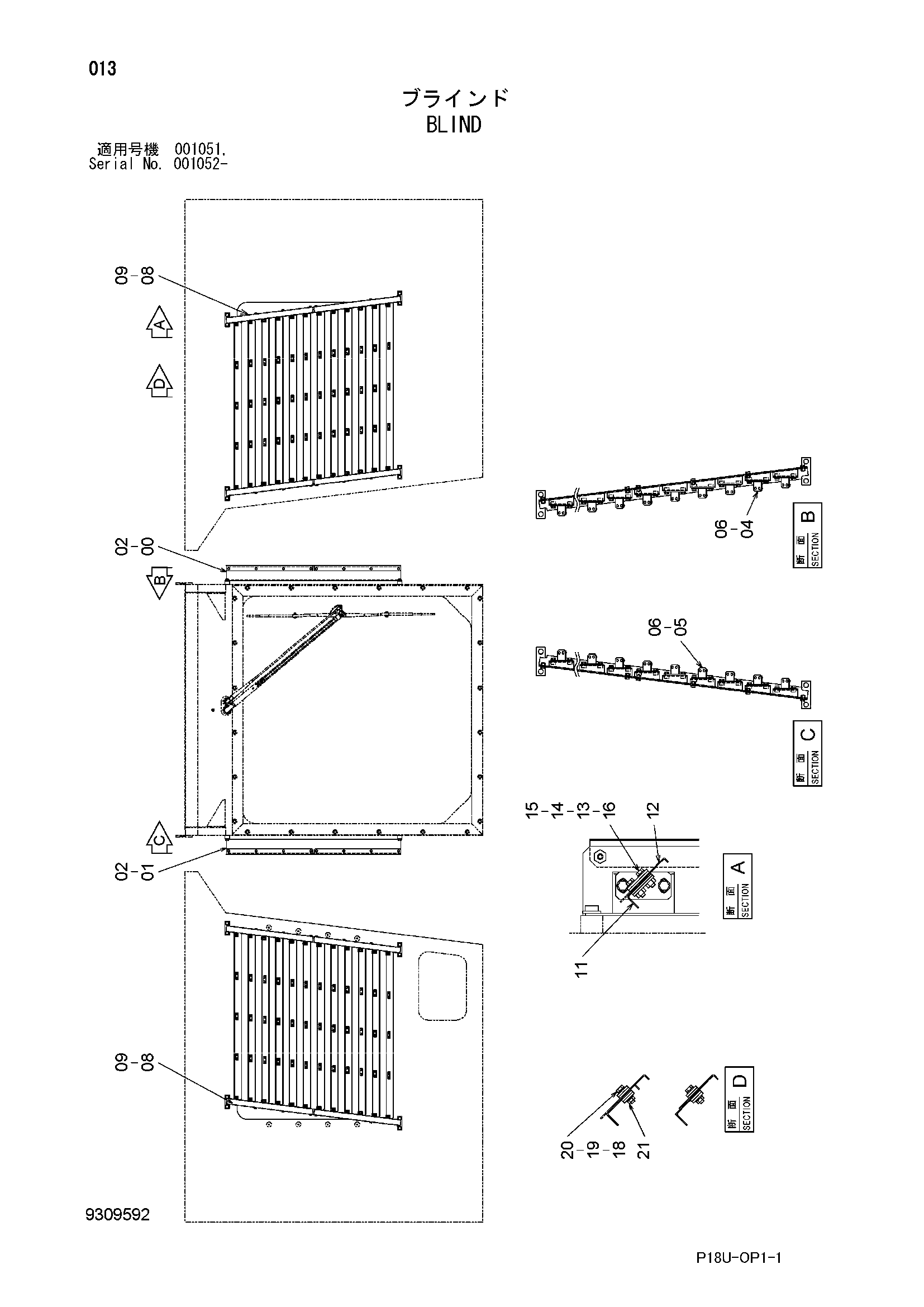

Заводская схема «Блинд» для HITACHI EX3600E-6. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8120121 | Кронштейн | 2 |
| 01 | 8120120 | Кронштейн | 2 |
| 02 | J271225 | Болт с шайбой | 16 |
| 02A | J901225 | Болт | 1 |
| 02B | J222012 | Шайба | 1 |
| 04 | 8120014 | Кронштейн | 24 |
| 05 | 8120015 | Кронштейн | 24 |
| 06 | J260820 | Болт с шайбой | 96 |
| 06A | J900820 | Болт | 1 |
| 06B | A590108 | Плоская шайба | 1 |
| 08 | 4707987 | Крышка | 8 |
| 09 | J260816 | Болт с шайбой | 32 |
| 09A | J900816 | Болт | 1 |
| 09B | A590108 | Плоская шайба | 1 |
| 11 | 4707638 | Блинд | 24 |
| 12 | 4707637 | Блинд | 24 |
| 13 | 4707729 | Резиновая прокладка | 96 |
| 14 | 4707736 | Пластина | 96 |
| 15 | J260630 | Болт с шайбой | 96 |
| 15A | J900630 | Болт | 1 |
| 15B | A590106 | Плоская шайба | 1 |
| 16 | 4045245 | U-образная гайка | 96 |
| 18 | 4707730 | Резиновая прокладка | 144 |
| 19 | 4707735 | Пластина | 144 |
| 20 | J260630 | Болт с шайбой | 144 |
| 20A | J900630 | Болт | 1 |
| 20B | A590106 | Плоская шайба | 1 |
| 21 | 4045245 | U-образная гайка | 144 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX3600E-6 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
