Подогрев щиток (2)(электрический) — HITACHI EX3600E-6

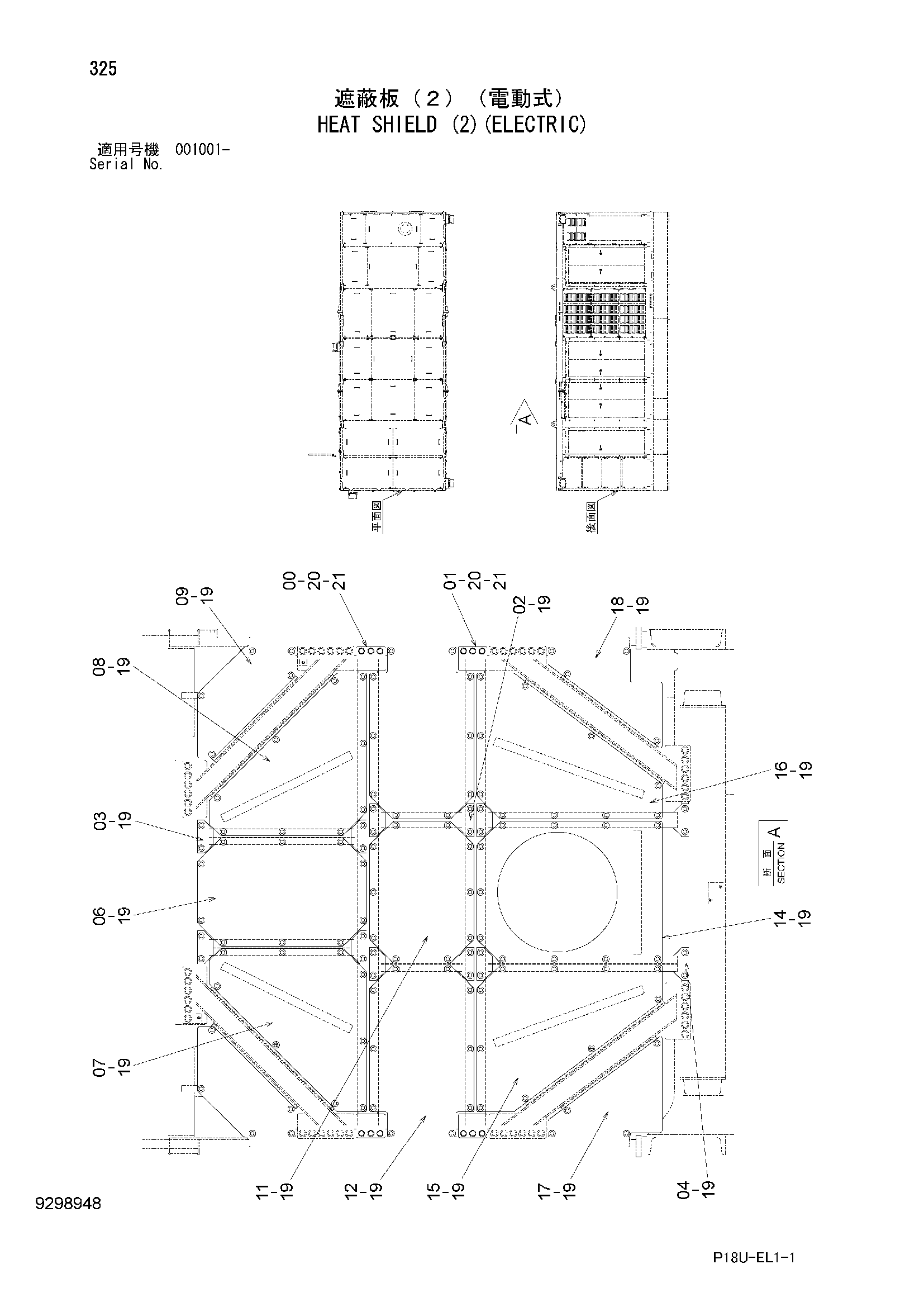

Заводская схема «Подогрев щиток (2)(электрический)» для HITACHI EX3600E-6. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 7055981 | Балка | 1 |
| 01 | 7055985 | Балка | 1 |
| 02 | 9770391 | Кронштейн | 2 |
| 03 | 9764155 | Кронштейн | 2 |
| 04 | 9770396 | Кронштейн | 2 |
| 06 | 4634169 | Крышка | 1 |
| 07 | 8116561 | Крышка | 1 |
| 08 | 8100113 | Крышка | 1 |
| 09 | 4692772 | Крышка | 2 |
| 11 | 4692710 | Крышка | 1 |
| 12 | 4692709 | Крышка | 2 |
| 14 | 8116001 | Крышка | 1 |
| 15 | 8116011 | Крышка | 1 |
| 16 | 8116009 | Крышка | 1 |
| 17 | 4692767 | Крышка | 1 |
| 18 | 4695715 | Крышка | 1 |
| 19 | J281030 | Болт с шайбой | 131 |
| 19A | J901030 | Болт | 1 |
| 19B | 4486055 | Шайба | 1 |
| 20 | J901640 | Болт | 12 |
| 21 | A590116 | Плоская шайба | 12 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX3600E-6 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
