Всасывающие трубопроводы (насос)(электрический) — HITACHI EX3600E-6

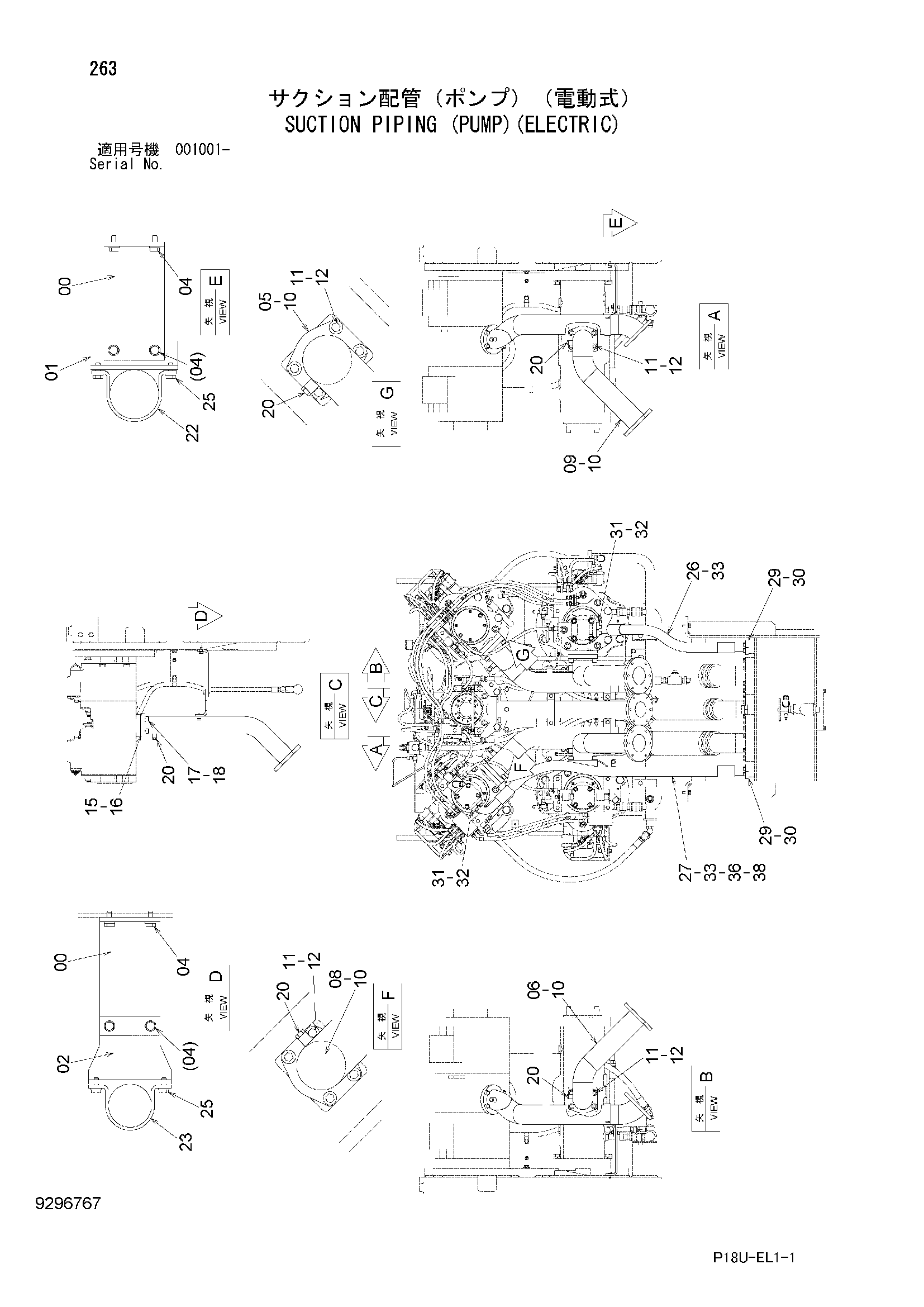

Заводская схема «Всасывающие трубопроводы (насос)(электрический)» для HITACHI EX3600E-6. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4430323 | Кронштейн | 3 |
| 01 | 4430325 | Кронштейн | 2 |
| 02 | 4430324 | Кронштейн | 1 |
| 04 | J271025 | Болт с шайбой | 12 |
| 04A | J901025 | Болт | 1 |
| 04B | J222010 | Шайба | 1 |
| 05 | 8110224 | Трубка | 1 |
| 06 | 8078546 | Трубка | 1 |
| 08 | 8078547 | Трубка | 1 |
| 09 | 8078545 | Трубка | 1 |
| 10 | A810100 | Уплотнительное кольцо | 4 |
| 11 | M341645 | Болт с внутренним шестигранником | 16 |
| 12 | A590916 | Пружинная шайба | 16 |
| 15 | 8078544 | Трубка | 1 |
| 16 | A810090 | Уплотнительное кольцо | 1 |
| 17 | M341645 | Болт с внутренним шестигранником | 4 |
| 18 | A590916 | Пружинная шайба | 4 |
| 20 | A885002 | Пробка | 5 |
| 20A | 957366 | Уплотнительное кольцо | 1 |
| 22 | 4186854 | Хомут трубки | 2 |
| 23 | 4000910 | Хомут трубки | 1 |
| 25 | J271025 | Болт с шайбой | 6 |
| 25A | J901025 | Болт | 1 |
| 25B | J222010 | Шайба | 1 |
| 26 | 4433368 | Шланг | 1 |
| 27 | 4433369 | Шланг | 1 |
| 29 | 4154614 | Разъёмный фланец | 4 |
| 30 | M341230 | Болт с внутренним шестигранником | 8 |
| 31 | 4024049 | Разъёмный фланец | 4 |
| 32 | M341030 | Болт с внутренним шестигранником | 8 |
| 33 | 4508805 | Уплотнительное кольцо | 4 |
| 36 | 4193848 | Зажим | 1 |
| 38 | J271025 | Болт с шайбой | 1 |
| 38A | J901025 | Болт | 1 |
| 38B | J222010 | Шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX3600E-6 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
