Кабина группа (1) — HITACHI EX3600E-6

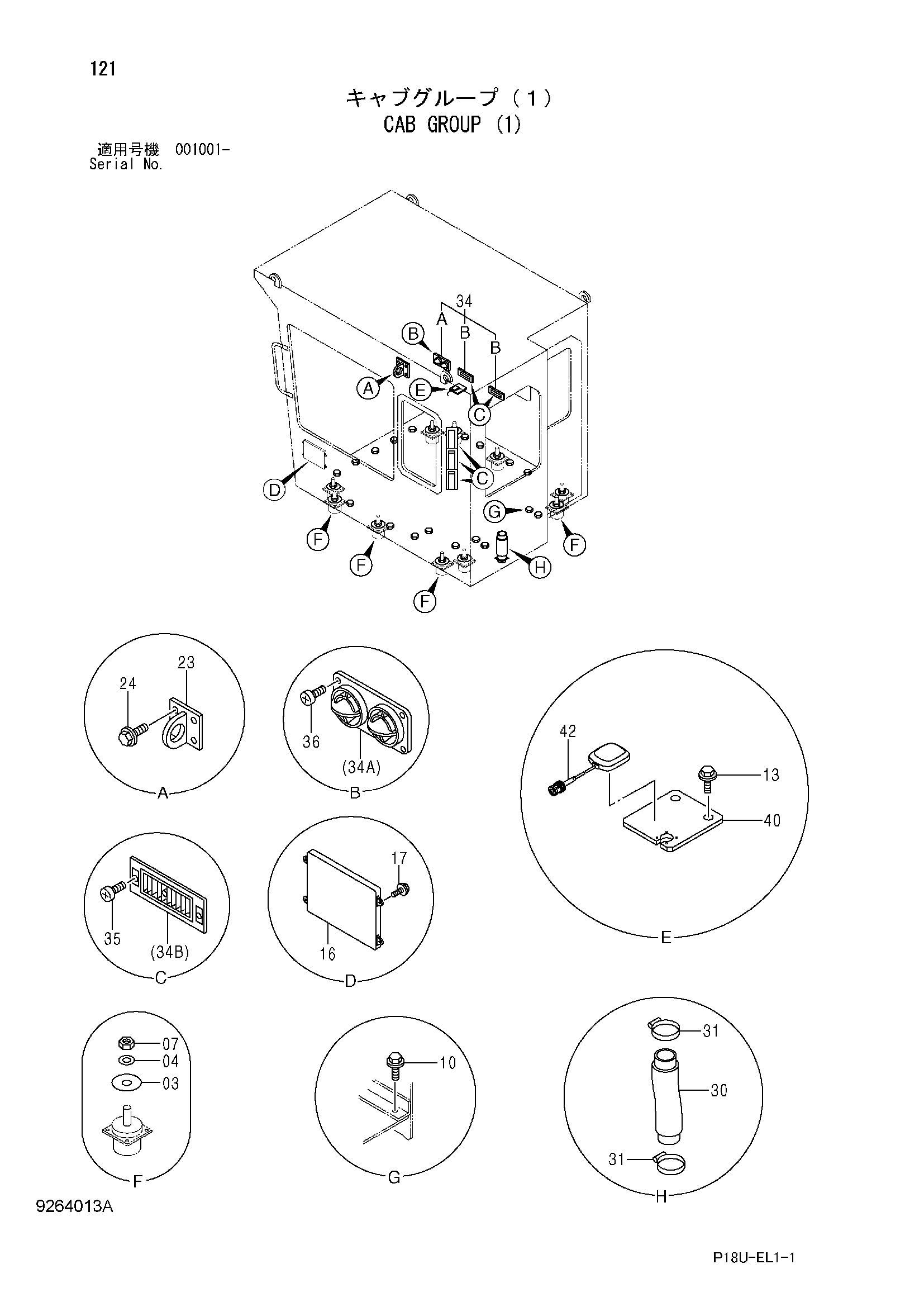

Заводская схема «Кабина группа (1)» для HITACHI EX3600E-6. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 03 | 4433121 | Пластина | 10 |
| 04 | A590118 | Плоская шайба | 10 |
| 07 | 4600034 | Гайка | 10 |
| 10 | J271240 | Болт с шайбой | 18 |
| 10A | J901240 | Болт | 1 |
| 10B | J222012 | Шайба | 1 |
| 13 | J271025 | Болт с шайбой | 2 |
| 13A | J901025 | Болт | 1 |
| 13B | J222010 | Шайба | 1 |
| 16 | 9302696 | Контроллер (идув | 1 |
| 17 | J260625 | Болт с шайбой | 4 |
| 17A | J900625 | Болт | 1 |
| 17B | A590106 | Плоская шайба | 1 |
| 23 | 9751610 | Кронштейн | 1 |
| 24 | J271035 | Болт с шайбой | 4 |
| 24A | J901035 | Болт | 1 |
| 24B | J222010 | Шайба | 1 |
| 30 | 4642820 | Воздушный шланг | 1 |
| 31 | 4245194 | Хомут шланга | 2 |
| 34 | 4621637 | Решётка | 1 |
| 34A | 4372342 | Решётка | 2 |
| 34B | 4359980 | Решётка | 5 |
| 35 | J660516 | Винт | 10 |
| 36 | J660414 | Винт | 8 |
| 40 | 4618910 | Пластина | 1 |
| 42 | 4640535 | Антенна | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX3600E-6 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
