Ступень (электрический) — HITACHI EX3600E-6

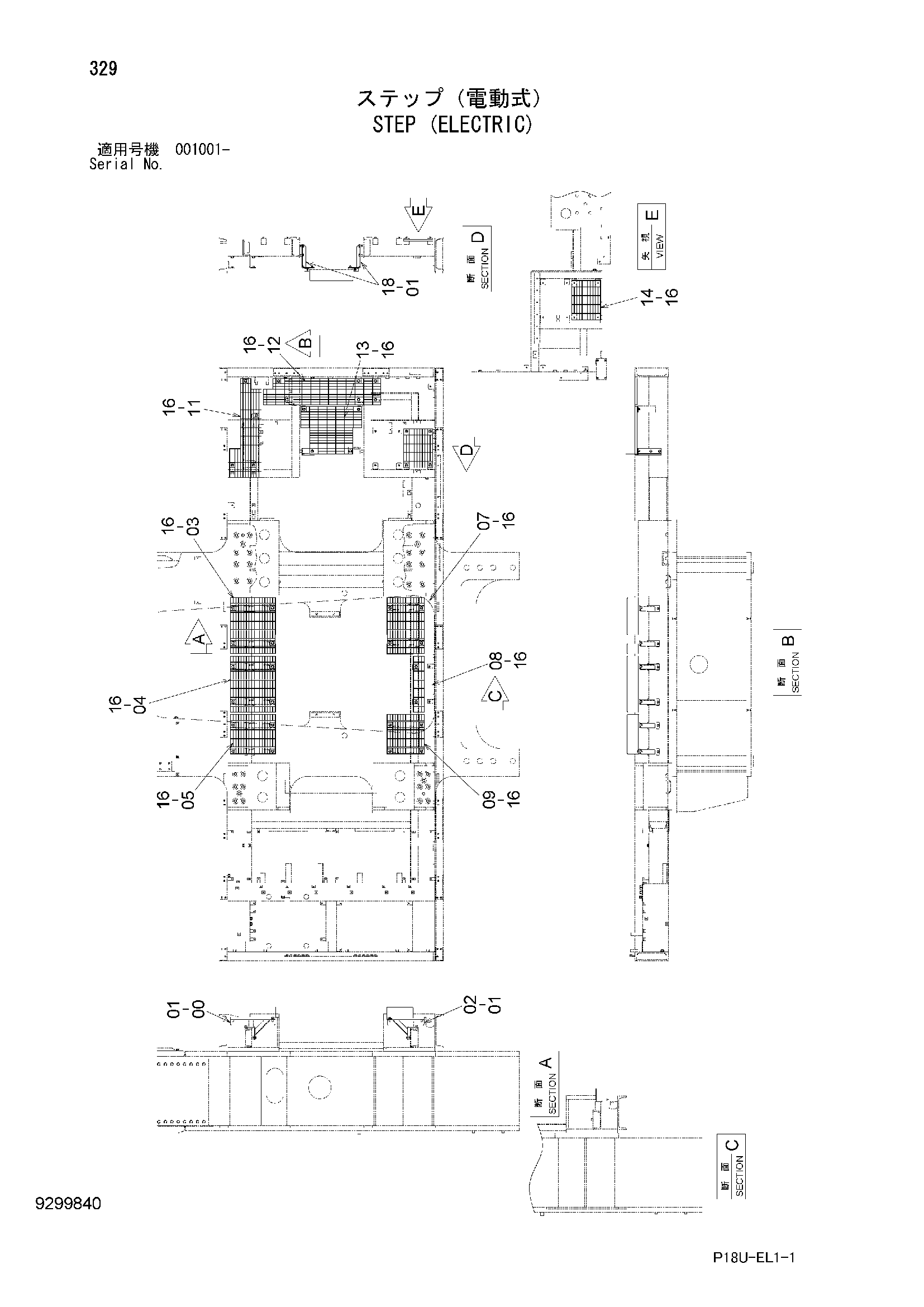

Заводская схема «Ступень (электрический)» для HITACHI EX3600E-6. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8116659 | Кронштейн | 6 |
| 01 | J271230 | Болт с шайбой | 24 |
| 01A | J901230 | Болт | 1 |
| 01B | J222012 | Шайба | 1 |
| 02 | 8117646 | Кронштейн | 4 |
| 03 | 8116809 | Ступень | 1 |
| 04 | 8116648 | Ступень | 1 |
| 05 | 8116647 | Ступень | 1 |
| 07 | 8116638 | Ступень | 1 |
| 08 | 8116649 | Ступень | 1 |
| 09 | 8116637 | Ступень | 1 |
| 11 | 8079294 | Ступень | 1 |
| 12 | 8109862 | Ступень | 1 |
| 13 | 7038045 | Ступень | 1 |
| 14 | 8079301 | Ступень | 1 |
| 16 | J281035 | Болт с шайбой | 40 |
| 16A | J901035 | Болт | 1 |
| 16B | 4486055 | Шайба | 1 |
| 18 | 9754343 | Кронштейн | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX3600E-6 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
