Стаир ходовой опора — HITACHI EX3600E-6

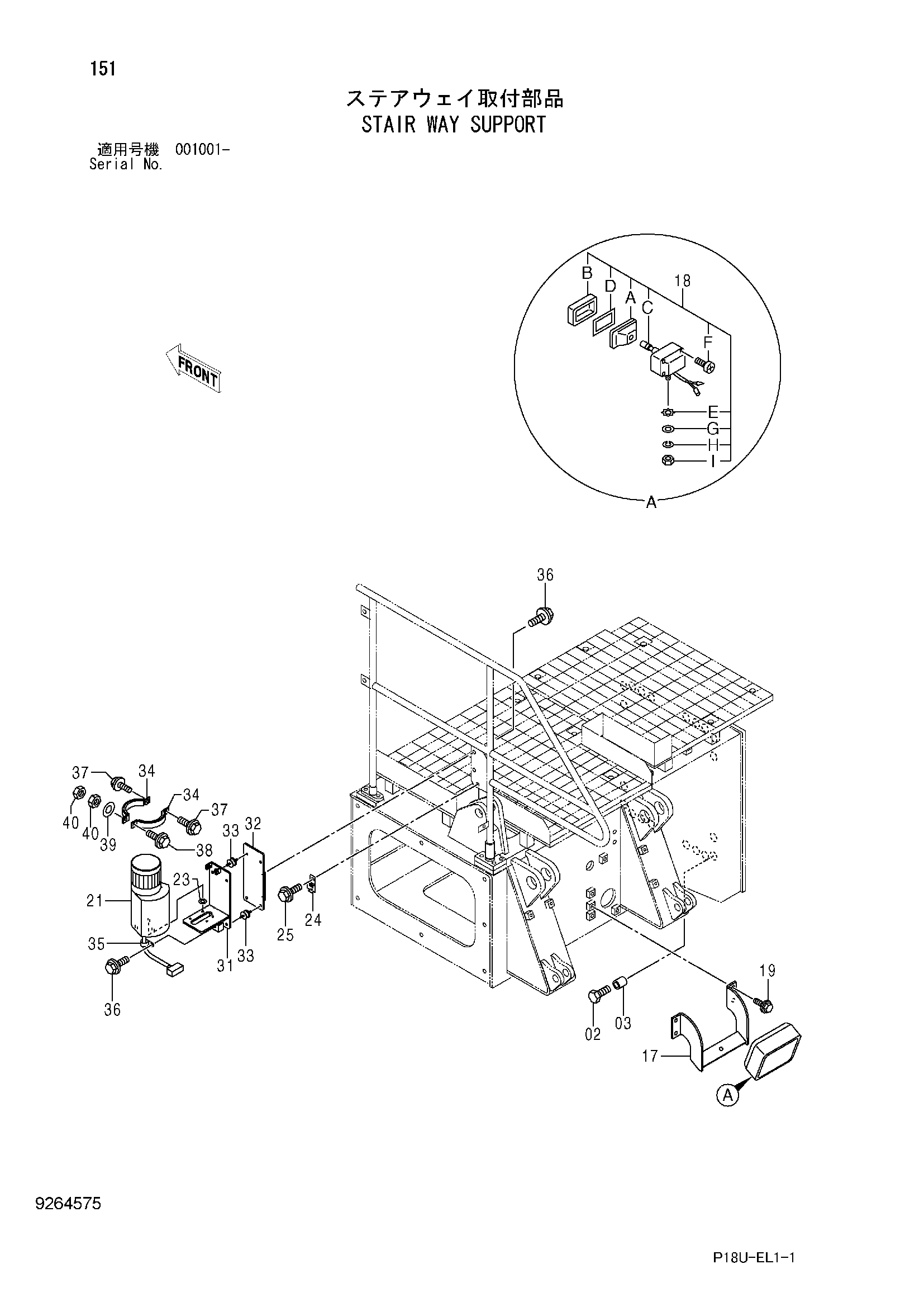

Заводская схема «Стаир ходовой опора» для HITACHI EX3600E-6. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 02 | J922006 | Болт | 16 |
| 03 | 4638275 | Проставка | 16 |
| 17 | 8059828 | Кронштейн | 1 |
| 18 | 4336570 | Фара | 1 |
| 18A | 4326801 | Ленс блок | 1 |
| 18B | 4326802 | Рама | 1 |
| 18C | 4285648 | Лампа | 1 |
| 18D | 4326803 | Прокладка | 1 |
| 18E | 4307026 | Шайба | 1 |
| 18F | 4307027 | Винт | 1 |
| 18G | A590114 | Плоская шайба | 1 |
| 18H | A590914 | Пружинная шайба | 1 |
| 18I | J952014 | Гайка | 1 |
| 19 | J271030 | Болт с шайбой | 4 |
| 19A | J901030 | Болт | 1 |
| 19B | J222010 | Шайба | 1 |
| 21 | 4657634 | Фонарь воркинг | 1 |
| 23 | A590105 | Плоская шайба | 3 |
| 24 | 4448037 | Кронштейн | 1 |
| 25 | J271025 | Болт с шайбой | 1 |
| 25A | J901025 | Болт | 1 |
| 25B | J222010 | Шайба | 1 |
| 31 | 8111741 | Кронштейн | 1 |
| 32 | 9768825 | Кронштейн | 1 |
| 33 | 4677490 | Резиновая подушка | 4 |
| 34 | 9768832 | Хомут | 2 |
| 35 | 4190274 | Зажим | 1 |
| 36 | J271025 | Болт с шайбой | 3 |
| 36A | J901025 | Болт | 1 |
| 36B | J222010 | Шайба | 1 |
| 37 | J260820 | Болт с шайбой | 2 |
| 37A | J900820 | Болт | 1 |
| 37B | A590108 | Плоская шайба | 1 |
| 38 | J260830 | Болт с шайбой | 1 |
| 38A | J900830 | Болт | 1 |
| 38B | A590108 | Плоская шайба | 1 |
| 39 | A590108 | Плоская шайба | 1 |
| 40 | J950008 | Гайка | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX3600E-6 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
