Пилотный панель — HITACHI EX3600E-6

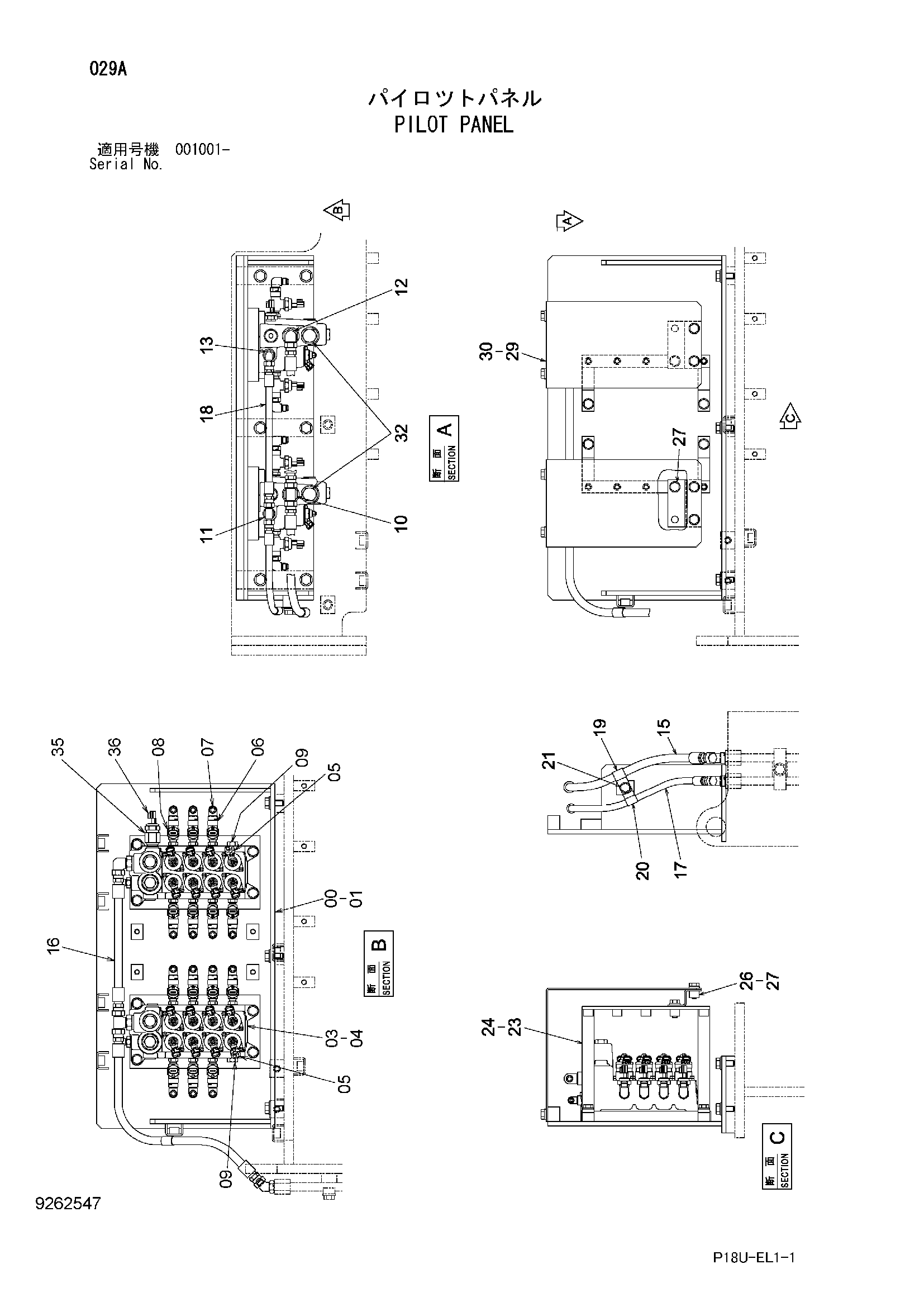

Заводская схема «Пилотный панель» для HITACHI EX3600E-6. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
00	7049776	Кронштейн	1
01	J271230	Болт с шайбой	6
01A	J901230	Болт	1
01B	J222012	Шайба	1
03	9242460	Электромагнитный клапан	2
04	J271035	Болт с шайбой	8
04A	J901035	Болт	1
04B	J222010	Шайба	1
05	4677463	Пробка	2
06	4454002	Тройник	14
06A	957366	Уплотнительное кольцо	1
07	A852323	Угловой штуцер	14
07A	957366	Уплотнительное кольцо	1
08	4436535	Датчик давления	14
08A	957366	Уплотнительное кольцо	1
09	A885002	Пробка	2
09A	957366	Уплотнительное кольцо	1
10	A852543	Тройник	1
10A	4506418	Уплотнительное кольцо	1
11	A852522	Тройник	1
11A	957366	Уплотнительное кольцо	1
12	A852343	Угловой штуцер	1
12A	4506418	Уплотнительное кольцо	1
13	A852322	Угловой штуцер	1
13A	957366	Уплотнительное кольцо	1
15	4647462	Шланг	1
16	4647463	Шланг	1
17	4616800	Шланг	1
18	4480078	Шланг	1
19	4190253	Зажим	1
20	4190272	Зажим	1
21	J271025	Болт с шайбой	1
21A	J901025	Болт	1
21B	J222010	Шайба	1
23	8103357	Кронштейн	2
24	J271025	Болт с шайбой	4
24A	J901025	Болт	1
24B	J222010	Шайба	1
26	9765490	Кронштейн	2
27	J271030	Болт с шайбой	2
27A	J901030	Болт	1
27B	J222010	Шайба	1
29	4647480	Крышка	2
30	J271025	Болт с шайбой	8
30A	J901025	Болт	1
30B	J222010	Шайба	1
32	4174541	Пробка	2
32A	4506418	Уплотнительное кольцо	1
35	4665885	Переходник	1
36	4436536	Датчик давления	1
36A	4153095	Уплотнительное кольцо	1

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI EX3600E-6 и серийный номер машины. Это снижает риск заказа детали другого исполнения.

Запросить цену
