Электрооборудование (6600V)(центральный)(электрический) — HITACHI EX3600E-6

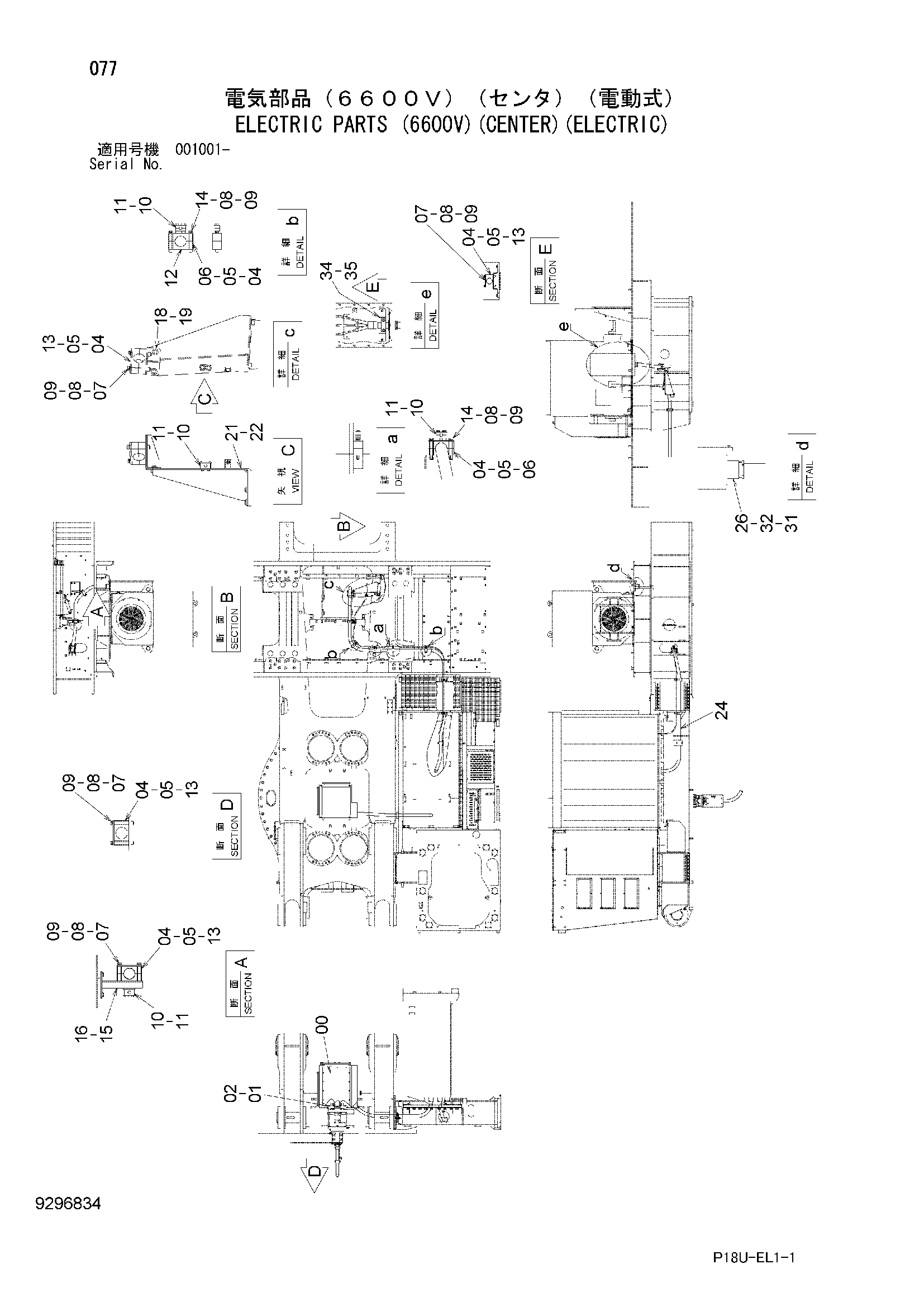

Заводская схема «Электрооборудование (6600V)(центральный)(электрический)» для HITACHI EX3600E-6. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4689689 | Кольцо слип | 1 |
| 01 | J921680 | Болт | 8 |
| 02 | A590916 | Пружинная шайба | 8 |
| 04 | 4692118 | Хомут трос | 18 |
| 05 | 4472406 | Проставка | 18 |
| 06 | 9770763 | Седло винта | 4 |
| 07 | J901204 | Болт | 10 |
| 08 | A590912 | Пружинная шайба | 18 |
| 09 | A590112 | Плоская шайба | 18 |
| 10 | 4637938 | Хомут | 6 |
| 11 | J281045 | Болт с шайбой | 12 |
| 11A | J901045 | Болт | 1 |
| 11B | 4486055 | Шайба | 1 |
| 12 | 9770764 | Седло винта | 2 |
| 13 | 4472562 | Пластина | 4 |
| 14 | J901202 | Болт | 8 |
| 15 | 8116629 | Кронштейн | 1 |
| 16 | J271225 | Болт с шайбой | 4 |
| 16A | J901225 | Болт | 1 |
| 16B | J222012 | Шайба | 1 |
| 18 | 8116606 | Кронштейн | 1 |
| 19 | J281235 | Болт с шайбой | 2 |
| 19A | J901235 | Болт | 1 |
| 19B | 4249324 | Шайба | 1 |
| 21 | 7056283 | Кронштейн | 1 |
| 22 | J281235 | Болт с шайбой | 4 |
| 22A | J901235 | Болт | 1 |
| 22B | 4249324 | Шайба | 1 |
| 24 | 4689697 | Трос кабтйре | 100 |
| 26 | 4679023 | Гланд трос | 1 |
| 31 | 4684669 | Пластина | 1 |
| 32 | 4684675 | Манжета | 1 |
| 34 | 9771294 | Кронштейн | 1 |
| 35 | J271020 | Болт с шайбой | 2 |
| 35A | J901020 | Болт | 1 |
| 35B | J222010 | Шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX3600E-6 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
