Бортовой редуктор — HITACHI EX3600E-6

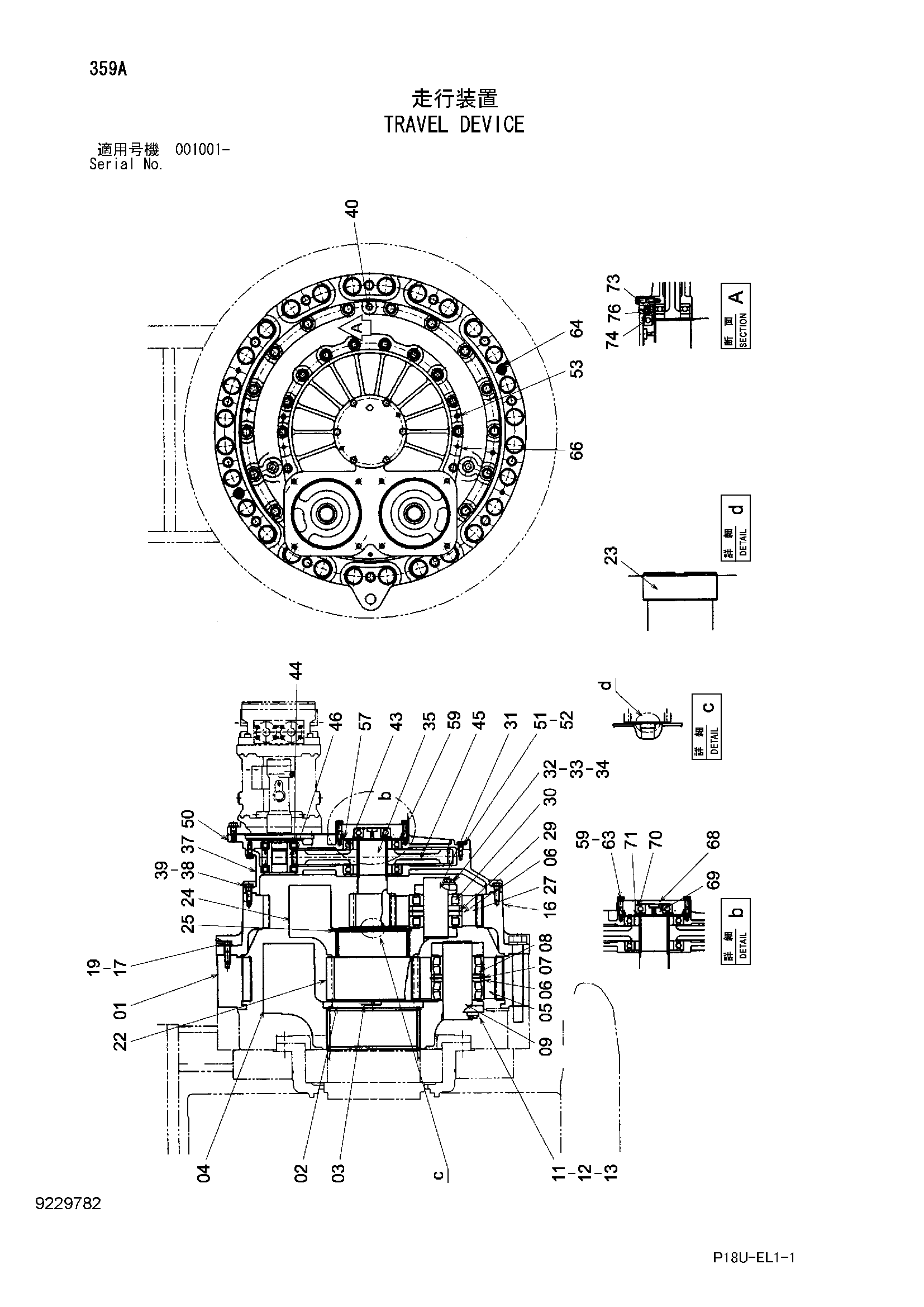

Заводская схема «Бортовой редуктор» для HITACHI EX3600E-6. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
	9207169	Бортовой редуктор	2
01	1026122	Коронная шестерня	1
02	4182268	Пластина	1
03	4513785	Пластина	1
04	1018390	Водило	1
05	3034060	Планетарная шестерня	4
06	4182603	Стопорное кольцо	7
07	4182266	Проставка	8
08	4182600	Подшипник. спх.рол.	4
09	4182272	Палец	4
11	X4250	Стопорная пластина	4
12	4182270	Васхар блокировка	4
13	J912040	Болт	8
16	1026123	Коронная шестерня	1
17	J912075	Болт	14
19	4018545	Шайба	14
22	3062254	Солнечная шестерня	1
23	4304544	Бобышка	1
24	2022067	Водило	1
25	4182602	Стопорное кольцо	1
27	3034058	Планетарная шестерня	3
29	4182265	Проставка	6
30	4180399	Роликовый подшипник	3
31	4182273	Палец	3
32	X4249	Стопорная пластина	3
33	4182271	Стопорная шайба	3
34	J912035	Болт	6
35	2022063	Солнечная шестерня	1
37	1009746	Корпус	1
38	J912060	Болт	18
39	4018545	Шайба	18
40	960339	Фильтр	1
41	4083435	Пробка	2
43	4182604	Шариковый подшипник	2
44	4180354	Роликовый подшипник	4
45	3034064	Шестерня	1
46	3034059	Ведущая шестерня	2
50	1009747	Крышка	1
51	J901650	Болт	19
52	4114405	Шайба	19
53	427156	Установочный штифт	2
57	A810230	Уплотнительное кольцо	1
59	A590916	Пружинная шайба	6
63	J901670	Болт	6
64	4182609	Пробка	2
65	425176	Пробка	4
66	428028	Пробка	5
68	3061913	Крышка	1
69	4301937	Бобышка	1
70	969424	Шариковый подшипник	1
71	4094325	Стопорное кольцо	1
73	94-2014	Пробка	1
74	4130686	Втулка	1
76	4292745	Колпачок	1

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI EX3600E-6 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
