Сунвисор — HITACHI EX3600E-6

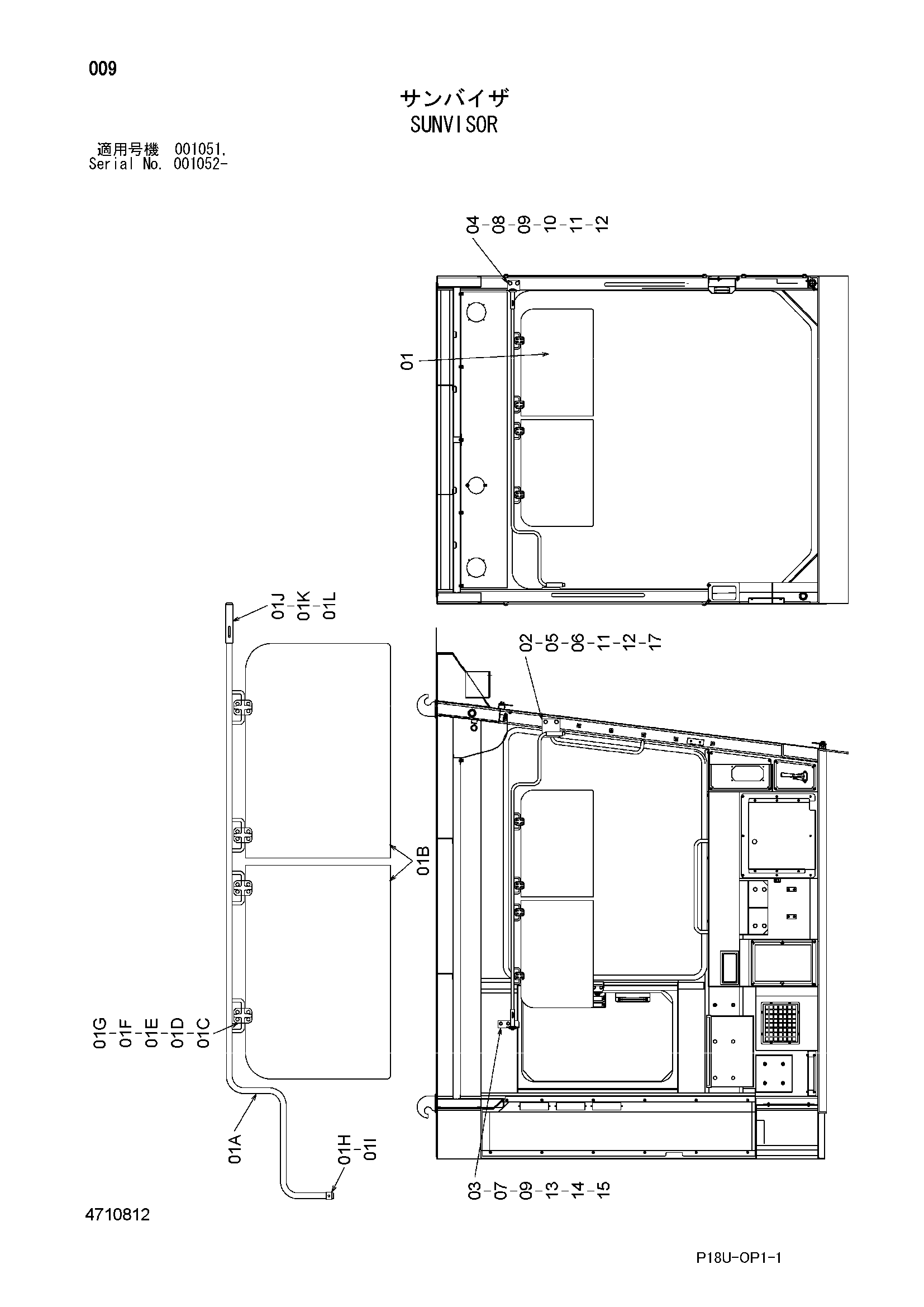

Заводская схема «Сунвисор» для HITACHI EX3600E-6. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4710812 | Сунвисор | 1 |
| 01A | 4711348 | Стойка | 1 |
| 01B | 4710815 | Сунвисор | 2 |
| 01C | 4301513 | Кронштейн | 4 |
| 01D | M430513 | Винт | 8 |
| 01E | M430516 | Винт | 8 |
| 01F | A590905 | Пружинная шайба | 16 |
| 01G | M500504 | Гайка | 16 |
| 01H | 4307875 | Втулка | 1 |
| 01I | 4144016 | Пружинный штифт | 1 |
| 01J | 4318907 | Ответная планка | 1 |
| 01K | 4318908 | Пружина | 1 |
| 01L | 4318909 | Заклёпка | 1 |
| 02 | 4708856 | Кронштейн | 1 |
| 03 | 4710814 | Кронштейн | 1 |
| 04 | 4708858 | Кронштейн | 1 |
| 05 | 4708859 | Проставка | 1 |
| 06 | 4708860 | Резиновая прокладка | 1 |
| 07 | 4708861 | Резиновая прокладка | 1 |
| 08 | 4708862 | Резиновая прокладка | 1 |
| 09 | 4388695 | Резиновая втулка | 2 |
| 10 | J901025 | Болт | 2 |
| 11 | A590910 | Пружинная шайба | 4 |
| 12 | A590110 | Плоская шайба | 4 |
| 13 | J900820 | Болт | 2 |
| 14 | A590908 | Пружинная шайба | 2 |
| 15 | A590108 | Плоская шайба | 2 |
| 17 | J901040 | Болт | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX3600E-6 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
