Стаир ходовой трубопроводы (электрический) — HITACHI EX3600E-6

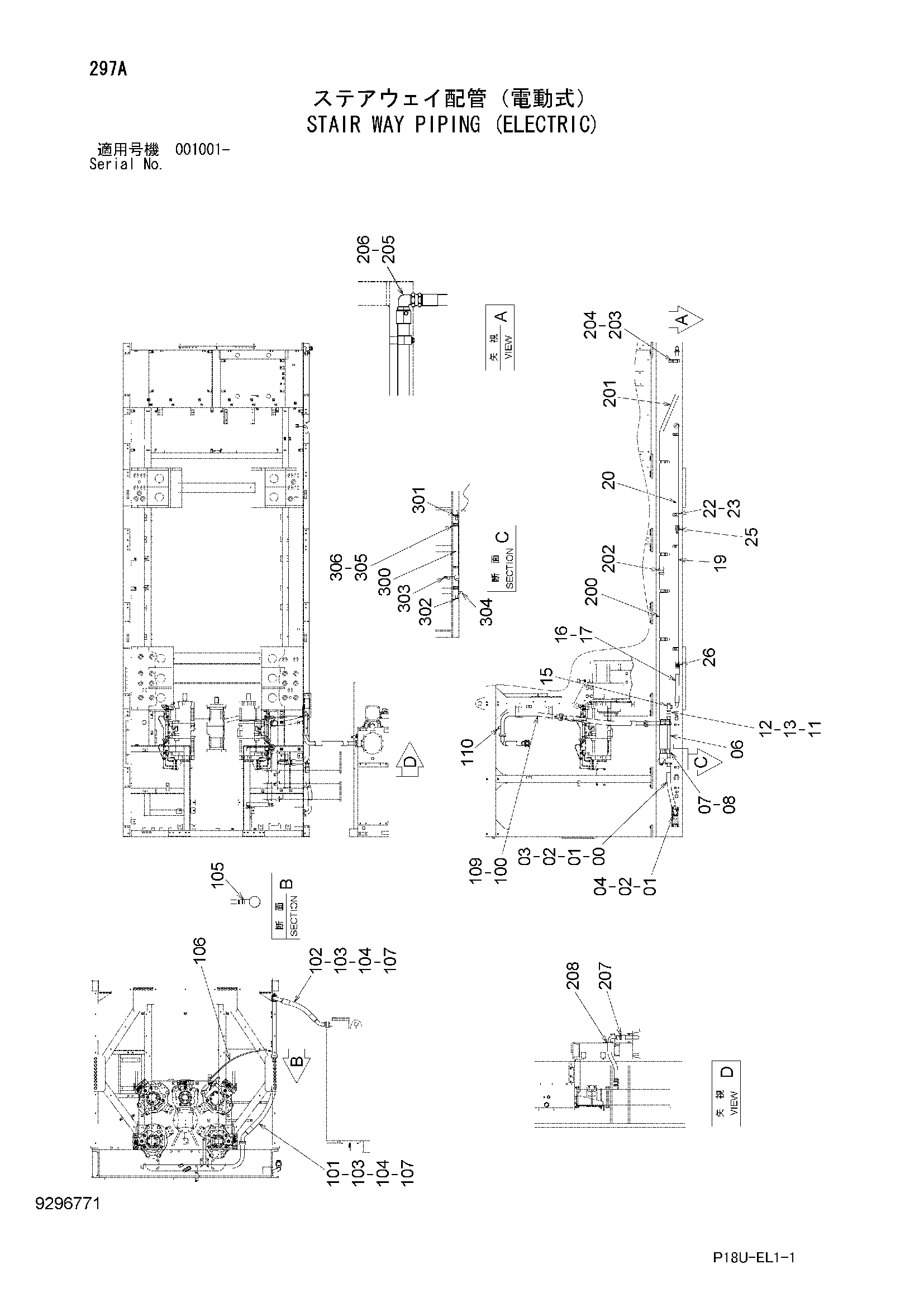

Заводская схема «Стаир ходовой трубопроводы (электрический)» для HITACHI EX3600E-6. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4436182 | Шланг | 1 |
| 01 | 4292383 | Уплотнительное кольцо | 2 |
| 02 | 4089703 | Разъёмный фланец | 4 |
| 03 | M341450 | Болт с внутренним шестигранником | 4 |
| 04 | M341445 | Болт с внутренним шестигранником | 4 |
| 06 | 8116452 | Трубка | 1 |
| 07 | 4259519 | Хомут трубки | 2 |
| 08 | J271280 | Болт с шайбой | 4 |
| 08A | J901280 | Болт | 1 |
| 08B | J222012 | Шайба | 1 |
| 11 | 970860 | Уплотнительное кольцо | 2 |
| 12 | 4695707 | Разъём S | 1 |
| 13 | 4695708 | Разъём S | 1 |
| 15 | A853400 | Тройник | 1 |
| 15A | 970860 | Уплотнительное кольцо | 1 |
| 16 | 4187329 | Уплотнительное кольцо | 2 |
| 17 | 4674777 | Шланг | 1 |
| 19 | 8116451 | Трубка | 1 |
| 20 | 9770561 | Трубка | 1 |
| 22 | 4190126 | Хомут трубки | 4 |
| 23 | J271255 | Болт с шайбой | 4 |
| 23A | J901255 | Болт | 1 |
| 23B | J222012 | Шайба | 1 |
| 25 | A852166 | Адаптер | 1 |
| 25A | 4506424 | Уплотнительное кольцо | 1 |
| 26 | 4198233 | Адаптер | 1 |
| 26A | 4506424 | Уплотнительное кольцо | 1 |
| 100 | 8082791 | Трубка | 1 |
| 101 | 4433275 | Шланг | 1 |
| 102 | 4433274 | Шланг | 1 |
| 103 | 4292384 | Уплотнительное кольцо | 4 |
| 104 | 965946 | Разъёмный фланец | 6 |
| 105 | A852122 | Адаптер | 1 |
| 105A | 957366 | Уплотнительное кольцо | 1 |
| 106 | 4652655 | Шланг | 1 |
| 107 | M341240 | Болт с внутренним шестигранником | 12 |
| 109 | J271030 | Болт с шайбой | 4 |
| 109A | J901030 | Болт | 1 |
| 109B | J222010 | Шайба | 1 |
| 110 | 4092534 | Пробка | 1 |
| 110A | 4509180 | Уплотнительное кольцо | 1 |
| 200 | 8105976 | Трубка | 1 |
| 201 | 8105994 | Трубка | 1 |
| 202 | 4067834 | Муфта | 1 |
| 202A | 4196260 | Уплотнение кольцо | 2 |
| 203 | 4053697 | Хомут трубки | 5 |
| 204 | J271265 | Болт с шайбой | 5 |
| 204A | J901265 | Болт | 1 |
| 204B | J222012 | Шайба | 1 |
| 205 | 4169593 | Угловой штуцер | 1 |
| 205A | 970860 | Уплотнительное кольцо | 1 |
| 206 | 4658640 | Шланг | 1 |
| 207 | 4042036 | Адаптер | 1 |
| 207A | 4037888 | Уплотнительное кольцо | 1 |
| 208 | 4658639 | Шланг | 1 |
| 300 | 8079242 | Трубка | 1 |
| 301 | A852166 | Адаптер | 1 |
| 301A | 4506424 | Уплотнительное кольцо | 1 |
| 302 | 4174542 | Пробка | 1 |
| 302A | 4506424 | Уплотнительное кольцо | 1 |
| 303 | A852366 | Угловой штуцер | 1 |
| 303A | 4506424 | Уплотнительное кольцо | 1 |
| 304 | A852333 | Угловой штуцер | 1 |
| 304A | 4509180 | Уплотнительное кольцо | 1 |
| 305 | 4053595 | Хомут трубки | 3 |
| 306 | J271260 | Болт с шайбой | 3 |
| 306A | J901260 | Болт | 1 |
| 306B | J222012 | Шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX3600E-6 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
