Пилотные гидролинии (центральный)(2-1) — HITACHI EX3600E-6

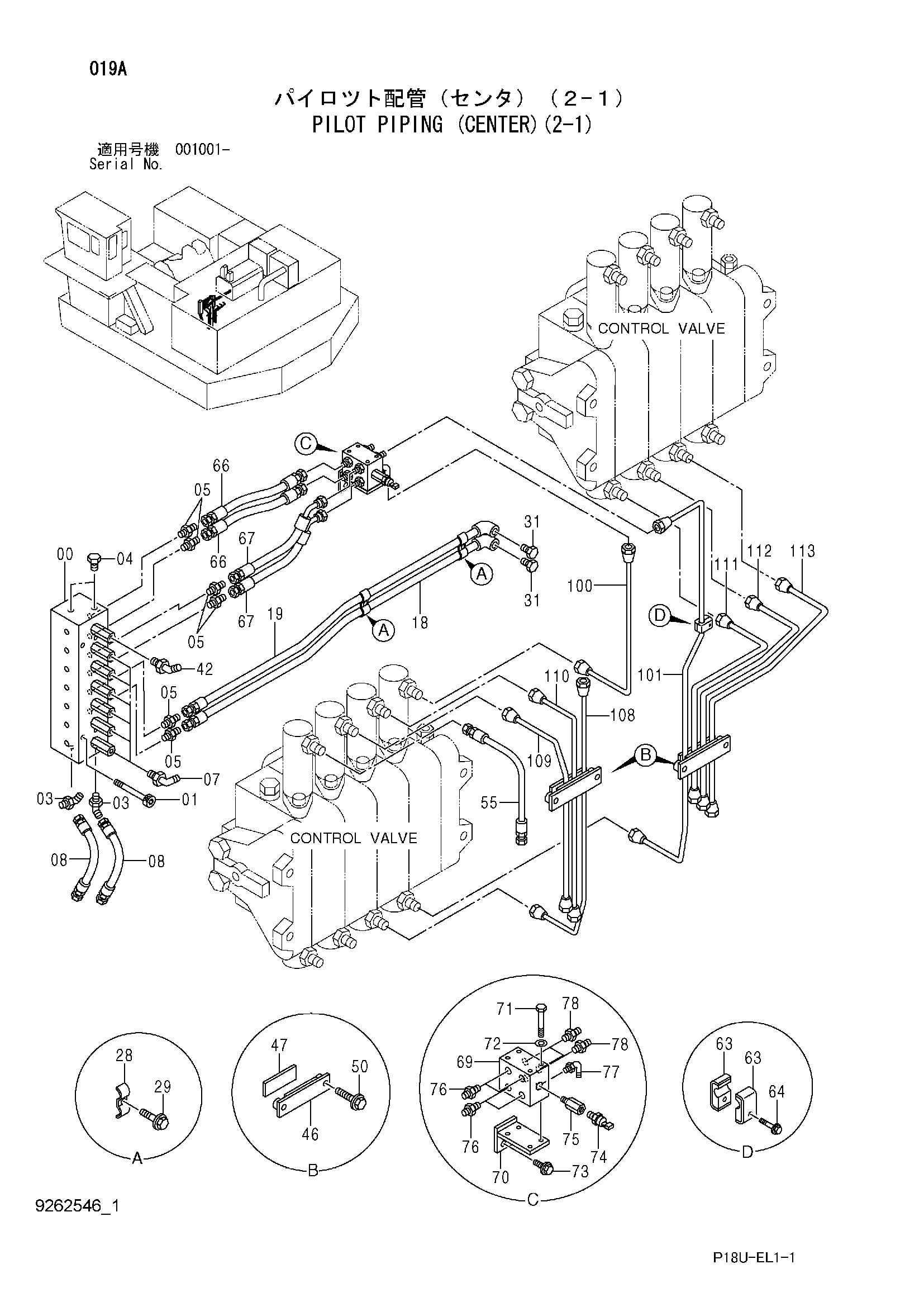

Заводская схема «Пилотные гидролинии (центральный)(2-1)» для HITACHI EX3600E-6. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4624080 | Клапан | 1 |
| 01 | M341000 | Болт с внутренним шестигранником | 4 |
| 03 | A852244 | Угловой штуцер | 2 |
| 03A | 4506418 | Уплотнительное кольцо | 1 |
| 04 | A885004 | Пробка | 2 |
| 04A | 4506418 | Уплотнительное кольцо | 1 |
| 05 | A852143 | Адаптер | 6 |
| 05A | 4506418 | Уплотнительное кольцо | 1 |
| 07 | A852333 | Угловой штуцер | 6 |
| 07A | 4509180 | Уплотнительное кольцо | 1 |
| 08 | 4647459 | Шланг | 2 |
| 18 | 9765486 | Трубка | 1 |
| 19 | 9765487 | Трубка | 1 |
| 28 | 4001156 | Хомут трубки | 2 |
| 29 | J271035 | Болт с шайбой | 2 |
| 29A | J901035 | Болт | 1 |
| 29B | J222010 | Шайба | 1 |
| 31 | A885003 | Пробка | 2 |
| 31A | 4509180 | Уплотнительное кольцо | 1 |
| 42 | A852233 | Угловой штуцер | 1 |
| 42A | 4509180 | Уплотнительное кольцо | 1 |
| 46 | 9743906 | Хомут | 2 |
| 47 | 4344541 | Резиновая прокладка | 2 |
| 50 | J271040 | Болт с шайбой | 4 |
| 50A | J901040 | Болт | 1 |
| 50B | J222010 | Шайба | 1 |
| 55 | 4647460 | Шланг | 1 |
| 63 | 4367706 | Хомут | 2 |
| 64 | J260630 | Болт с шайбой | 1 |
| 64A | J900630 | Болт | 1 |
| 64B | A590106 | Плоская шайба | 1 |
| 66 | 4647458 | Шланг | 2 |
| 67 | 4647461 | Шланг | 2 |
| 69 | 4254612 | Челночный клапан | 1 |
| 70 | 9765819 | Кронштейн | 1 |
| 71 | J900890 | Болт | 4 |
| 72 | A590108 | Плоская шайба | 4 |
| 73 | J271025 | Болт с шайбой | 2 |
| 73A | J901025 | Болт | 1 |
| 73B | J222010 | Шайба | 1 |
| 74 | 4436535 | Датчик давления | 1 |
| 74A | 957366 | Уплотнительное кольцо | 1 |
| 75 | 4463140 | Адаптер | 1 |
| 76 | A852133 | Адаптер | 4 |
| 76A | 4509180 | Уплотнительное кольцо | 1 |
| 77 | 4344046 | Угловой штуцер | 1 |
| 77A | 4509180 | Уплотнительное кольцо | 1 |
| 78 | 4344020 | Адаптер | 3 |
| 78A | 4509180 | Уплотнительное кольцо | 1 |
| 100 | 4647456 | Трубка | 1 |
| 101 | 3106870 | Трубка | 1 |
| 108 | 4647452 | Трубка | 1 |
| 109 | 4647450 | Трубка | 1 |
| 110 | 4647451 | Трубка | 1 |
| 111 | 4647453 | Трубка | 1 |
| 112 | 4647454 | Трубка | 1 |
| 113 | 4647455 | Трубка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX3600E-6 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
