Быстрый заправка система (2)(электрический) — HITACHI EX3600E-6

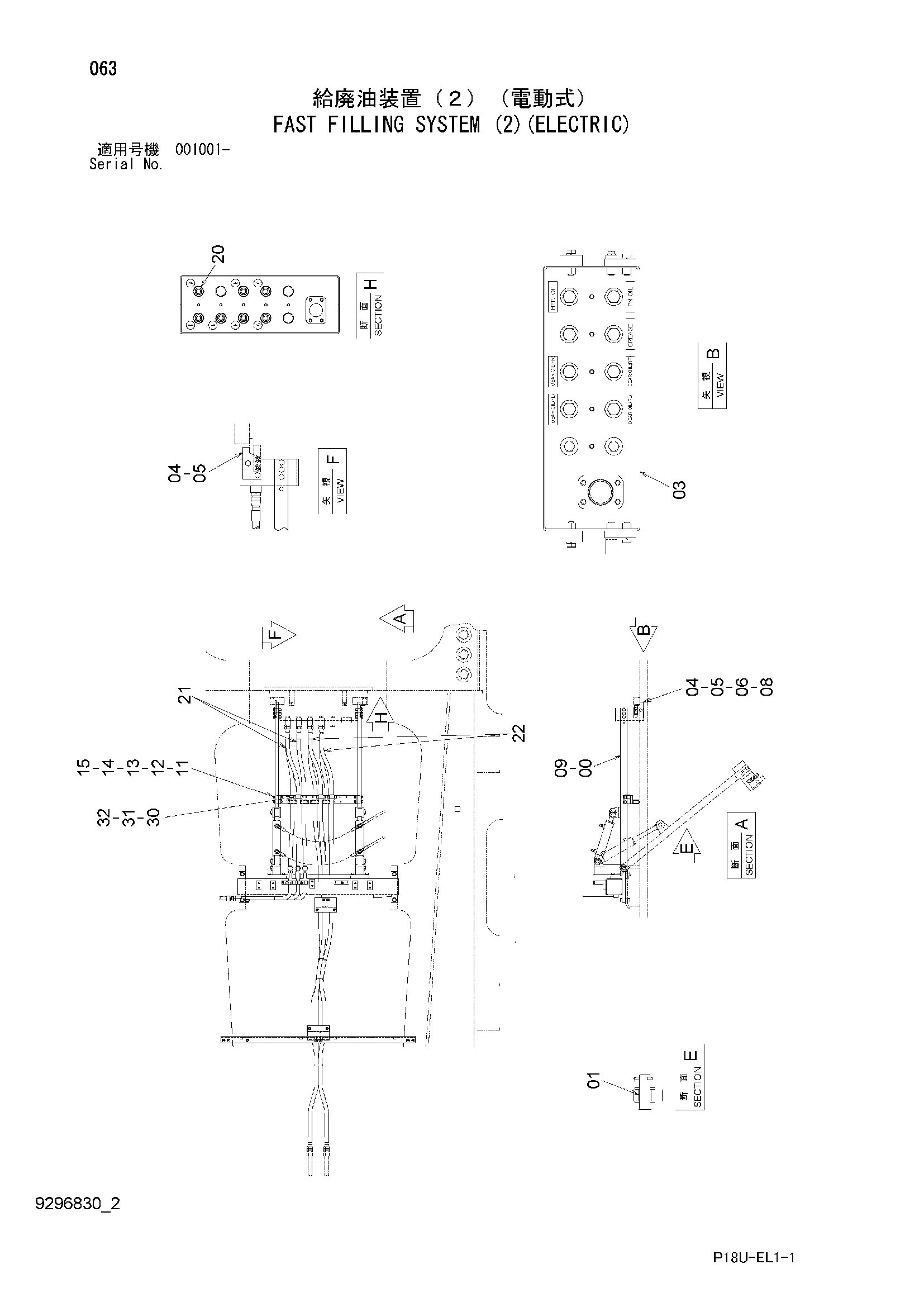

Заводская схема «Быстрый заправка система (2)(электрический)» для HITACHI EX3600E-6. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8077098 | Рукоять | 2 |
| 01 | 4192415 | Втулка | 2 |
| 03 | 7036953 | Панель | 1 |
| 04 | 4192418 | Ограничитель | 2 |
| 05 | J271240 | Болт с шайбой | 4 |
| 05A | J901240 | Болт | 1 |
| 05B | J222012 | Шайба | 1 |
| 06 | 4192419 | Кронштейн | 1 |
| 08 | J271020 | Болт с шайбой | 2 |
| 08A | J901020 | Болт | 1 |
| 08B | J222010 | Шайба | 1 |
| 09 | J271250 | Болт с шайбой | 6 |
| 09A | J901250 | Болт | 1 |
| 09B | J222012 | Шайба | 1 |
| 11 | 8077097 | Опора | 1 |
| 12 | J901060 | Болт | 4 |
| 13 | A590110 | Плоская шайба | 8 |
| 14 | A590910 | Пружинная шайба | 4 |
| 15 | J950010 | Гайка | 4 |
| 20 | A852166 | Адаптер | 7 |
| 20A | 4506424 | Уплотнительное кольцо | 1 |
| 21 | 4432860 | Шланг | 3 |
| 22 | 4275333 | Шланг | 4 |
| 30 | 4217754 | Кланп | 7 |
| 31 | 4437996 | Втулка | 7 |
| 32 | J260865 | Болт с шайбой | 14 |
| 32A | J900865 | Болт | 1 |
| 32B | A590108 | Плоская шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX3600E-6 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
