Компрессор группа (электрический) — HITACHI EX3600E-6

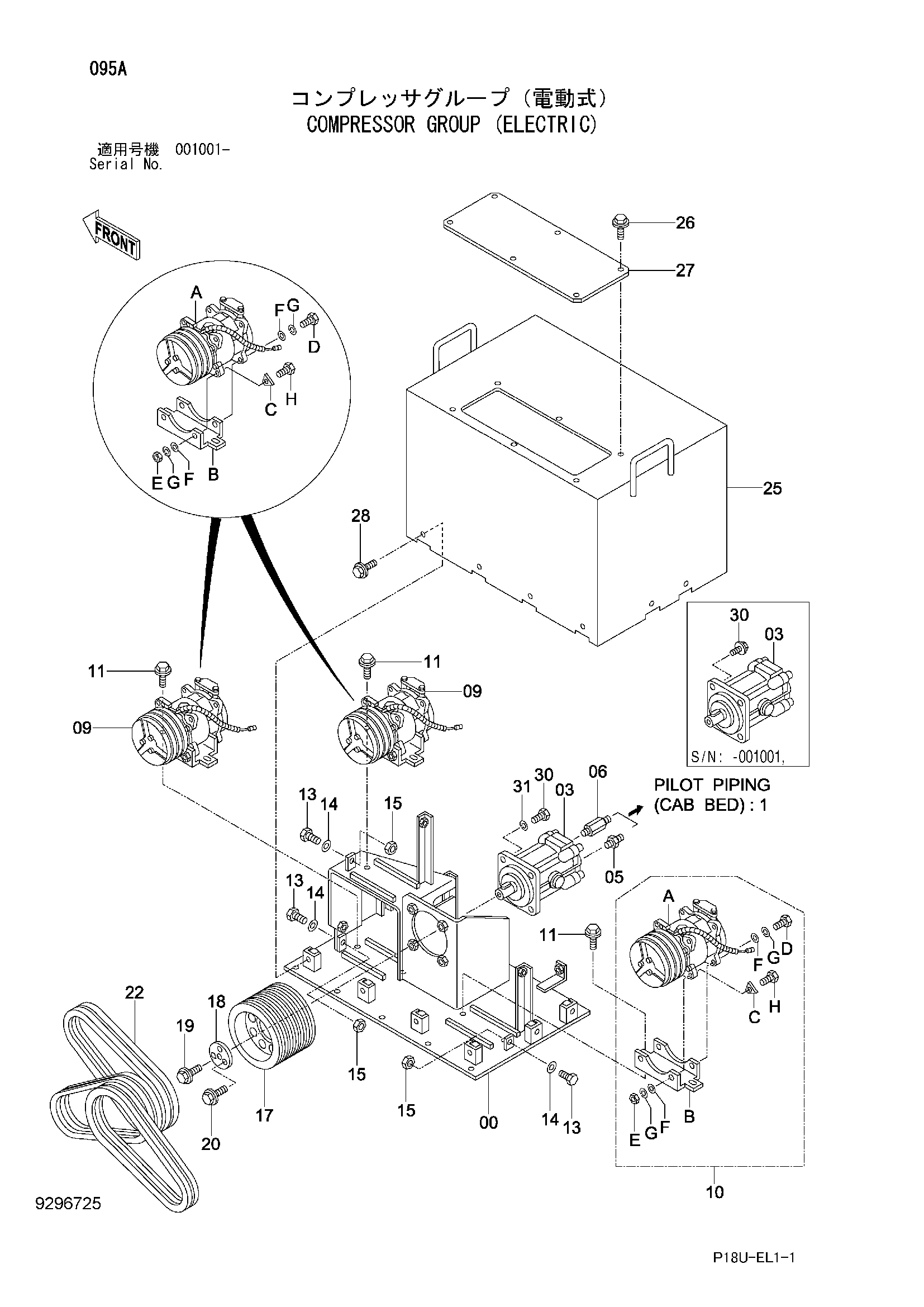

Заводская схема «Компрессор группа (электрический)» для HITACHI EX3600E-6. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 6019030 | Кронштейн | 1 |
| 03 | 4396127 | Гидромотор | 1 |
| 05 | A852166 | Адаптер | 2 |
| 05A | 4506424 | Уплотнительное кольцо | 1 |
| 06 | 4276966 | Адаптер | 1 |
| 06A | 4509180 | Уплотнительное кольцо | 1 |
| 09 | 4380404 | Компрессор | 2 |
| 09A | 4388086 | Компрессор | 1 |
| 09B | 4293132 | Кронштейн | 1 |
| 09C | 4294189 | Шайба | 4 |
| 09D | J531035 | Болт | 4 |
| 09E | J640130 | Гайка | 4 |
| 09F | A590110 | Плоская шайба | 4 |
| 09G | A590910 | Пружинная шайба | 4 |
| 09H | J901035 | Болт | 2 |
| 10 | 4380403 | Компрессор | 1 |
| 10A | 4388086 | Компрессор | 1 |
| 10B | 4293133 | Кронштейн | 1 |
| 10C | 4294189 | Шайба | 2 |
| 10D | J531035 | Болт | 4 |
| 10E | J640130 | Гайка | 4 |
| 10F | A590110 | Плоская шайба | 4 |
| 10G | A590910 | Пружинная шайба | 4 |
| 10H | J901035 | Болт | 2 |
| 11 | J271030 | Болт с шайбой | 6 |
| 11A | J901030 | Болт | 1 |
| 11B | J222010 | Шайба | 1 |
| 13 | 4314089 | Болт | 3 |
| 14 | A590108 | Плоская шайба | 3 |
| 15 | M500807 | Гайка | 3 |
| 17 | 3069669 | Шкив V | 1 |
| 18 | 4353239 | Фиксатор | 1 |
| 19 | J260820 | Болт с шайбой | 1 |
| 19A | J900820 | Болт | 1 |
| 19B | A590108 | Плоская шайба | 1 |
| 20 | J260616 | Болт с шайбой | 3 |
| 20A | J900616 | Болт | 1 |
| 20B | A590106 | Плоская шайба | 1 |
| 22 | 4364759 | Ремень V | 3 |
| 25 | 6026873 | Крышка | 1 |
| 26 | J271025 | Болт с шайбой | 6 |
| 26A | J901025 | Болт | 1 |
| 26B | J222010 | Шайба | 1 |
| 27 | 4453857 | Крышка | 1 |
| 28 | J281025 | Болт с шайбой | 8 |
| 28A | J901025 | Болт | 1 |
| 28B | 4486055 | Шайба | 1 |
| 30 | J901235 | Болт | 4 |
| 31 | A590912 | Пружинная шайба | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX3600E-6 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
