Управление короб (электрический) — HITACHI EX3600E-6

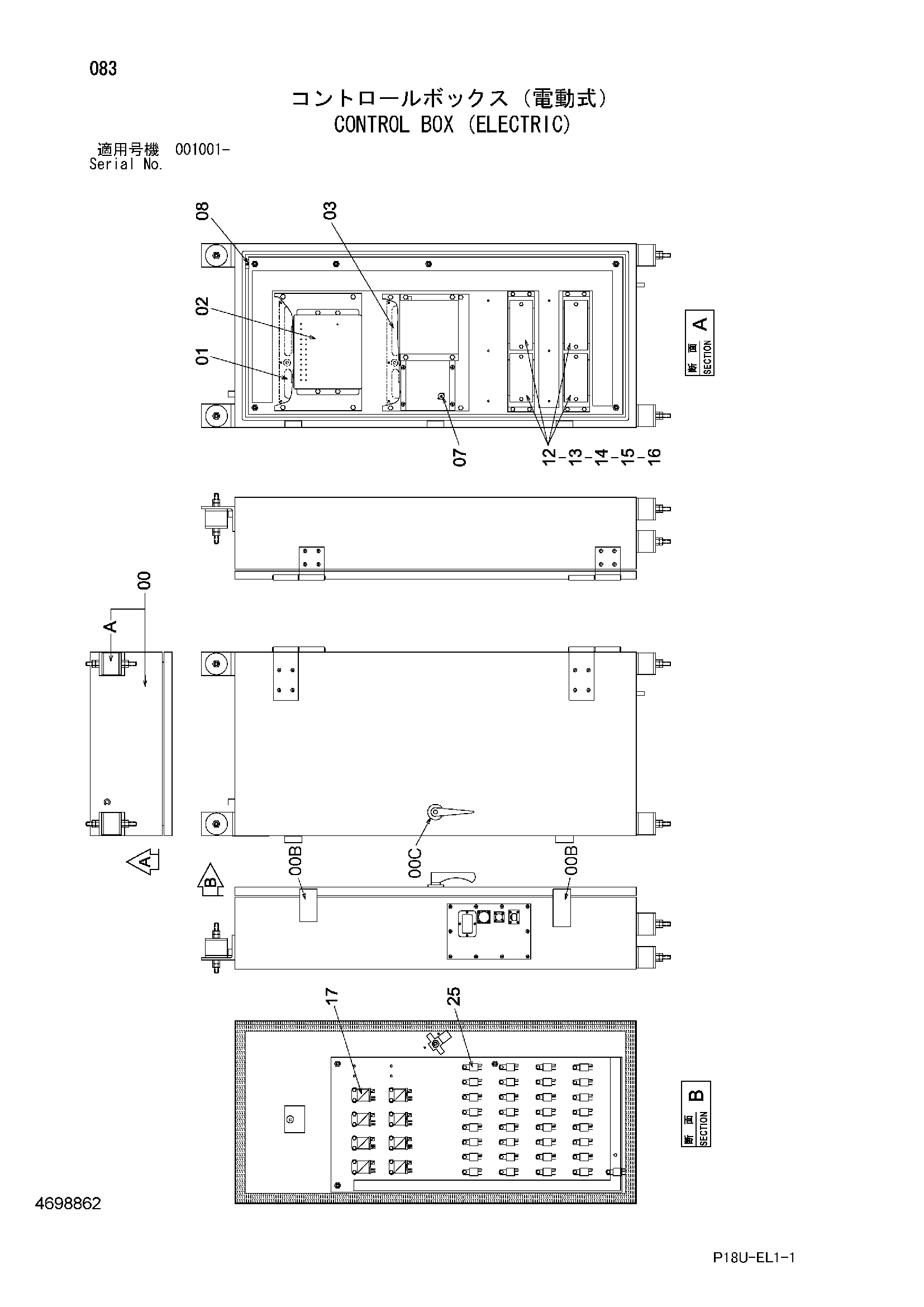

Заводская схема «Управление короб (электрический)» для HITACHI EX3600E-6. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4698862 | Короб управление | 1 |
| 00A | 4394873 | Резиновый кукхион | 6 |
| 00B | 4697265 | Защёлка | 2 |
| 00C | 4697270 | Рукоятка | 1 |
| 01 | 9273422 | Контроллер (HMU) | 1 |
| 02 | 4623303 | Амплифиер | 1 |
| 03 | 9302698 | Контроллер (MC2/C) | 1 |
| 07 | 4354242 | Выключатель | 1 |
| 08 | 4406430 | Выключатель концевой | 1 |
| 12 | 4195593 | Предохранитель (5A) | 31 |
| 13 | 4195594 | Предохранитель (10A) | 17 |
| 14 | 4195595 | Предохранитель (15A) | 8 |
| 15 | 4195596 | Предохранитель (20A) | 4 |
| 16 | 4195597 | Предохранитель (30A) | 5 |
| 17 | 4352729 | Реле | 8 |
| 25 | 4414207 | Реле | 33 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX3600E-6 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
